产品说明

3712D CID相机在小型远程相机头内配置了 CCIR（欧洲）视频格式、隔行扫描、768(H) X 612(V) 像素 CID 阵列。小型远程相机头通过可定制长度的挠性电缆连接于相机控制器。

主要特点：

具有卓越的抗高光溢出性能，并具有定格和物体就位功能，可在中心帧捕捉并读取非同步高速事件。灵活多样的相机头安装功能可简化安装，节省空间，标准“C”接口镜头适配器可支持后焦点调整。

· 电荷注入器件 (CID) 图像传感器可耐受高光反射过载。

· 光过载被限制在每个像素或紧邻的像素内，因此相邻行或列不共享电荷

· 光谱响应为 200 nm 以下至 1100 nm，涂层可用于 X 射线、真空紫外和红外线

· CID 图像传感器具有连续一致的像素结构，整个传感器工作时无不透明区，便于亚像素边缘检测的像素间插值

· 帧重置、禁止注入和丢弃功能可结合使用或单独使用，以在中心帧捕获并读取非同步高速事件

· 相机可与某事件同步，以精确定位视野中的某个部分；使用闪光灯则可获得清晰图像

· 具有 2:1 隔行扫描 768(H) x 575(V) CID 阵列，带 11.5 x 11.5 微米正方形像素

· 电荷注入器件 (CID) 图像传感器技术

· 非同步全帧捕捉

· 隔行 CCIR 视频格式

· 正方形连续像素

· 精确边缘检测

· 紫外至近红外响应

· 可选择 2X、4X 视频增益提升

主要技术参数：

相机头	CCIR、25FPS、2:1 隔行
接头类型	(J1) 25 管脚 D(公头) (J2) 25管脚 D(母头), (J3) 26管脚 D(母头),（BNC）标准
工作湿度范围	0 至 95%，非冷凝环境
图像传感器（光学格式）	2/3 英寸
线缆长度	2 m，定制长度可选
输入	(J1) + 15 VDC、H 驱动/复合同步；(J2) V 驱动、丢弃、注入抑制、帧复位、外部触发器 (PIP)
复合视频	1V p-p，终端匹配 75 欧姆电阻
有效像素	768(H) x 575(V)
像素尺寸	11.5 x 11.5 µm
分辨率	> 500 TVL（水平）
灵敏度	0.5 fc 照度下的完全输出
信噪比	52 dB
总像素	786(H) x 612(V)
电平	黑电平：+50 mV（自动黑钳），白电平：+700 mV，同步电平：-300 mV
满阱容量	> 250000 电子
有效面积	11.3 mm（对角线）
输出	(J1) 视频、字段末端、线末端、H 和 V 驱动、复合同步、消隐、字段 1 ID、闪光灯触发器；(J2) 视频、ALC、14.750 MHz ER 时钟；(BNC) 复合视频
工作温度	0° - 50°C
电子学配置（扫描格式）	CCIR、25FPS、2:1 隔行
环境条件	振动：50 G（周期为 10 ms 的 1/2 正弦波）
失真	0
安装选件	镜头接口：标准 C 接口(1.0 英寸 - 32 圈螺纹)；相机接口：1/4 英寸 - 20 圈螺纹
电压	11.5 至 17 VDC
输入功率	8.5 W
输入电流	550 mA
描述	电荷注入器件相机
增益	x2、x4（内部开关可选）
物品描述	3712D 电荷注入器件CID相机
相机控制单元重量	0.94 kg
相机头重量	0.27 kg

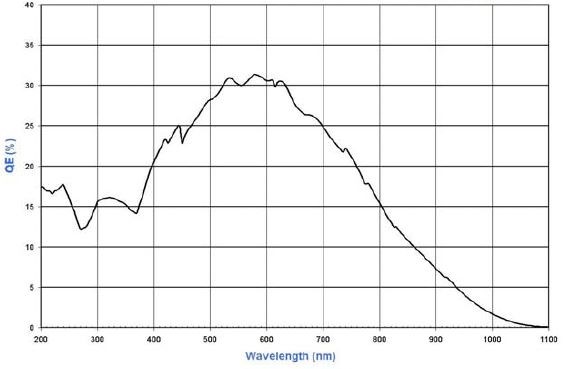

光谱响应：

应用：

· 远程X射线测量、度量

· 检查和测量，涂层可用于 X 射线、深紫外和红外线

· 边缘检测

· 激光束分析

· 跟踪检查

· 机器视觉

· 3-D 分析

· 其它等等
