产品说明

I3710D-XD4 是一款极低光度的门控增强型 CID 相机，它包含一个通过光纤与 XD-4 版 18 mm 微通道板图像增强器耦合的3710D RS-170 版相机。单色CID相机具有 2:1 隔行扫描 776(H) x 512(V) CID 阵列和 12 x 13.7 微米（4:3 长宽比）像素，小型远程相机头通过可定制长度的挠性电缆连接于相机控制单元。

主要特点：

灵活多样的相机头安装功能可简化安装，节省空间，标准“C”接口镜头适配器可支持后焦点调整。

· 具有卓越的抗高光溢出性能，并具有定格功能以在中心帧捕捉并读取非同步高速事件，并可进行帧累积延时曝光

· 其它标准功能包括进行内部调整，以控制黑电平设置，轮廓增强，以及2x/4x视频增益提升

· 设计用于极低光度，高性能 XD-4 管具有 S-25 光电阴极和 P43 磷光体

· 射线管具有光电阴极门控，允许快门间隔短达 50 ns

· 可进行自动快门控制，光增益增加 30,000X，具有极好的分辨率和低噪声性能

· 门脉冲发生器电路可由外部TTL电平门脉冲或内部生成门信号操控，各种信号可通过控制旋钮手动控制，也可通过“自动门”控制功能控制

· 图像增强器使用一个对从 400 nm 至 800 nm 的光谱区域敏感的极低噪声光电阴极

· 相机具有 2:1 隔行扫描 776(H) x 512(V) CID 阵列和 12 x 13.7 微米像素，小型远程相机头通过挠性 2 m 电缆连接于相机控制单元

· 电荷注入器件 (CID) 图像传感器技术

· 18 mm DEP XD4 图像增强器

· 7 x 10⁵拉德/小时，极好的成像画质

· 敏感度 5 x 10^-6fc

· 典型 30,000X 光增益

· 400 nm 至 900 nm 响应

· 自动门/增益和手动控制

· 高速门，最短可达 50 ns

· RS-170 隔行扫描格式

· 连续像素

· 精确边缘检测

· 可选择 2X、4X 视频增益提升

订货提示：

选项包括数字控制、光纤连接、仅自动门/自动增益、逐行扫描和 CCIR 格式。关于其它应用信息和自定义修改信息，请联系我们。

主要技术参数：

接头类型	(J1) 25 管脚 D（公头）、(J2) 25 管脚 D（母头）、(J3) 26 管脚 D（母头）、（BNC）标准
图像传感器（光学格式）	1 英寸
线缆长度	2 m，定制长度可选
输入	(J1) + 15 VDC、H 驱动/复合同步、(J2) V 驱动、注入抑制、帧复位
复合视频	1V p-p，终端匹配 75 欧姆电阻
有效像素	768(H) x 475(V) RS-170 格式
像素尺寸	12 x 13.7 µm
分辨率	> 500 TVL（水平）
灵敏度	5 x 10^-6fc（荧光屏）、0 dB 增益、照明 (T=2850K)
信噪比	> 30 dB
总像素	776(H) x 512(V)
电平	黑电平：+50 mV（自动黑钳），白电平：+700 mV，同步电平：-300 mV
满阱容量	> 250000 电子
有效面积	18 mm（对角线）
输出	(J1) 视频、帧末端、线末端、H 和 V 驱动复合同步、消隐；(J2) 视频、ALC、10 MHz ER 时钟、快速扫描；(BNC) 复合视频
电子学配置（扫描格式）	RS-170、30 FPS、2:1 隔行（标准）
失真	0
安装选件	镜头接口：标准 C 接口（1.0 英寸 - 32 圈螺纹）；摄像机接口：1/4 英寸 - 20 圈螺纹
电压	14.5 至 15.5 VDC
输入功率	15W
输入电流	1.1A
描述	光度极低、为门控增强、电荷注入器件型CID相机
检测器类型	CID
增益	x2、x4（内部开关可选）
物品描述	I3710-XD4 光度极低、为门控增强、电荷注入器件型相机
相机类型	光度极低、为门控增强、电荷注入器件CID相机
相机控制单元重量	0.93 kg
相机头重量	0.48 kg

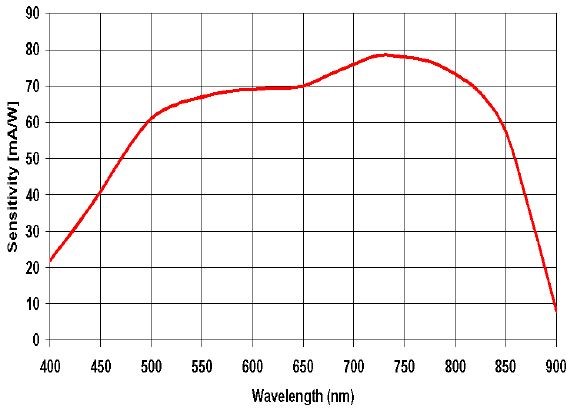

光谱响应：

应用：

· 极低光度、紫外、可见、近红外检查和测量

· 远程测量、度量

· 荧光显微法

· X-射线成像

· 光谱学

· 机器视觉
