产 品 说 明

8710D1M型CID相机，特色是抗辐射能力至少为 1×106拉德的总剂量（伽玛，1 兆拉德）。这款相机具有 2:1 隔行扫描电荷注入器件 (CID) 图像传感器、12 x 13.7 微米像素和 776(H) x 512(V) RS-170 格式。



主要特点：

具有所有 CID相机固有的卓越的抗高光溢出性能，并具有定格功能以在中心帧捕捉并读取非同步高速事件。灵活多样的相机头安装功能可简化安装，节省空间，标准“C”接口镜头适配器可支持后焦点调整。

  · 该相机可耐受伽玛、中子、高能电子和质子辐射

  · 由于在 CID 像素内进行像素电荷读取，很少出现其它成像技术所常见的单一事件干扰

  · CID 结构固有耐辐射特性，而且在针对 CID 的工艺进行特定修改后，已具有抗辐射能力

  · 与 CCD 和 CMOS 相机相比，CID 相机在辐射环境下的操作性能至少提高了一个数量级

  · 图像传感器具有抗高光溢出特性，可耐受高光反射过载

  · 光过载被限制在每个像素或紧邻的像素内，因此相邻行或列不共享电荷

  · 光谱响应为 200 nm 至 1100 nm，涂层可用于 X-射线、深紫外和红外线

  · CID 图像传感器具有连续一致的像素结构，整个传感器工作时无不透明区，便于亚像素边缘检测的像素间插值。

  · 电荷注入器件 (CID) 抗辐射技术

  · 1 x 106拉德的总剂量（伽玛）。

  · 卓越画质为 7 x 105拉德/小时

  · 高分辨

  · 小尺寸

  · 可更换远程相机头

  · 无几何失真

  · 4:3 长宽比像素

  · RS-170隔行扫描格式

  · 精确边缘检测

  · 可选择 5X 和 2X 视频增益提升



订货提示：

根据要求，相机有 CCIR 或逐行扫描格式。选项包括彩色和自定义版，带用于空气和水下操作的第三方方案。



主要技术参数：

工作湿度范围

0 至 95%，非冷凝环境



图像传感器（光学格式）

2/3 英寸



线缆长度

30 m，定制长度可选



输入

(J1) + 15 VDC、H 驱动/复合同步、(J2) V 驱动、注入抑制、帧复位

复合视频

1V p-p，终端匹配 75 欧姆电阻



有效像素

755(H) x 484(V)（RS-170模式）



像素尺寸

12 x 13.7 µm



分辨率

> 500 TVL（水平）



灵敏度

0.7 fc 照度下的完全输出



信噪比

47 dB



总像素

776(H) x 512(V)



电平

黑电平：+50 mV（自动黑钳），白电平：+700 mV，同步电平：-300 mV



满阱容量

> 250000 电子



有效面积

11 mm（对角线）



输出

(J1) 视频、帧末端、线末端、H 和 V 驱动复合同步、消隐；(J2) 视频、ALC、14.318 MHz ER 时钟；(BNC) 复合视频



工作温度

0° - 30°C



电子学配置（扫描格式）

RS-170、30FPS、隔行



环境条件

振动：50 G（周期为 10 ms 的 1/2 正弦波）



失真

0



安装 选件

镜头接口：标准 C 接口（1.0 英寸 - 32 圈螺纹）；相机接口：1/4 英寸 - 20 圈螺纹



电压

14.5 至 15.5 VDC



输入功率

18 W



输入电流

1.2 A



描述

抗辐射CID 相机



增益

x2、x0.5（内部开关可选）



物品描述

8710D1M 抗辐射CID 相机 (RS-170)



相机控制单元重量

0.96 kg



机头重量

0.27 kg

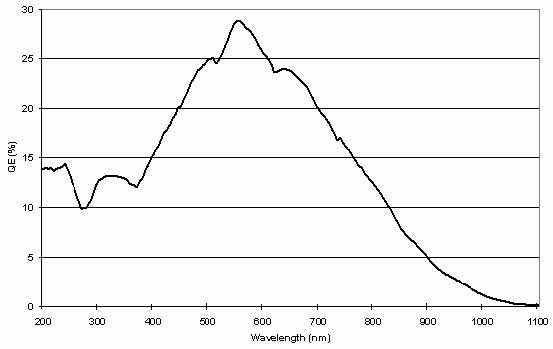

光谱响应：

应用：

  · 检查和测量

  · 过程监控

  · 自动处理

  · 热室监控

  · 激光束轮廓分析

  · 科学研究

  · 其它等等
