产 品 说 明

8712D1M型单色CID相机，特色为抗辐射能力至少为 1×106拉德的总剂量（伽玛，1 MegaRAD™）。相机具有基于 11.5 微米见方电荷注入器件 (CID) 像素的 2:1 隔行扫描图像传感器和 768(H) x 612(V) CCIR 格式。



主要特点：

具有所有 CID 固有的卓越的抗高光溢出性能，并具有定格功能以在中心帧捕捉并读取非同步高速事件。灵活多样的摄像头安装功能可简化安装，节省空间，标准“C”接口镜头适配器可支持后焦点调整。

·  相机可耐受伽玛、中子、高能电子和质子辐射

·  由于在 CID 像素内进行像素电荷读取，很少出现其他成像技术所常见的单一事件干扰

·  CID 结构固有耐辐射特性，而且在针对 CID 的工艺进行特定修改后，具有抗辐射能力

·  与 CCD 和 CMOS 相机相比，CID 相机在辐射环境下的操作性能至少提高了一个数量级

·  图像传感器具有抗高光溢出特性，可耐受高光反射过载

·  光过载被限制在每个像素或紧邻的像素内，因此相邻行或列不共享电荷

·  光谱响应为 200 nm 至 1100 nm，涂层可用于 X-射线、真空紫外和红外线

·  CID 图像传感器具有连续一致的像素结构，整个传感器工作时无不透明区，便于亚像素边缘检测的像素间插值。

·  小型远程相机头可轻松更换，它通过可定制长度的挠性电缆连接于摄像机控制单元

·  电荷注入器件 (CID) 抗辐射技术

·  1 x 106拉德的总剂量（伽玛）卓越画质为 7 x 105拉德/小时高分辨率/小型 可更换远程摄像头无几何失真

·  1:1 长宽比像素

·  精确边缘检测

·  可选择 2X 和 0.5X 视频增益提升



订货提示：

根据要求，相机有 RS-170 或逐行扫描格式。选项包括彩色和自定义版，带用于空气和水下操作的第三方方案。



主要技术参数：

相机

抗辐射CID 相机



电荷注入器件

CID



扫描格式

CCIR、25FPS、2:1 隔行



接头类型

(J1) 25 管脚 D（公头）、(J2) 25 管脚 D（母头）、(J3) 26 管脚 D（母头）、（BNC）标准



工作湿度范围

0 至 95%，非冷凝环境



图像传感器

（光学格式）

2/3 英寸

线缆长度

30 m， 如实际应用需求，最长可选择150米长的线缆



输入

(J1) + 15 VDC、复合同步/ H 驱动、(J2) V 驱动、注入抑制、帧复位



复合视频

1V p-p，终端匹配 75 欧姆电阻



CCTV

CID



有效像素

768(H) x 475(V)（RS-170 模式）；768(H) x 575(V)（CCIR 模式）



像素尺寸

11.5 x 11.5 µm



分辨率

> 500 TVL（水平）



灵敏度

全输出 0.7 fc 荧光屏、0dB 增益、照明 (T=2850K)



信噪比

47 dB



总像素

786(H) x 612(V)



电平

黑电平：+50 mV（自动黑钳），白电平：+700 mV，同步电平：-300 mV



满阱容量

> 250000 电子



有效面积

11 mm（对角线）



输出

(J1) 视频、帧末端、线末端、H 和 V 驱动复合同步、消隐；(J2) 视频、ALC、14.750 MHz ER 时钟；(BNC) 复合视频



工作温度

0° - 30°C



电子学配置

（扫描格式）

CCIR、25FPS、2:1 隔行



环境条件

振动：50 G（周期为 10 ms 的 1/2 正弦波）



失真

0



安装 选件

镜头接口：标准 C 接口（1.0 英寸 - 32 圈螺纹）；相机接口：1/4 英寸 - 20 圈螺纹



电压

14.5 至 15.5 VDC



输入功率

18 W



输入电流

1.2 A



描述

抗辐射CID 相机



检测器类型

CID



增益

x2、x0.5（内部开关可选）



图像传感器

CID



物品描述

8712D1M 抗辐射 CID 相机 (CCIR)



相机控制单元重量

0.96 kg



相机头重量

0.27 kg

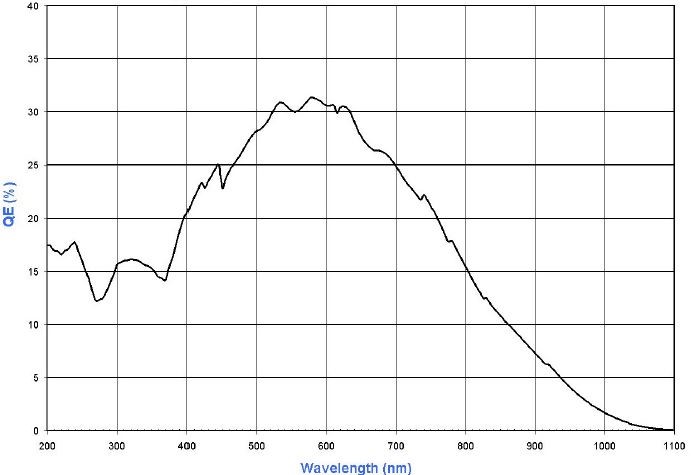

光谱响应：




应用：

·  检查和测量

·  过程监控

·  自动处理

·  热室监控

·  激光束轮廓分析

·  科学研究
