规格

型号

VH-Z100T

倍率

100 x、200 x、300 x、500 x、700 x、1000 x*1

拍摄范围

H ( 横)

100 x: 3.05 mm
200 x: 1.53 mm
300 x: 1.02 mm
500 x: 0.61 mm
700 x: 0.44 mm
1000 x: 0.30 mm

V ( 纵)

100 x: 2.28 mm
200 x: 1.14 mm
300 x: 0.76 mm
500 x: 0.46 mm
700 x: 0.33 mm
1000 x: 0.23 mm

D ( 对角)

100 x: 3.81 mm
200 x: 1.90 mm
300 x: 1.27 mm
500 x: 0.76 mm
700 x: 0.54 mm
1000 x: 0.38 mm

观察距离

25 (20*2)mm

*1 在15 寸显示器上的倍率。
*2 连接双重照明基本单元(OP-88164)和可调照明适配器(OP-72402)。

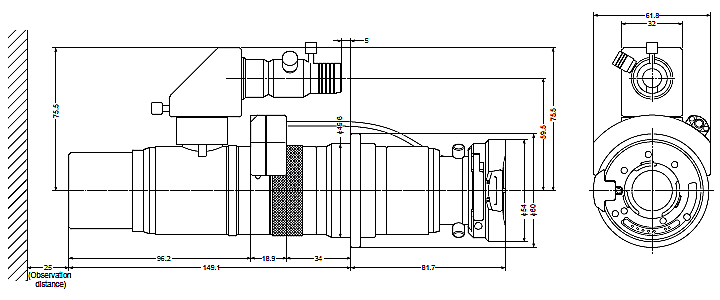

产品尺寸

* 如果字符难以读取,请确认CAD或手册。


VH-Z100T Dimension
