Xenos软件是模拟X射线、电子和他们的相互作用的终极工具,相关组件可以配合或独立应用于电场和磁场计算、电子束设计、辐射/射线传输和热分析。没有其他软件可以与Xenos的高级功能、精确度、运算速度和价格相比拟。
怎样工作
Xenos (X射线、电子数值优化软件)是一套高级2D/3D有限元程序,可以模拟任何您想知道关于X射线和电子的。相关组件程序可以计算电场、磁场、带电粒子动力学、电子-光子-正电子在材料中传输、以及热传输。这款软件的专业版本在64位电脑上具有不限内存访问和高效并行处理的特点。

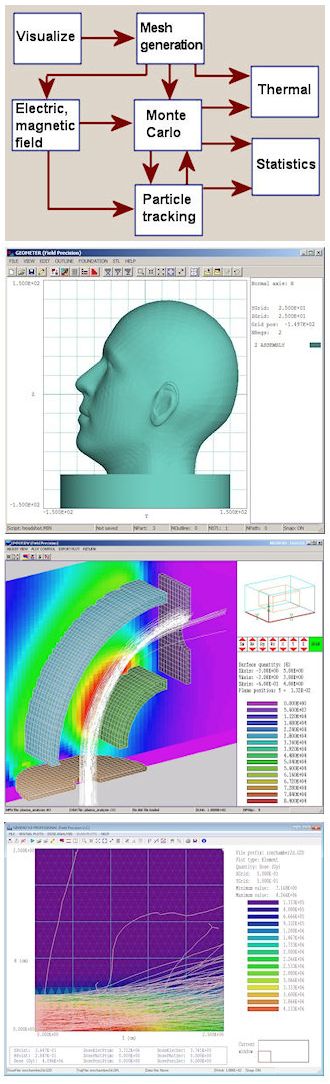

下图的对话框显示了相关组件程序之间整体交流而成集成系统。通过Geometer 交互式图形化界面定义应用几何体,MetaMesh根据相关信息为求解组件创建六面体保形网格有限元。相同或不同的网格可以用于定义:1) 电极和介电质,用于计算电场(HiPhi); 2) 线圈、铁和永磁铁,用于计算磁场(Magnum); 3) 元素和化合物蒙特卡洛辐射/射线传输 (GamBet); 4) 固体材料热传输 (HeatWave)。这样一来有多个选择:
GamBet 可以从HiPhi和Magnum导入场信息。这是电子和正电子受到洛伦兹力和材料相互作用影响
GamBet 可以把信息转换到OmniTrak,进行靶中产生的粒子追迹(例如一束正电子)
从HiPhi和Magnum 获得的场信息可以被转移到OmniTrak进行电子枪和传输系统设计,然后获得的束分布可以发送到GamBet 进行靶相互作用研究。
GamBet记录沉积的能量密度空间分布,HeatWave用这些信息进行静态和动态热仿真。
GenDist对来自OmniTrak和Gambet的粒子分布进行统计分析.
Xenos 包含一组并行程序用于二维计算,而二维和三维程序之间有数种相互作用。
通过Xenos可以进行下列计算:
热阴极热量
诊断多电子束或X射线束剂量分布
高压馈穿峰值电场
束诊断矫正
电子束焊机屏蔽要求和温度轮廓 .
X射线成像系统中光子散射分辨极限
设计弯曲和聚焦磁体
光学系统中正电子产生和捕捉
螺线管或四极透镜偏差
环境铁结构致束扰
高导流系数电子枪空间电荷限制电流(Space-charge-limited current)
通过脉冲束加热X射线靶
高功率微波管周期永磁阵列
sheet-beam辐射器三维设计
核磁共振磁体屏蔽
电磁变流装置三维edge fields中数值精准的电子轨迹.
其他任何可以想象的
资料下载:xenos_walkthrough.pdf[432KB]
资料下载:gde.pdf[134KB]
五大理由选择Field Precision软件:
快速高效:采用FORTRAN语言编写的软件,无与伦比的数值计算性能。2D求解只需数秒钟,3D求解只需数分钟。专业软件、不限存储器访问、支持64位多核电脑和并行处理.
买得起:初级入门软件包提供了全部3D能力,小公司/大学/个人顾问都买得起,一次性购买含免费升级和永久许可证.
简单易学:软件包包括全功能图形用户界面,随时可运行的案例库和教科书级的指导手册.
精确且功能先进:程序包构成最强大功能的软件平台,适合任何带电粒子器件、热传输和其他方面应用.
可延伸性好:软件输入完全透明,所有程序都可以从批量文件或外部程序调用,电源用户可以创建自动控制结构和反馈回路进行精算
