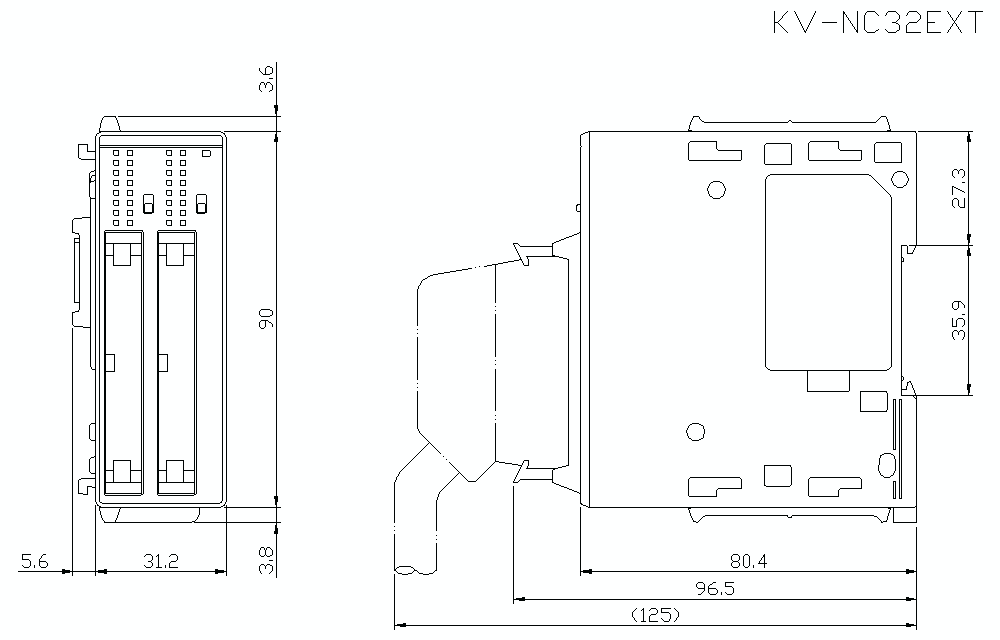

扩展输入单元

外部连接方式

连接器

输入点数

32

输入端子

24VDC模式 , 5VDC模式

最大输入电压

26.4 VDC

额定输入电压

24 VDC 模式

3.6mA

5 VDC 模式

―

最小ON 电压

24 VDC 模式

19V

5 VDC 模式

―

最大OFF 电流

24 VDC 模式

1.5mA

最大OFF 电压

5 VDC 模式

―

公共点方式

32点/1公共端 (1个端子)*1

输入时间常数(4 级切换)

输入时常数设定

OFF → ON：典型

25µs : 10µs
300µs : 240µs
1ms : 1ms
10ms : 10ms

OFF → ON：最大

25µs : 50µs
300µs : 290µs
1ms : 1.2ms
10ms : 11ms

ON → OFF：典型

25µs : 50µs
300µs : 280µs
1ms : 1ms
10ms : 10ms

ON → OFF：最大

25µs : 150µs
300µs : 390µs
1ms : 1.2ms
10ms : 11ms

输入阻抗

6.3kΩ

扩展输出单元

输出点数

32

外部连接方式

连接器

额定负载

30 VDC 0.2 A*2

OFF 时泄露电流

100µA以下

ON 时残留电压

0.6 VDC 以下

公共点方式

32点/1公共端 (1个端子)*1

响应时间

OFF →ON

100µA以下(负载1 mA以上)

ON→OFF

200µA以下(负载1 mA以上)

内部消耗电流

60mA以下

重量

约 150 g
