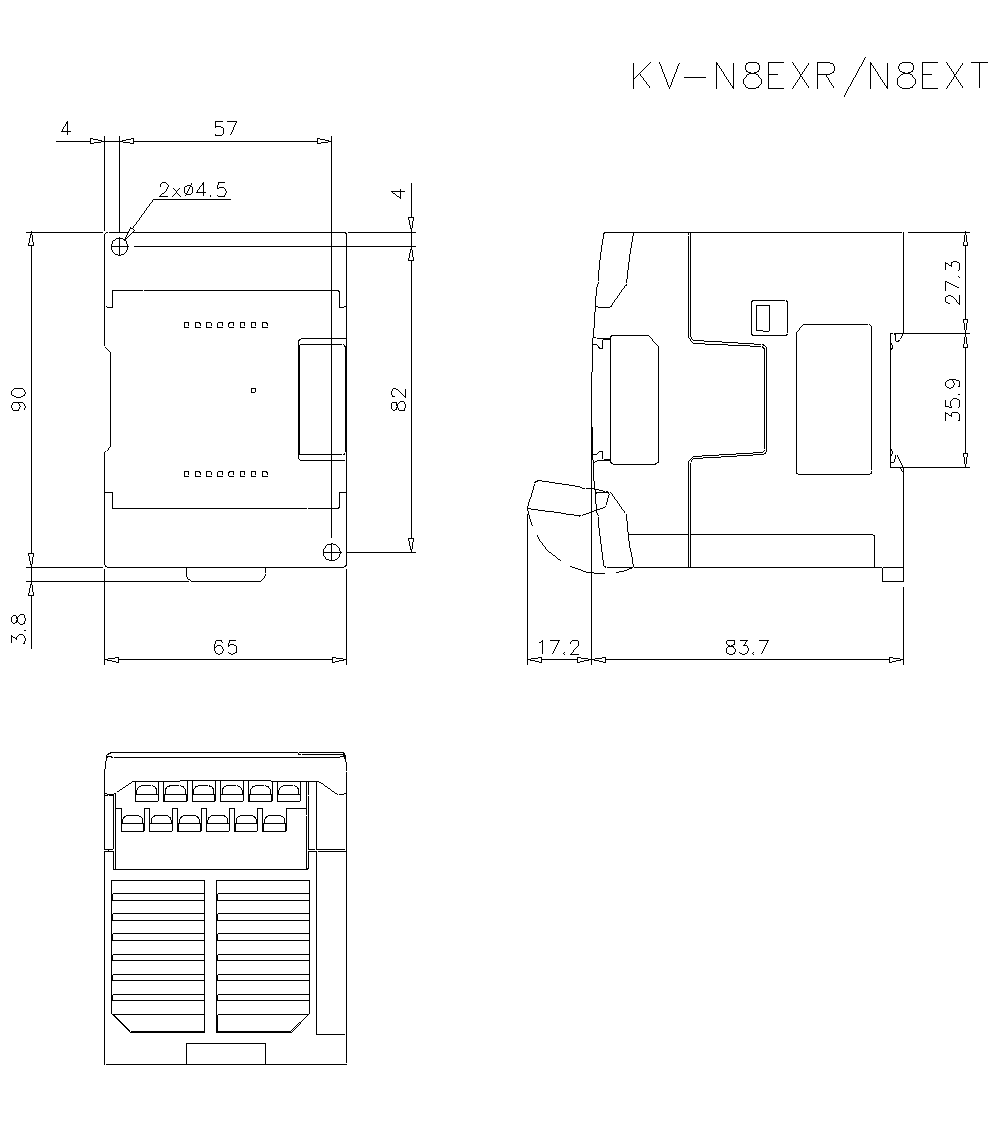

扩展输入单元

外部连接方式

端子台

输入点数

8

输入端子

24VDC模式 , 5VDC模式

最大输入电压

26.4 VDC

额定输入电压

24 VDC 模式

5.3mA

5 VDC 模式

1mA

最小ON 电压

24 VDC 模式

19V

5 VDC 模式

3.5V

最大OFF 电流

24 VDC 模式

1.5mA

最大OFF 电压

5 VDC 模式

1.5V

公共点方式

8点/1公共端(1端子)*1

输入时间常数(4 级切换)

输入时常数设定

OFF → ON：典型

25µs : 10µs
300µs : 240µs
1ms : 1ms
10ms : 10ms

OFF → ON：最大

25µs : 50µs
300µs : 290µs
1ms : 1.2ms
10ms : 11ms

ON → OFF：典型

25µs : 50µs
300µs : 280µs
1ms : 1ms
10ms : 10ms

ON → OFF：最大

25µs : 150µs
300µs : 390µs
1ms : 1.2ms
10ms : 11ms

输入阻抗

4.3kΩ

扩展输出单元

输出点数

8

输出形态

继电器

额定负载

250 VAC / 30 VDC 2A

OFF 时泄露电流

―

ON 时残留电压

ON 电阻

50mΩ以下

公共点方式

4点/1公共端(2端子)*1*2

响应时间

OFF →ON

10ms以下

ON→OFF

继电器寿命

电气性10万次以上(20次/分) 机械性2000万次以上

更换继电器

不可

内部消耗电流

60mA以下

重量

约 230 g
