型号 | KL-16BT | |||
一般规格 | 断线错误输出负载 | 30VDC、0.1A以下 剩余电压1V以下 | ||
一般技术参数 | 抗振性 | 10至55Hz 双振幅 1.5mm以下X、Y、Z各方向2个小时 DIN轨道安装时1G | ||
一般规格 | 绝缘方式 | – | ||
电源电压 | 10.8－26.4VDC(但是，连接器式I/O单元由专用电缆供给) | |||
使用环境温度 | 0至60℃ | |||
使用环境湿度 | 35至85%RH(无凝结) | |||
使用环境 | 无腐蚀性气体 | |||
抗噪性 | 电源公共端1500V、电源标准500V脉冲宽1ms、50ns(通过噪声模拟器测量) | |||
耐电压 | 500VAC 1分钟(电源端子与输入/输出端子间、但是不包含ERR输出端子) | |||
绝缘电阻 | – | |||
性能规格 | 输入最大额定 | |||
输入电压 | ||||
电压阈值 (ON) | ||||
最大 OFF 电流 | ||||
最大 OFF 电压 | ||||
输入阻抗 | ||||
输入/输出点数 | 16点端子台晶体管输出 | |||
内部消耗电流 | 90mA以下 | |||
重量 | 约140g | |||
输出规格 | 输出 | NPN集电极开路 | ||
输出ON时剩余电压 | 0.8V以下 | |||
输出OFF时泄漏电流 | 100 µA 以下 | |||
晶体管输出 | 额定负载电压 | 30V DC | ||
额定输出电流 | 0.5A/点(在VC-C间施加24V以上时)0.15A/点(在VC-C间施加12V以上时)0.05A/点(在VC-C间施加5V以上时) | |||
共用接地 | 记载在各单元的端子配置图上 | |||
ON延迟时间 | 25µs以下 | |||
OFF延迟时间 | 200µs以下 | |||
绝缘电阻 | 20MΩ以上(在500VDC兆欧表下的电源端子与输入/输出端子间。但是，不包含ERR输出端子) | |||
绝缘方式 | 光电耦合器绝缘 | |||
继电器输出 | 额定电压 | – | ||
额定输出电流 | ||||
共用接地 | ||||
导通电阻 | ||||
ON延迟时间 | ||||
OFF延迟时间 | ||||
绝缘电阻 | ||||
绝缘方式 | ||||

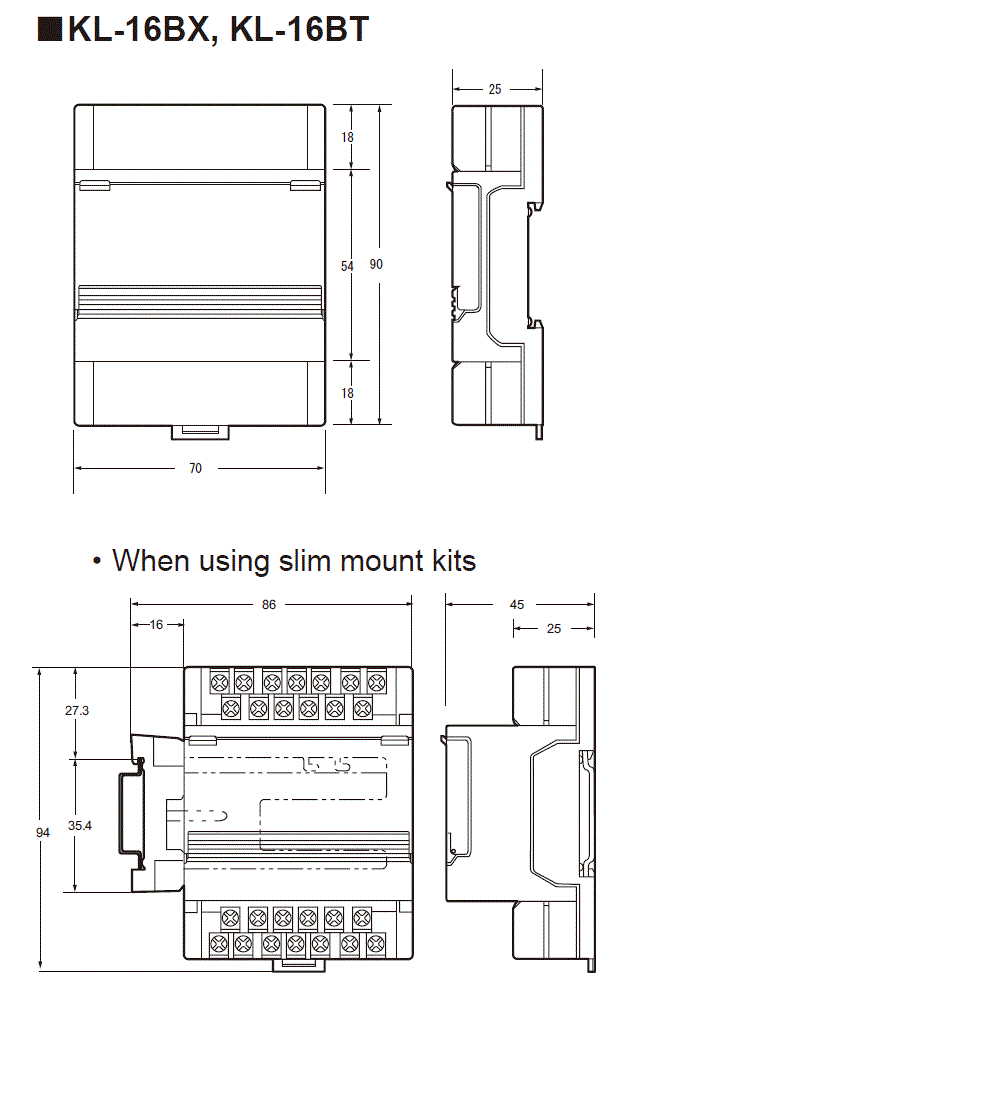

* 如果字符难以读取，请确认CAD或手册。
