规格

型号			KV-NC16ET
扩展输出单元	输出形态		MOSFET 输出 (有过电流保护功能)12
	外部连接方式		连接器
	额定负载		30 VDC 0.2 A*3
	OFF 时泄露电流		100 µA 以下
	ON 时残留电压		0.6 VDC 以下
	ON 电阻		―
	最小适用负载
	公共点方式		16 点/1 公共点 (2 端子)45
	响应时间	OFF →ON	100 µs 以下 (负载 1 mA 以上)
		ON→OFF	200 µs 以下 (负载 1 mA 以上)
	继电器寿命		―
	更换继电器
内部消耗电流			30 mA 以下
重量			约 100 g
1 即使只在 1 点检测到过电流，公共点 (在使用 KV-NC16ET(P)、KV-NC16ET(P)E 的情况下，检测到过电流时，受到保护的公共点输出为 000 至 007 或 008 至 015。) 内的所有输出都会重复保护动作 (输出OFF) 与自动恢复直到产生原因被排除。 2 晶体管 (SINK) 输出型为MOSFET (N-ch) 输出，晶体管 (SOURCE) 输出型为MOSFET (P-ch) 输出。 3 公共端子每1 端子的额定负载为1.6 A。 4 KV-NC16ET(P)、 KV-NC16ET(P)E、KV-NC32ET(P) 的COM 在内部短路。 *5 在使用 KV-NC16ET(P)、KV-NC16ET(P)E 的情况下，检测到过电流时，受到保护的公共点输出为 000 至 007 或 008 至 015。

* 如果字符难以读取，请确认CAD或手册。

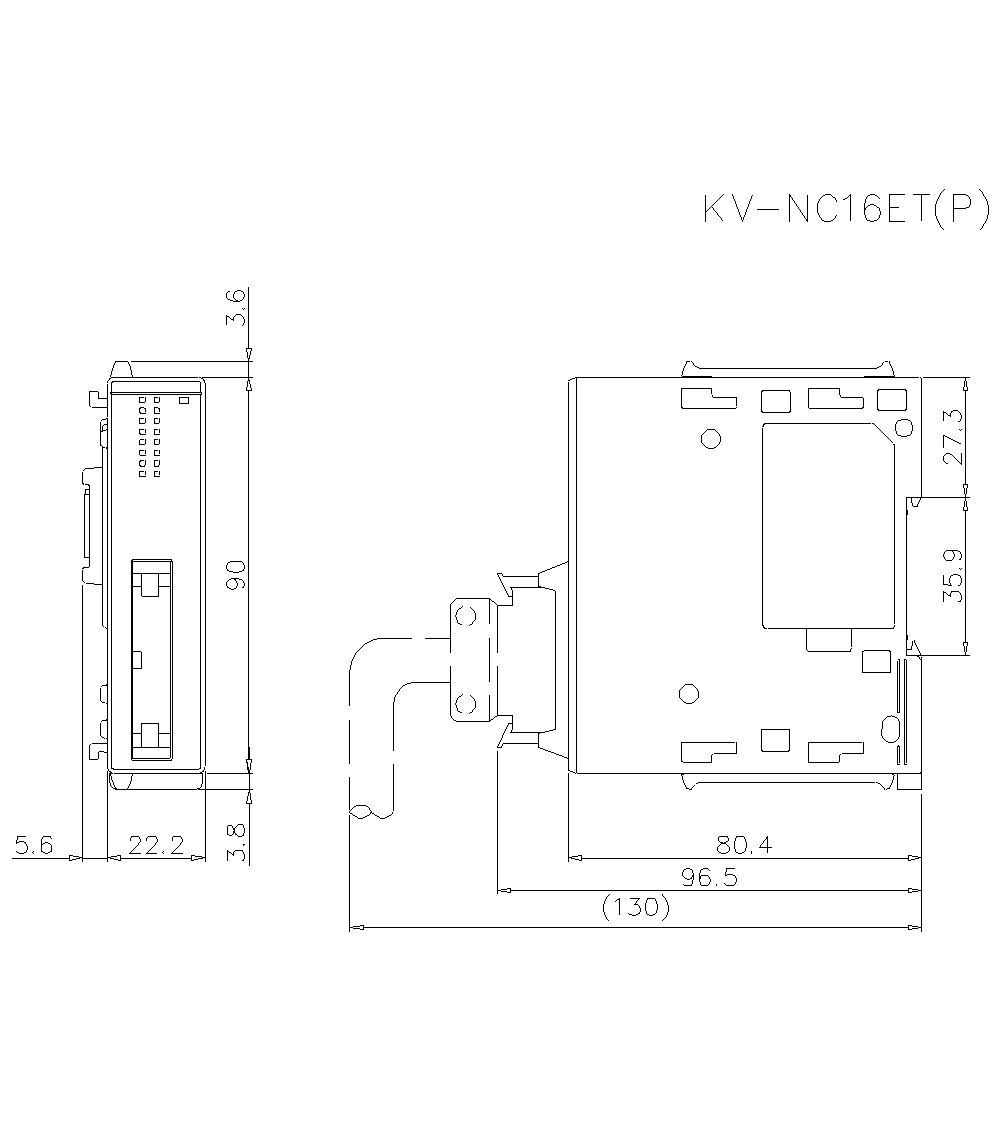

KV-NC16ET/NC16ETP Dimension
