规格

型号			KV-N16ETP
扩展输出单元	输出点数		16 点
	输出形态		MOSFET 有过电流保护功能 1 2
	外部连接方式		端子台
	额定负载		30 VDC 0.5 A
	OFF 时泄露电流		100 µA 以下
	ON 时残留电压		0.8 VDC 以下（输出 0.5 A 时） 0.6 VDC 以下（输出 0.3 A 时）
	ON 电阻		–
	公共点方式		16 点／1 公共点（8 端子）3 4
	响应时间	OFF →ON	100 µs 以下（负载 1 mA 以上）
		ON→OFF	200 µs 以下（负载 1 mA 以上）
	继电器寿命		–
	更换继电器
内部消耗电流			40 mA 以下
重量			约 210 g
1 即使只在 1 点检测到过电流，公共点 (在使用 KV-N16ET(P) 的情况下，检测到过电流时，受到保护的公共点输出为 000 至 007 或 008 至 015。) 内的所有输出都会重复保护动作（输出 OFF）与自动恢复直到产生原因被排除。 2 SINK 输出型为 MOSFET（N-ch）输出，SOURCE 输出型为 MOSFET（P-ch）输出。 3 KV-N8ET(P)、KV-N16ET(P) 的 COM 在内部短路。 4 在使用 KV-N16ET(P) 的情况下，检测到过电流时，受到保护的公共点输出为 000 至 007 或 008 至 015。

* 如果字符难以读取，请确认CAD或手册。

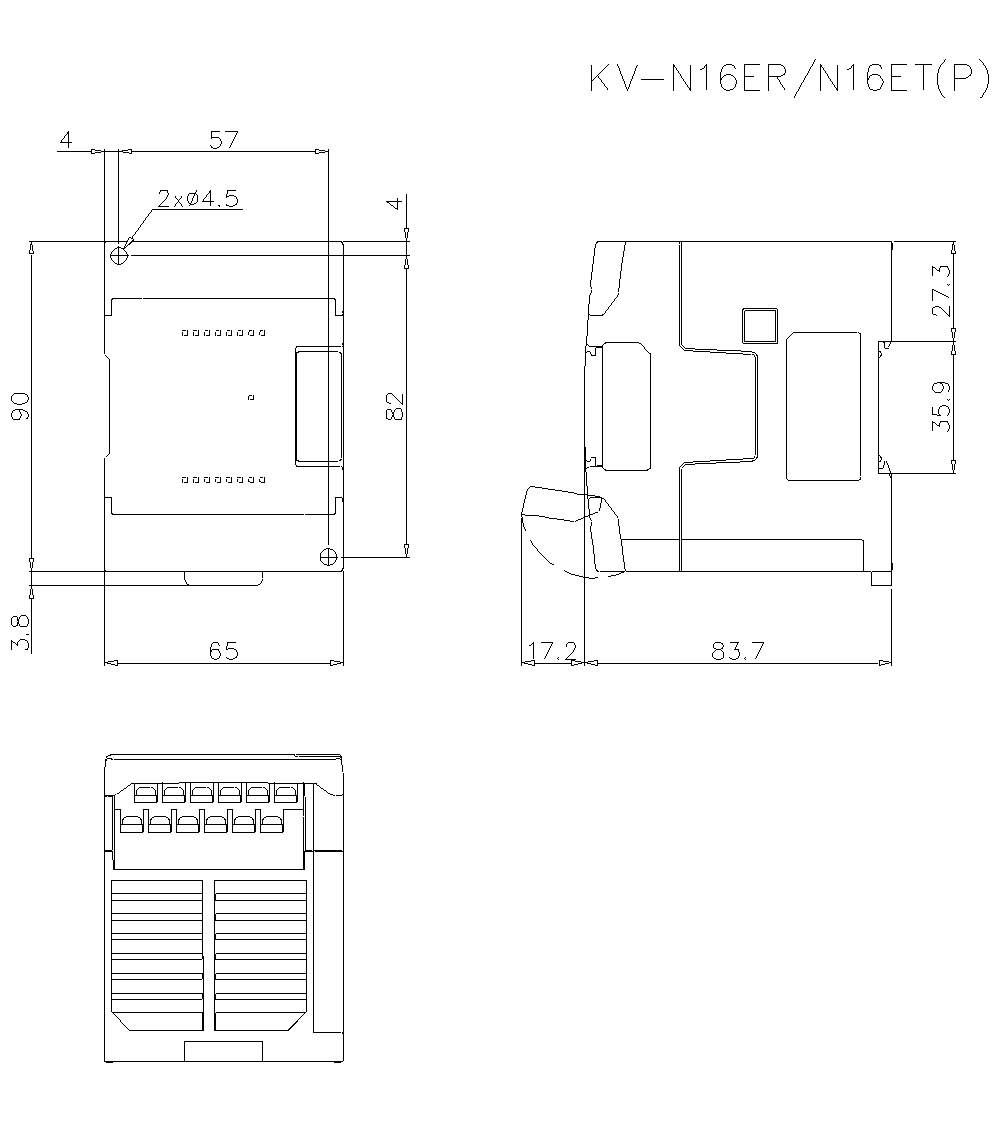

KV-N16ER/N16ET/N16ETP Dimension
