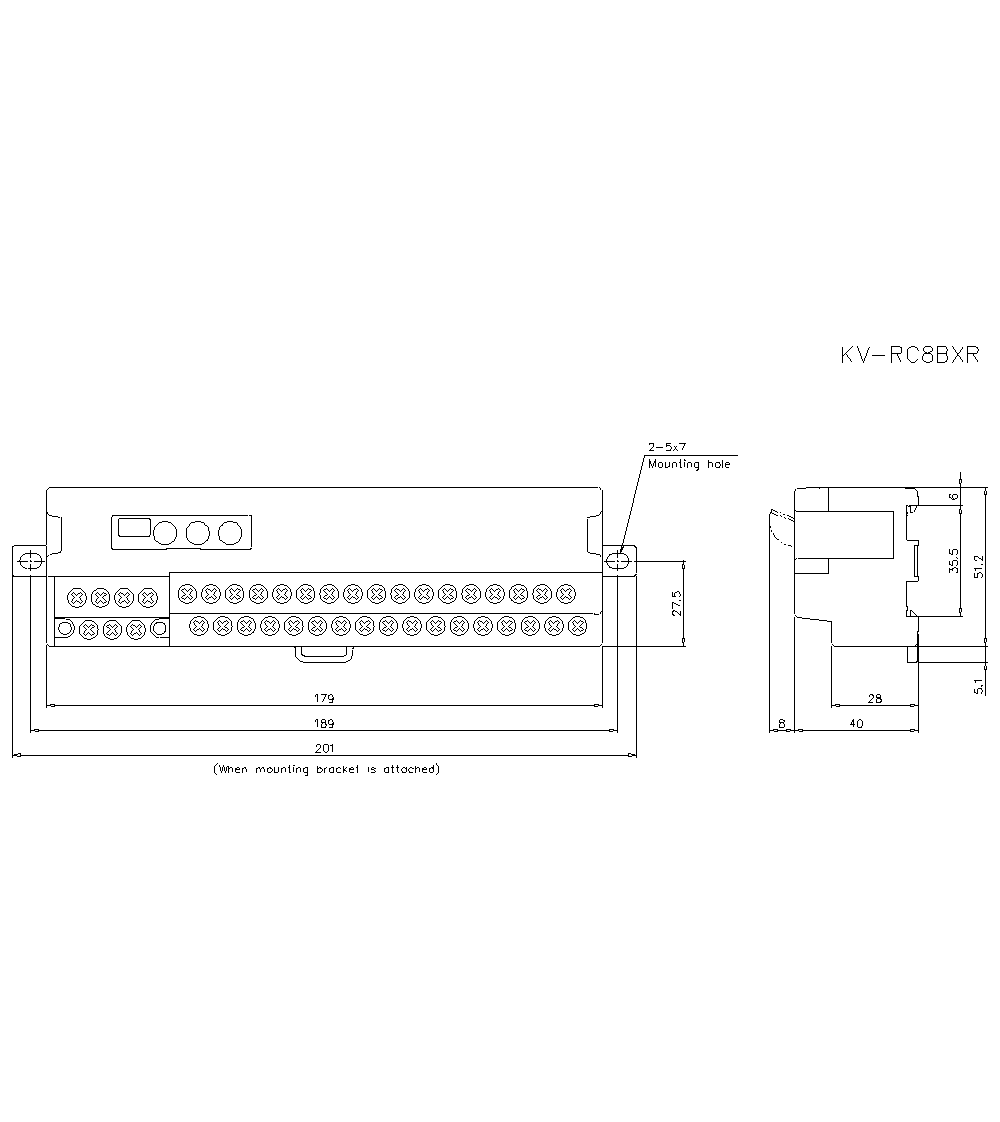

一般规格

耐振动

间歇性振动的情况下

频率：5～9Hz

振幅3.5 mm*1

频率：9～150Hz

加速度9.8 m/s2*1

连续性振动的情况下

频率：5～9Hz

振幅1.75 mm*1

频率：9～150Hz

加速度4.9 m/s2*1

消耗电流

11.4V时：230mA以下　26.4V时：110mA以下

电源电压

额定电压：12至24VDC　供给电压范围：11.4至26.4VDC

使用环境温度

0至+60℃(无冻结)

使用环境湿度

10至95%RH(无凝结)

存放环境温度

-20至+75℃

符合的标准

过电压类别

Ⅱ

存放环境湿度

10至95%RH(无凝结)

符合的标准

污染等级

2

使用环境

无严重的灰尘、腐蚀性气体

符合的标准

CE标记

EMI ：EN55011 Class AEMS ：EN61131-2低电压指令：EN61131-2*2

使用海拔

最大 2,000 m

符合的标准

FCC

FCC Part15B class A

UL

UL :UL508
CSA :CAN／CSA22、2 No.14

ICES

ICES-003 Issue4

抗噪性

1500Vp-p以上 脉冲宽　1µs、50ns(通过噪声模拟器测量)以IEC规格为基准(IEC61131-2)

耐电压

1500VAC 1分钟(电源端子与通信端子间、电源端子与输入/输出端子间、以及外部端子整体与外壳间)

绝缘电阻

100MΩ以上(在500VDC兆欧表下的电源端子与输入/输出端子间)

外壳防护级

IP2X

CC-Link的规格

支持版本：Ver.1.10、占有站数：1站、站种类：远程I/O站

输入规格

24V模式

输入最大额定

DC26.4 V

输入电压

24VDC 约5.3mA

电压阈值 (ON)

19V

最小ON电流

–

最大 OFF 电压

最大 OFF 电流

2.0mA

输入阻抗

4.3kΩ

绝缘方式

光电耦合器绝缘

输入时间常数(切换方式)

・0.2ms・1.5ms・10ms

12V模式

输入最大额定

DC26.4 V*3

输入电压

12VDC 约2.5mA*3

电压阈值 (ON)

3.0V*3

最小ON电流

–*3

最大 OFF 电压

1.0V*3

最大 OFF 电流

–*3

输入阻抗

4.3kΩ*3

绝缘方式

光电耦合器绝缘*3

输入时间常数(切换方式)

・0.2ms・1.5ms・10ms

5V模式

输入最大额定

DC26.4 V*4

输入电压

5VDC 约0.9mA*4

5V模式

电压阈值 (ON)

2.5V*4

5V模式

最小ON电流

–*4

5V模式

最大 OFF 电压

0.8V*4

最大 OFF 电流

–*4

输入阻抗

4.3kΩ*4

5V模式

绝缘方式

光电耦合器绝缘*4

输入时间常数(切换方式)

・0.2ms・1.5ms・10ms

输出规格

晶体管输出

输出

晶体管输出(汇点型)

使用负载电压范围

10.2至26.4VDC

输出部外部供给电源

额定负载电压

12/24VDC

输出负载电流

0.5A/点　5A/单元全部*5

OFF时的泄漏电流

0.1mA以下

ON时最大电压降低

0.3V(TYP)以下　0.6V(MAX)以下

输出响应时间(OFF→ON)

0.1ms以下

输出响应时间(ON→OFF)

1.0ms以下

绝缘

光电耦合器绝缘

继电器输出

额定电压

240VAC/24VDC

额定输出电流

240VAC/24VDC 2A/点 4A/1个公共端

导通电阻

50mΩ以下

ON延迟时间

10ms以下

绝缘

继电器绝缘

OFF延迟时间

10ms以下

重量

约260g
