规格

型号				KL-DC1A
一般规格	计测类型			直流电流
	电源电压			24VDC±10% Class 2
	使用环境温度			0至+50℃(无冻结)
	使用环境湿度			35 至 85%，无凝结
	存放环境温度			-20至+70℃
	使用环境			灰尘、腐蚀性气体不严重
	测量分类			–
	电线温度额定			＋70℃以上
	抗噪性			1500Vp-p以上脉冲宽1µs、50nS(通过噪声模拟器测量)以IEC标准为基准(IEC61000-4-2/-3/-4/-6)
	耐电压			1500VAC 1分钟(电源端子与各端子间以及端子整体与外壳间)
	绝缘电阻			100MΩ以上(在500VDC兆欧表下，电源端子与各输入/输出端子之间，以及端子整体与外壳之间)
	内部消耗电流			170mA以下
	耐冲击性			以JIS B 3502、IEC61131-2为基准147m/s2、作用时间11mS、3方向各3次
	污染等级			2
	耐振动	间歇振动时	频率10至57Hz	振幅0.075mm*1
			频率57至150Hz	加速度9.8 m/s2*1
		连续振动时	频率10至57Hz	振幅0.035mm*1
			频率57至150Hz	加速度4.9 m/s2*1
	重量			约 350 g
性能规格	通道数			1ch
	范围数			5(范围1、2为端子共通)
	范围切换			设定:设定开关、连接:根据范围，连接端子会有所不同
	输入方式			单端点
	采样周期			通常模式时:1ms(1000次/s)/高精度模式时:100ms(10次/s)
	输入范围*2			范围1：0至20mA、范围2：±10mA、范围3：±100mA、范围4：±1A、范围5：±10A*2
	显示可能范围	范围1：0至20mA		-1.00至21.00mA*3
		范围2：±10mA		-10.999至10.999mA*3
		范围3：±100mA		-100.99至100.99mA*3
		范围4：±1A		-1099.9至1099.9mA*3
		范围5：±10A		-10.999至10.999A*3
	正常	范围1：0至20mA		10µA4(0.01mA)1/20005
		范围2：±10mA		1µA(0.001mA)1/20000*5
		范围3：±100mA		10µA(0.01mA)1/20000*5
		范围4：±1A		100µA(0.1mA)1/20000*5
		范围5：±10A		1mA 1/20000*5
	分辨率	高精度	范围1：0至20mA	0.1µA 1/200000*2
			范围2：±10mA
			范围3：±100mA	1µA(0.001mA)1/200000*2
			范围4：±1A	10µA(0.01mA)1/200000*2
			范围5：±10A	0.1mA 1/200000*2
	输入阻抗	范围1：0至20mA		10 Ω
		范围2：±10mA
		范围3：±100mA		1 Ω
		范围4：±1A		0.1 Ω
		范围5：±10A		10mΩ
	绝对最大输入电流	范围1：0至20mA		±100mA
		范围2：±10mA
		范围3：±100mA		±500mA
		范围4：±1A		±3A
		范围5：±10A		±12A
	测量精度(25±5℃)	范围1：0至20mA		F.S.的±0.2% ±1digit
		范围2：±10mA
		范围3：±100mA
		范围4：±1A		F.S.的±0.3% ±1digit
		范围5：±10A		F.S.的±0.5% ±1digit*6
	测量精度(0～50℃)	范围1：0至20mA		F.S.的±0.6% ±1digit
		范围2：±10mA
		范围3：±100mA
		范围4：±1A		F.S.的±0.7% ±1digit
		范围5：±10A		F.S.的±0.9% ±1digit*6
	控制输入			2点(通过参数切换KL输入、峰值/谷值保持控制输入、零点调整输入)
	控制输出			晶体管(NPN集电极开路)输出2点(通过参数切换KL输出、比测仪输出)
	设定数据			记忆到EEPROM(可重写100万次)
	其他功能			保持功能(峰值、谷值)、零点调整功能、比测仪输出、过滤设定(LPF、HPF)、时间平均(单纯、移动)、缩放设定、显示单位变更、锁定功能
控制输入/输出规格	外部校准输入信号	输入数		2
		最大输入电压		DC26.4 V
		额定输入电压		24VDC　5.3mA
		电压阈值 (ON)		19V
		最大 OFF 电流		1.5 mA
		共用接地		2 点/1 公共端
		输入时间常数		10 ms
	控制输出	输出的数量		2
		输出		晶体管 NPN 输出
		额定负载		DC30V 0.1 A
		峰值负载电流		0.2 A
		OFF 时漏电流		100 µA 以下
		ON 时残留电压		0.8VDC以下
		共用接地		2 点/1 公共端
		ON/OFF响应时间		OFF→ON 10µs以下(5至100mA时)ON→OFF 50µs以下(5至100mA时)
KL链接规格	通信地址			00 H至FE H(0至254)
	占有字数			EASY模式：接受(KL→PLC)5个字、发送(PLC→KL)3个字FULL模式：接受(KL→PLC)7个字、发送(PLC→KL)5个字*7
	通信速度			2.5Mbps、625kbps、156kbps(通过参数设定)*8
1 符合JIS B3502、IEC61131-2标准的扫描次数：X、Y、Z各方向10次(80分钟) 2 通过设定开关选择。 3 输入即使输入了超出范围的电流，只要处于可显示的范围内即会显示(最多可显示10999)。这时，从最下位的位数开始显示，上位2位以A闪烁方式显示。(例如：在范围2(输入范围±10mA)下输入10.500mA时，显示A.500)当输入了超出了可显示范围的电流时，将显示为FFFF(-FFFF)。另外，当缩放有效时，根据输入范围内的输入电流，当测量值超出可显示范围时，将显示EFFF(－EFFF)。 4 缩放有效时，最大分辨率将为1µA(1/20000)。 5 通过分辨率设定开关选择。 6 输入－5A至5A时。 7 从主控单元側看起时的接受/发送方向。 8 《KL-DC1A/KL-DC1V/KL-LC1》不支持通信速度5Mbps。

规格

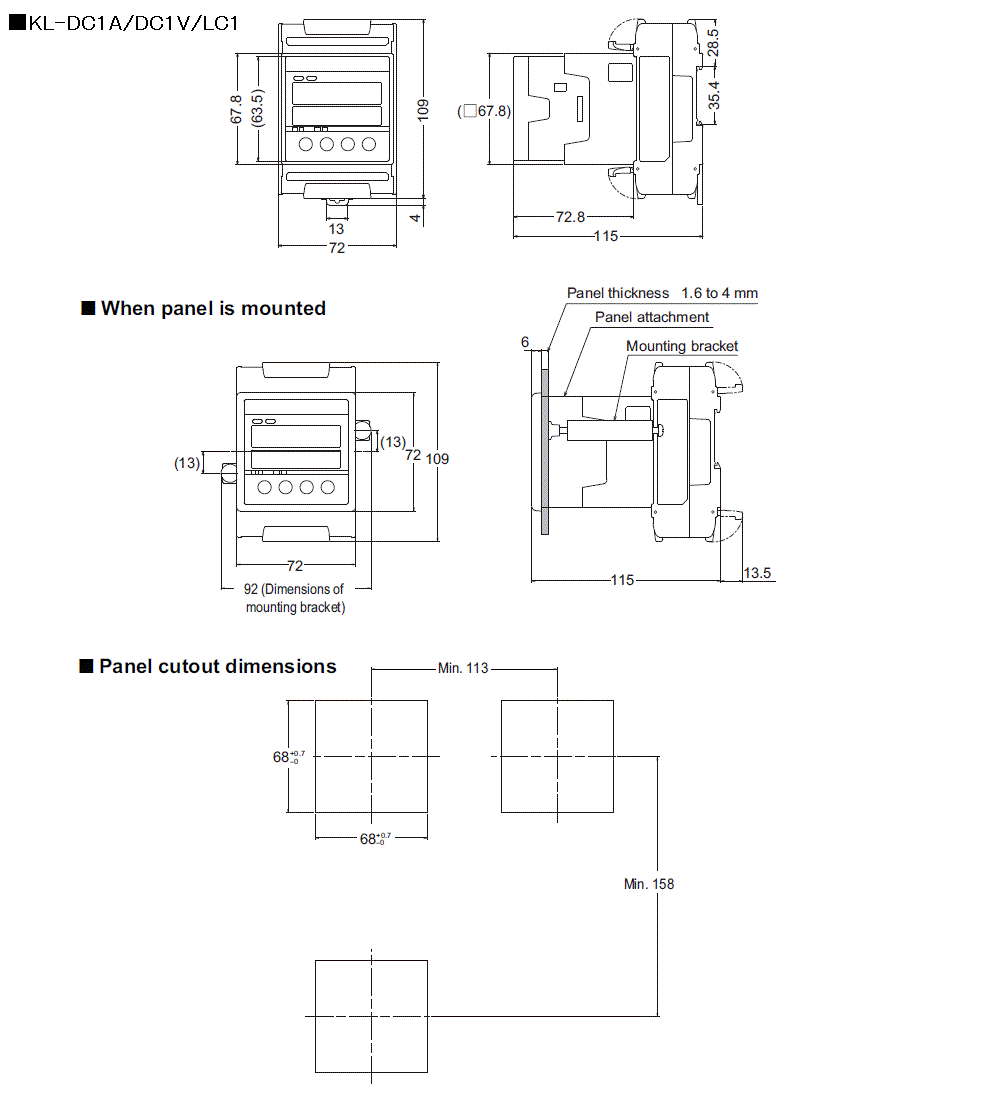

产品尺寸
