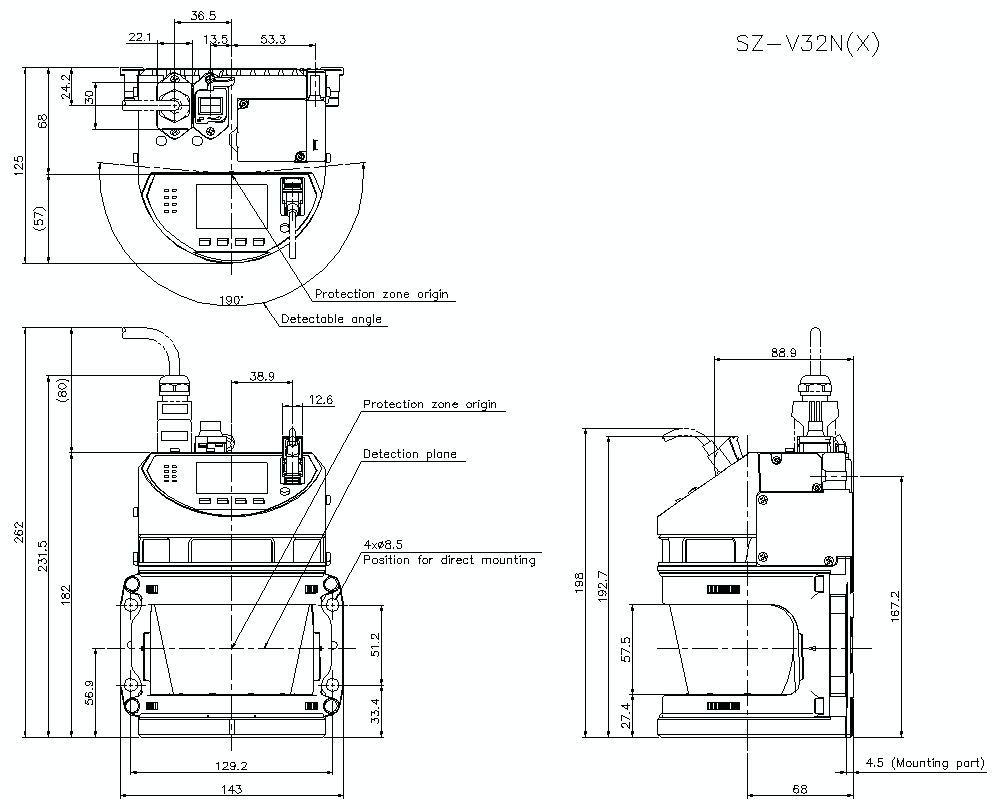

类型

通信型

检测能力

最小检测物体

直径 20、30、40、50、70、150 mm(取决于设定)
反射率 1.8% 或以上、速度最大 1.6 m/s*2

可检测角度

190°(-5°至 185°)

响应时间(ON到OFF)

标准模式

扫描周期A

160 ms (2 次扫描)至 1280 ms (16 次扫描)*3*4

扫描周期B

168 ms (2 次扫描) 至 1344 ms (16 次扫描)*3*5

扫描周期C

176 ms (2 次扫描) 至 1408 ms (16 次扫描)*3*5

高速模式

扫描周期A

80 ms (2 次扫描) 至 640 ms (16 次扫描)*3*5

扫描周期B

84 ms (2 次扫描) 至 672 ms (16 次扫描)*3*5

扫描周期C

88 ms (2 次扫描) 至 704 ms (16 次扫描)*3*5

响应时间(OFF到ON)

响应时间 (ON 到 OFF) + 150 ms

保护区域

最小检测物体ø70、ø150

标准模式：8.4 m　高速模式：5.7 m

最小检测物体ø50

标准模式：5.6 m　高速模式：3.8 m

最小检测物体ø40

标准模式：4.3 m　高速模式：2.9 m

最小检测物体ø30

标准模式：2.9 m　高速模式：2.0 m

最小检测物体ø20

标准模式：1.6 m　高速模式：1.1 m

警戒区域

最小检测物体ø70、ø150

标准模式：26 m　高速模式：23 m *6

最小检测物体ø50

标准模式：25m　高速模式：21m *6

最小检测物体ø40

标准模式：24m　高速模式：20m *6

最小检测物体ø30

标准模式：23 m　高速模式：18 m *6

最小检测物体ø20

标准模式：21 m　高速模式：15 m *6

额外的安全距离

100 mm*7

最大显示距离、最大测距输出距离

60 m*8

区域组数量(BANK 数量)

最大 32 BANK

扫描头增设

最多 3 台

相机

―*9

显示

QVGA 2.2 寸 彩色液晶显示

光源

类型、波长

红外线激光二极管 905 nm

激光分类

IEC

Class1 IEC/EN60825-1

FDA

Class1 FDA 21CFR 1040.10、1040.11 (Laser Notice No. 50)*10

GB

1 类 GB 7247.1

控制输出(OSSD输出)

输出类型

PNP 或 NPN 晶体管输出 (通过 SZ-V Configurator 切换设定)

输出数量

2 个输出

最大负载电流

500 mA*11

残余电压

最大 2.5 V (电缆长度 5 m 时)

OFF状态电压

最大 2.0 V (电缆长度 5 m 时)

泄漏电流

最大 1 mA*12

最大容性负载

2.2 µF (负载电阻 100 Ω 时)

负载连线电阻

最大 2.5 Ω

输入(安全相关)

PNP

ON 电压：10 至 30 V
OFF 电压：开路 或者 0 至 3 V
短路电流：约 2.5 mA (EDM 输入 约 10 mA)

NPN

ON 电压：0 至 3 V
OFF 电压：开路 或者 10 V 或以上电源电压
短路电流：约 2.5 mA (EDM 输入 约10 mA)

非安全相关输出(AUX输出)

输出类型

晶体管输出 (PNP 或 NPN 通过 SZ-V Configurator 切换设定)

输出数量

4 个输出

最大负载电流

50 mA

ON时残余电压

最大 2.5 V (电缆长度 5 m 时)

屏蔽指示灯

―

接口

USB

USB2.0

Ethernet

规格

IEEE 802.3u (100BASE-TX)

传输速度

100 Mbps

电缆

5类或以上STP(屏蔽双绞线)或UTP(非屏蔽双绞线)电缆

连接器

RJ45 (IP65连接器)
2端口

网络、数据输出

PROFIsafe, PROFINET, EtherNet/IPTM, UDP

电缆长度

电源电缆

30 m 或以下*13

连接电缆

各 20 m 或以下*14

Ethernet电缆

100 m 或以下*15

认证标准

EMC

EMS

IEC61496-1、EN61496-1、UL61496-1 (Type3 ESPE)

EMI

EN55011 ClassA、FCC Part15B ClassA、ICES-003 ClassA

安全

IEC61496-1、EN61496-1、UL61496-1 (Type3 ESPE)、
IEC61496-3、EN61496-3 (Type3 AOPDDR)、
IEC61508、EN61508、IEC62061、EN62061 (SIL2/SILCL2)、
EN ISO13849-1：2015 (PLd、Category3)、IEC61784-3-3、
UL508、UL1998、CSA C22.2 No.14、CSA C22.2 No.0.8

额定

消耗功率

13.4W (无负载)、50.8W (有负载)*16

电源电压

使用转换器电源时：24 VDC ±10 %、纹波 (P-P) 10 % 以下
使用电池时：24 VDC +20 %/-30 %

环境抗耐性

外壳防护级

IP65 (IEC60529)

环境光照

白炽灯：1,500 lux 或 以下*17

使用环境温度

-10 至 +50 °C (无冻结)

存放环境温度

-25 至 +60 °C (无冻结)

使用环境湿度

35 至 85 % RH (无凝结)

存放环境湿度

35 至 95 % RH

抗震性

10 至 55 Hz、双振幅 0.7 mm、X,Y,Z 方向各 20 次扫频

耐冲击性

100 m/s2 (约 10 G)、16 ms 脉冲、X,Y,Z 方向各 1,000 次

材质

扫描头

主装置壳体

镁

窗口

PC、PEI

指示灯部

―*9

显示单元

外壳

镁、PPS、PC

系统内存

铝、PPE

重量

约 2,300 g
