规格

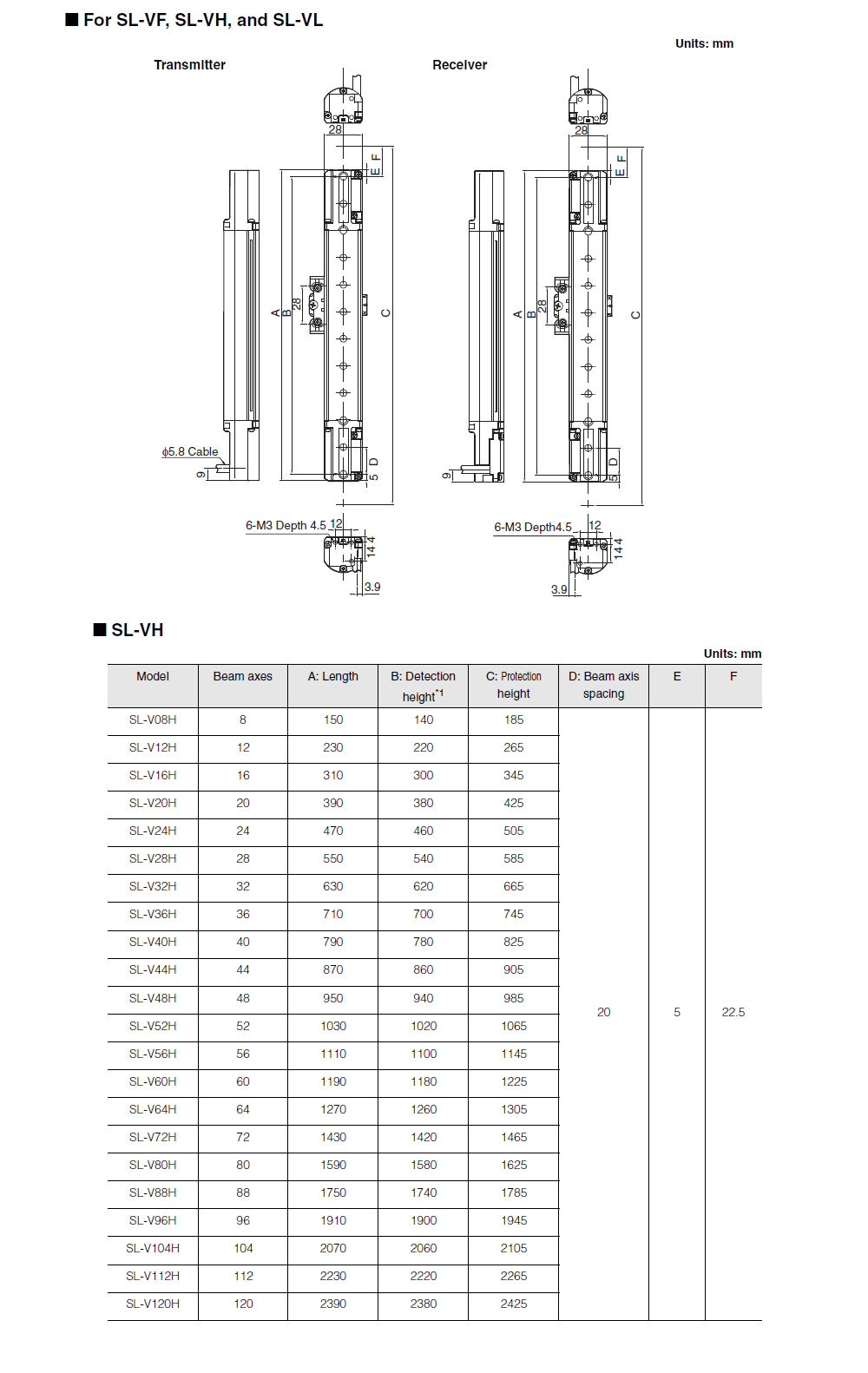

型号				SL-V44H
最小检测物体				ø25 mm
光轴间距/镜片直径				20 mm/ø5 mm
有效开孔角度				最大 ±2.5 ° (可检测距离为 3 m 以上的时候)
操作距离				0.1 至 9 m
响应时间 (ms)	ON→OFF			12*1
	OFF→ON			52*1
光源				红外线 LED (850 nm)
操作模式				全光轴入光时 ON (触排功能使用时除外)

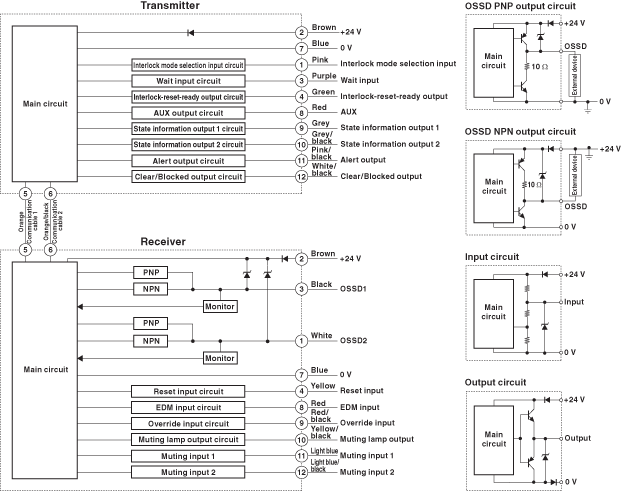

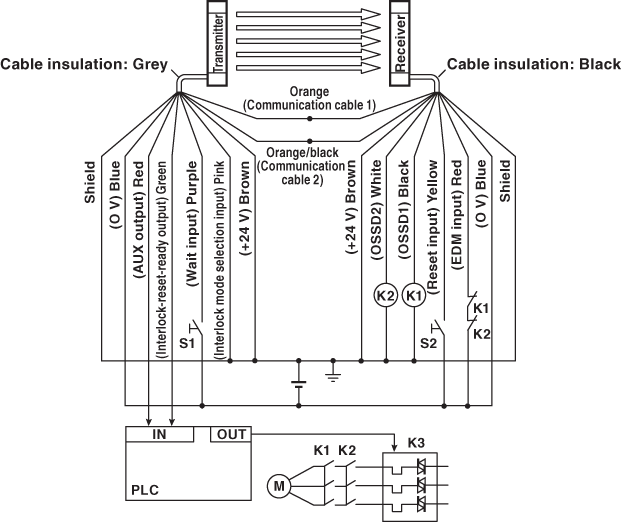

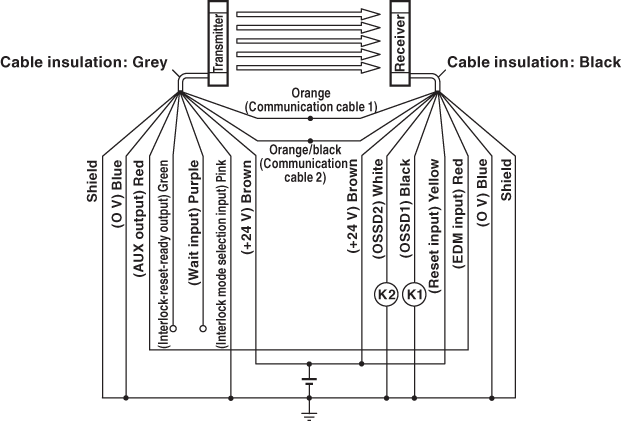

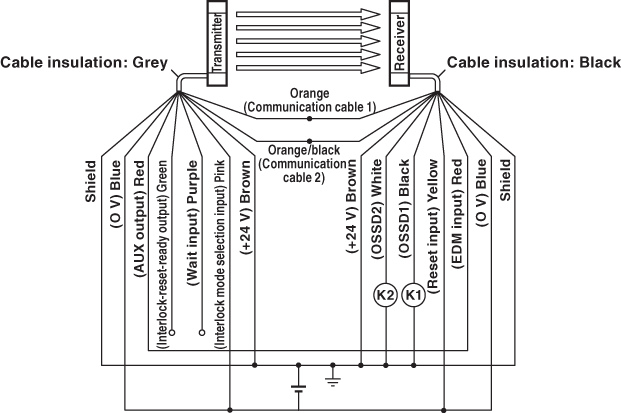

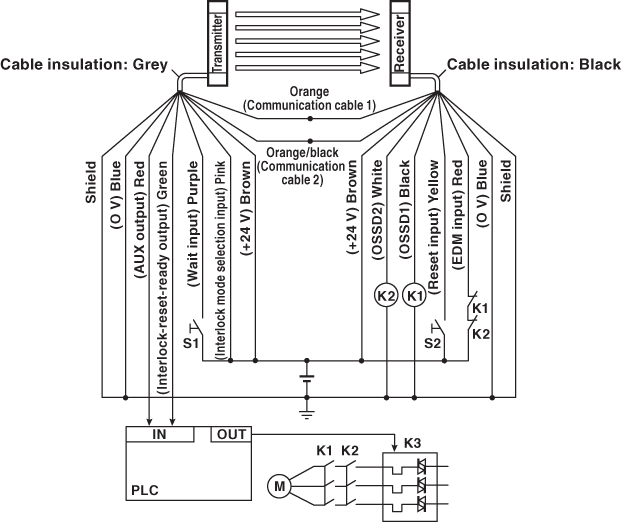

OSSD 输出	输出型			PNP/NPN 各 2 输出可根据连接器缆线进行转换
	最大负载电流			500 mA*2
	残留电压 (ON 时)			最大 2.5 V (缆线 7 m 时)
	泄漏电流			最大 100 µA*3
	最大负载容量			2.2 µF (负载电阻 100 Ω 时)
	负载连线电阻			最大 2.5 Ω*4

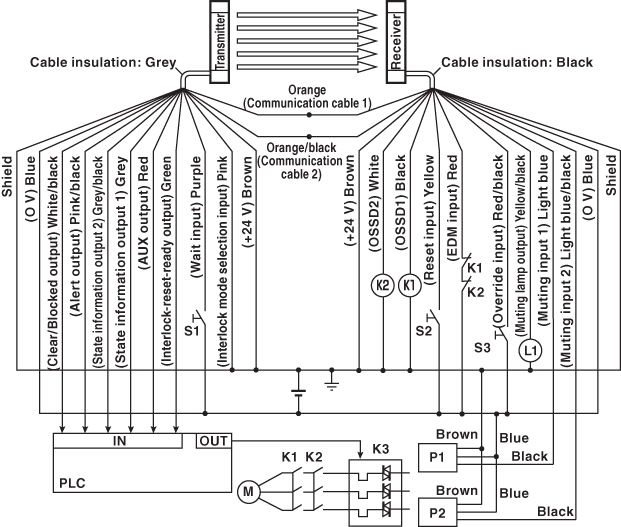

非安全回路用输出	AUX			PNP/NPN 带有自动转换功能输出最大 50 mA
	联锁解除等待输出
	警报输出
	入光/遮光输出
	状态输出 1、2
	消隐灯输出			可连接白色炽灯 (24 VDC、1 至 7 W)、LED 灯 (负载电流 10 至 300 mA)*5
输入	EDM 输入			短路电流 10 mA
	待机输入			短路电流 2.5 mA
	重设输入
	消隐输入1、2
	超控输入
保护电路				电源逆接保护、各输出短路保护、各输出浪涌保护
符合规格	EMC	EMS		IEC61496-1、EN61496-1、UL61496-1
		EMI		EN55011 ClassA、FCC Part15B ClassA
	安全			IEC61496-1、EN61496-1、UL61496-1 (Type 4 ESPE) IEC61496-2、UL61496-2、EN61496-2 (Type 4 AOPD) IEC61508 (SIL3)、EN61508 (SIL3)、IEC62061 (SIL3)、EN ISO13849-1: 2015 (Category 4，PLe) UL508 UL1998
额定	电源电压			24 VDC +10 %、–20 %、纹波 (P-P) 10 % 以下
	消耗电流 (mA)	中心指示灯亮灯时	发射器	108*6
			接收器	85*6
		中心指示灯灭灯时	发射器	100*6
			接收器	73*6
环境抗耐性	外壳防护级			IP65 (IEC60529)
	过电压类别			II
	环境光照			白炽灯：最大 5,000 lux、日光：最大 20,000 lux
	使用环境温度			-10 至 +55 °C (无冻结)
	存放环境温度			-25 至 +60 °C (无冻结)
	使用环境湿度			15 至 85 % RH (无凝结)
	存放环境湿度			15 至 95 % RH
	抗震性			10 至 55 Hz、双振幅 0.7 mm、X,Y,Z 方向各 20 次扫频
	耐冲击性			100 m/s2 (约 10 G)、16 ms 脉冲、X,Y,Z 方向各 1,000 次
材料	主体外壳			铝
	上盖/下盖			锌模铸件
	前外壳			聚碳酸酯、SUS304
重量	发射器			600 g
	接收器			625 g
1 在进行串联的时候，响应时间 (ON → OFF) 为所连接的所有 SL-V 单机响应时间的总和。将 SL-V32H (32 光轴)、SL-V24H (24 光轴) 及 SL-V12L (12 光轴) 3 台串联在一起的时候，单机的响应时间为 10.3 ms、9.2 ms、7.6 ms。响应时间 (ON → OFF) = 10.3 ms + 9.2 ms + 7.6 ms = 27.1 ms。响应时间 (ON → OFF) = 27.1 ms + 40 ms = 67.1 ms。 2 在环境温度 45 至 55 °C 下使用时为 300 mA 以下。 3 包括电源 OFF 或电源线断线状态。 4 为使之正常工作，要使与 OSSD 输出相连接设备的连线电阻 (可选件的专用缆线的连线电阻除外) 在 2.5 Ω 以下。使用 NPN 输出，缆线长度在 15 m 以上且负载电流在 200 mA 以上时，要在 1.0 Ω 以下。 5 在环境温度 45 至 55 °C 下使用时，白色炽灯 (24 VDC、1 至 3 W)，LED 灯 (负载电流 10 至 100 mA)。 6 在 AUX 输出 (发射器的红线) 和 EDM 输入 (接收器的红线) 短路的时候，再加上下列条件，发射器的消耗电流要比上列数值增加 10 mA，接收器的消耗电流减少 10 mA。(发射器和接收器的合计消耗电流不发生变化。) ・使用 PNP 输出用缆线，OSSD 处于 OFF 时・使用 NPN 输出用缆线，OSSD 处于 ON 时
