类型

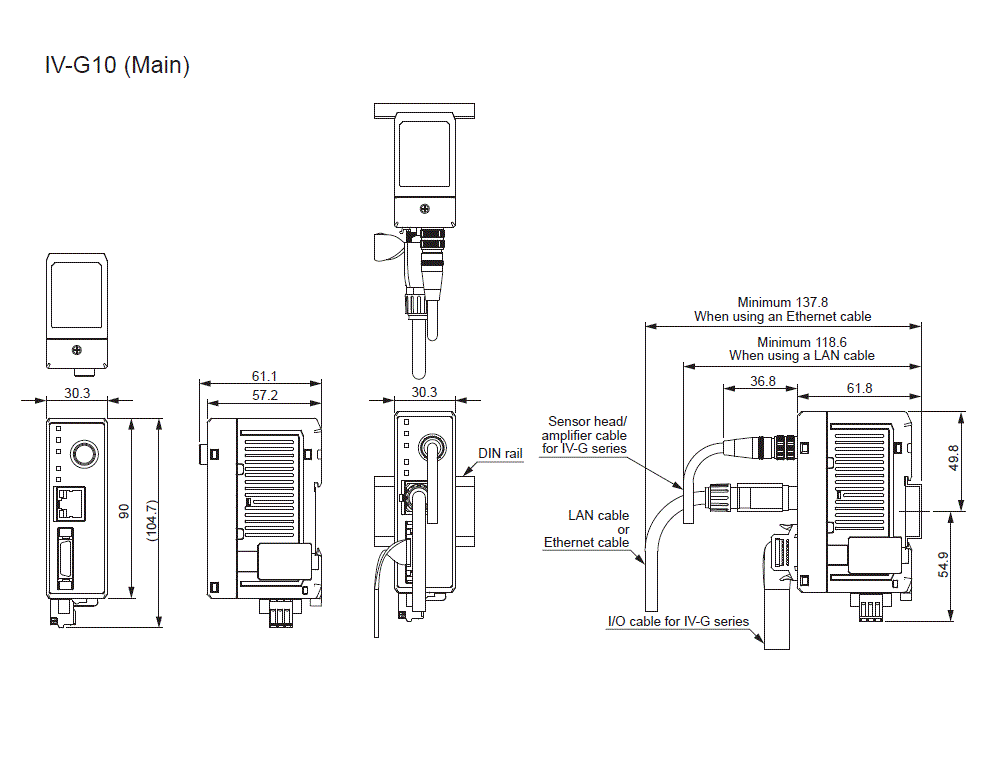

主装置

工具

种类

轮廓识别、面积*1、色面积*2、位置补偿

配置数

识别工具：16 个工具、位置修正工具：1 个工具*3

设置切换(程序)

32 个程序

图像履历

保存张数

使用彩色型探头时：100 张*4、使用黑白型探头时：300 张*5
*6

保存条件

仅限 NG/全部 可选择*6

分析信息

OFF/统计/柱状图 可切换
统计时：处理时间 (最新值、MAX、MIN、AVE)、OK 数、NG 数、触发数、触发错误数、按工具判别结果一览
柱状图时：柱状图、一致度 (最新值、MAX、MIN、AVE)、OK 数、NG 数
*7

其他功能

HDR、高增益、彩色滤光片*2、数码缩放(×2、×4)*8、亮度补偿、矩形补偿、白平衡*2、
轮廓无效化、面积屏蔽、测试运行、工具自动调节、输入显示器、输出测试、保密设定、模拟器、
防止相互干扰功能、综合判定输出、
直接连接(2 台以上)、发生NG 传感器一览、NG 保持

指示灯

PWR/ERR、OUT、TRIG、STATUS、LINK/ACT

输入

种类

无源触点输入/电压输入 可切换
无源触点输入时：ON 电压 2 V 以下、OFF 电流 0.1 mA 以下、ON 电流 2 mA (短路时)
电压输入时：最大额定输入电压 26.4 V、ON 电压 18 V 以上、OFF 电流 0.2 mA 以下、ON 电流 2 mA (24 V 时)

点数

6 点 (IN1 至 IN6)

功能

IN1：外部触发、IN2 至 IN6：可分配任意功能使用
可分配的功能：程序切换、错误清除、外部标准图像注册、
主装置 / 扩展装置同时输入

输出

种类

集电极开路输出 可切换 NPN/PNP、可切换 N.O./N.C.
NPN 集电极开路输出时：最大额定值 26.4 V 50 mA (连接扩展装置 (IV-G15) 使用时为 20 mA)、剩余电压 1.5 V 以下
PNP 集电极开路输出时：最大额定值 26.4 V 50 mA (连接扩展装置 (IV-G15) 使用时为 20 mA)、剩余电压 2 V 以下

点数

8 点 (OUT1 至 OUT8)

功能

可分配任意功能使用
可分配的功能：综合判断结果、运行、忙、错误、位置补偿结果、各工具的判断结果、各工具的逻辑运算结果、主装置 / 扩展装置逻辑输出

Ethernet

规格

100BASE-TX/10BASE-T*9

连接器

RJ-45 8pin 连接器*9

网络功能

FTP 客户端、EtherNet/IPTM、PROFINET

额定

电源电压

24 VDC ±10 % (包括纹波)

消耗电流

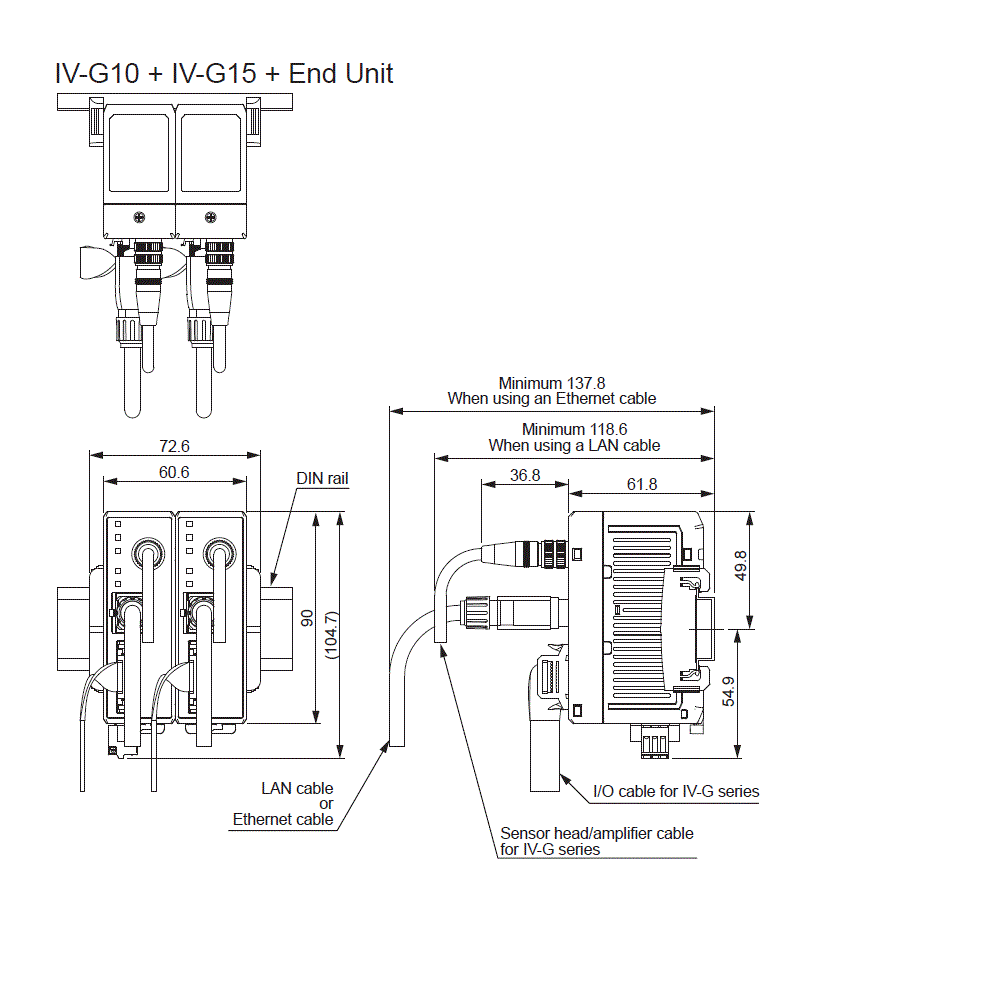

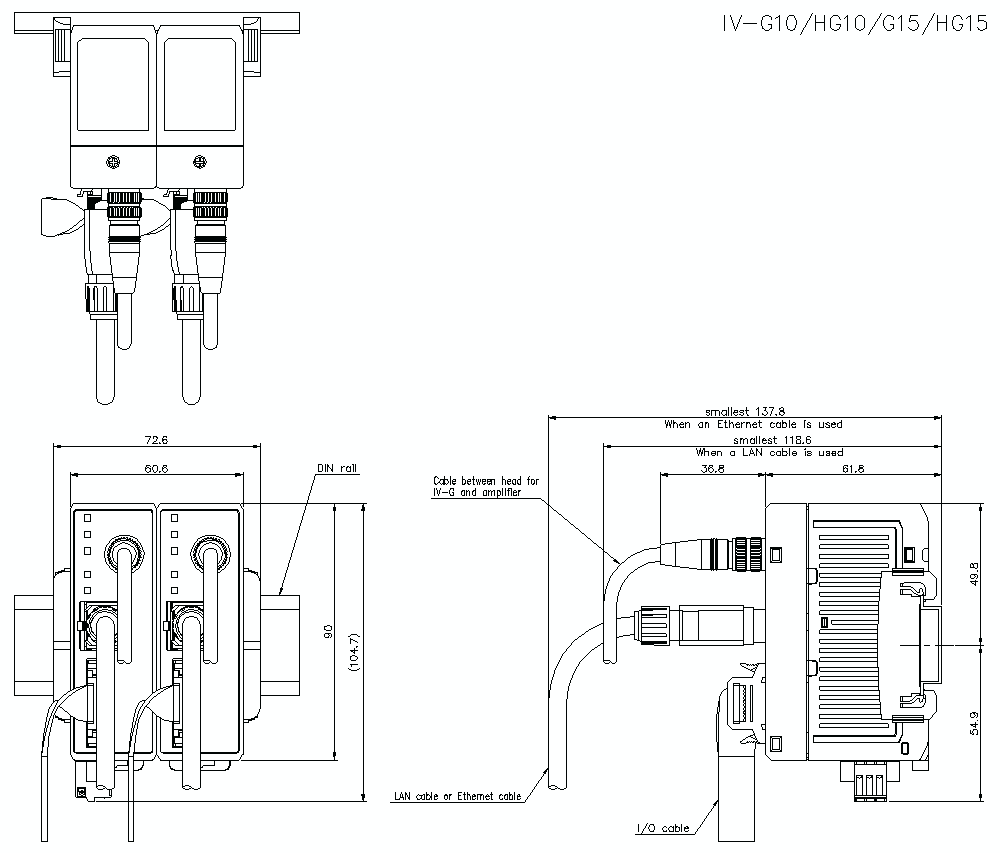

0.8 A 以下。增设扩展装置 (IV-G15) 时为 1.5 A 以下。 (输出负荷除外)

环境抗耐性

环境温度

0 至 +50 °C (无冻结)*10

相对湿度

35 至 85 % RH (无凝结)

材质

主装置壳体：聚碳酸酯

重量

约 150 g
