规格

型号

CA-LMHR08*1

光学倍率

×0.69 到 ×0.88

最大兼容相机大小

2/3"

拍摄视野

2/3"：低倍率时 12.2 × 10.3 mm、高倍率时 9.5 × 8.0 mm
1/1.8"：低倍率时 10.2 × 7.7 mm、高倍率时 8.0 × 6.0 mm

F 值 (光圈)

低倍率时：5.6 到 21、高倍率时：7.1 到 27

解析能力

中心/ 边缘：120 线/mm

工作距离

低倍率时：111.0 mm、高倍率时：111.0 mm*2

TV 失真

低倍率时：0.005 %、高倍率时：-0.001 %

景深

低倍率时：2.689 mm、高倍率时：1.653 mm*3

安装类型

C 安装

像素分辨率
(US3.5 μm：低倍率时 到 US4.4 μm 高倍率时)

5 µm/pixel*4

分辨率

5.4 µm*5

环境耐性

周边温度

0 到 +50 °C

相对湿度

35 到 80 % RH (无凝结)

重量

约 285 g

*1 以上数值均是根据光学设计值计算所得，各镜头的实际数值会因装配精度而有所不同。
*2 工作距离是指从镜头顶部到 工件之间的距离。距离会随倍率改变而产生变动。
*3 景深为有效 F 值 16、最小模糊周期为 40 µm 下的理论值。会随 F 值变动。
*4 像素分辨率是指每个像素的拍摄视野。会因使用 CCD 不同而有所变化。US = 单元格大小 1 个像素大小。也可根据光学倍率使用标记以外的像素分辨率。
*5 分辨率为 550 nm 距离下的理论值。

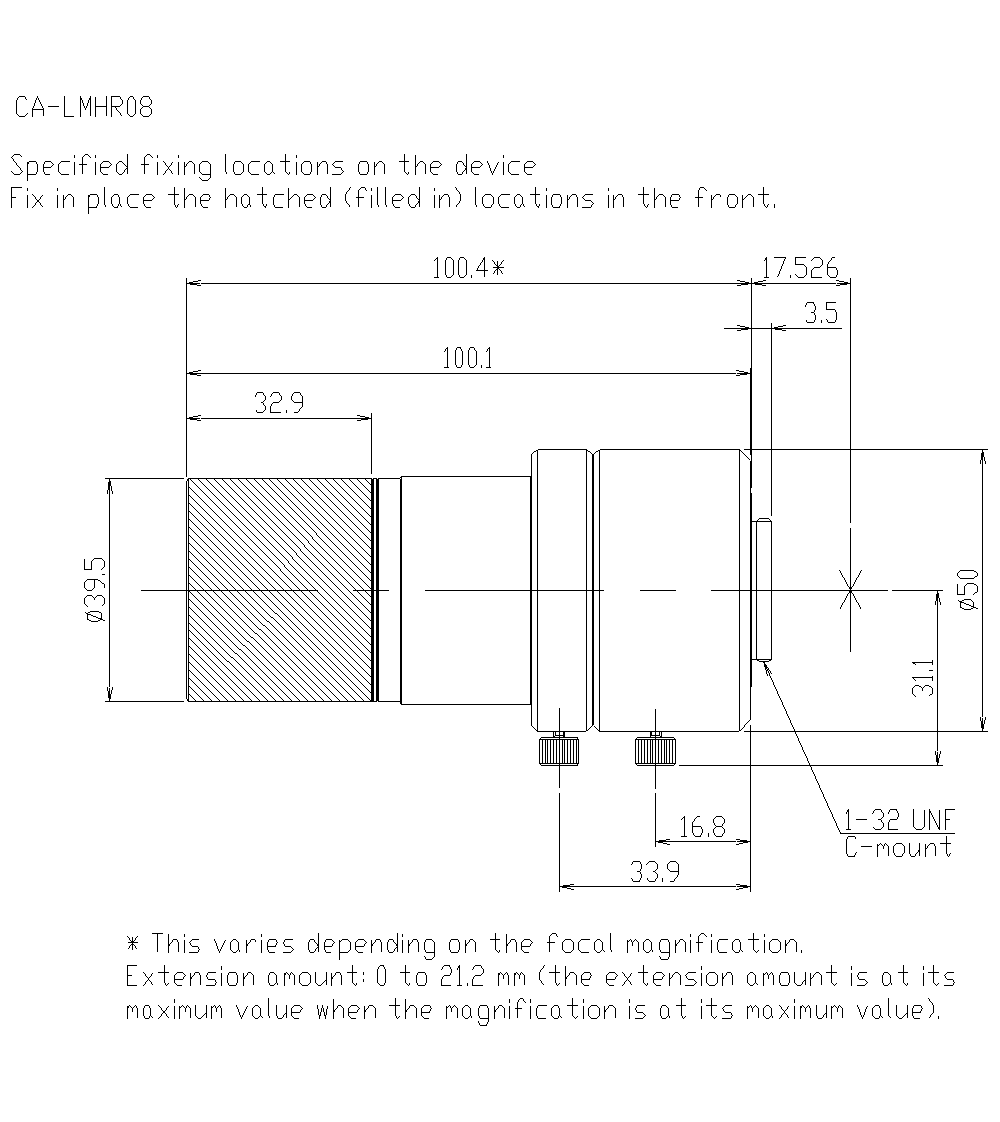

产品尺寸

* 如果字符难以读取，请确认CAD或手册。


CA-LMHR08 Dimension
