规格

型号			LJ-V7300
安装状态			漫反射
参考距离			300 mm
测量范围	Z 轴 (高度)		±145 mm (F.S.=290 mm)
	X 轴 (宽度)	近	110 mm
		参考距离	180 mm
		远	240 mm
光源	类型		蓝色半导体激光
	波长		405 nm(可见光)
	激光分类		2 类激光产品 (IEC60825-1、FDA(CDRH) Part 1040.10*1)
	输出		4.8 mW
( 参考距离上的)光点直径			约 240 mm × 610 µm
重复精度	Z 轴 (高度)		5 µm23
	X 轴 (宽度)		60 µm24
线性	Z 轴 (高度)		±0.05 至 ±0.15% 的 F.S.56
轮廓数据间隔	X 轴 (宽度)		300 µm
取样频率(触发间隔)			最快 16 µs (高速模式)、最快 32µs (高性能模式)*7
温度特征			0.01% 的 F.S./℃
环境抗耐性	外壳防护级		IP67 (IEC60529)*8
	环境光照		白炽灯：最大 10,000 lux*9
	环境温度		0 至 +45 °C*10
	相对湿度		20 至 85 % RH (无凝结)
	抗震性		10 至 57 Hz、双振幅 1.5 mm、X,Y,Z 方向各 3 个小时
	耐冲击性		15 G/6 ms
材质			铝
重量			约 1000 g
1 FDA (CDRH) 的激光分类是基于 IEC60825-1 并根据 Laser Notice No.50 的要求而实施的。 2 在参考距离上取 4096 次平均值即为该值。 3 测量目标物为基恩士标准物体。在高度模式中取初始设定范围高度的平均值即为该值。其他为初始设定。 4 测量目标物为针规。在位置模式中测量针规 R 面和边缘的交点位置即为该值。其他为初始设定。 5 测量目标物为基恩士标准物体。在经过 64 次平滑处理和 8 次平均化后测得的轮廓数据。其他为初始设定。 6 直线性随测量范围的不同而异。 7 高速模式是指测量范围最小、Binning 功能开启、拍摄模式为标准、并列拍摄功能开启时的状态。其他为初始设定。高性能模式是指测量范围最小、Binning 功能开启、拍摄模式为标准时的状态。其他为初始设定。 8 连接了传感头电缆 (CB-B) 或延长电缆 (CB-BE) 时的值。 9 白纸测量时、在对准受照白纸时传感头受光面的光亮程度。 10 传感头需安装在金属板上使用。

规格

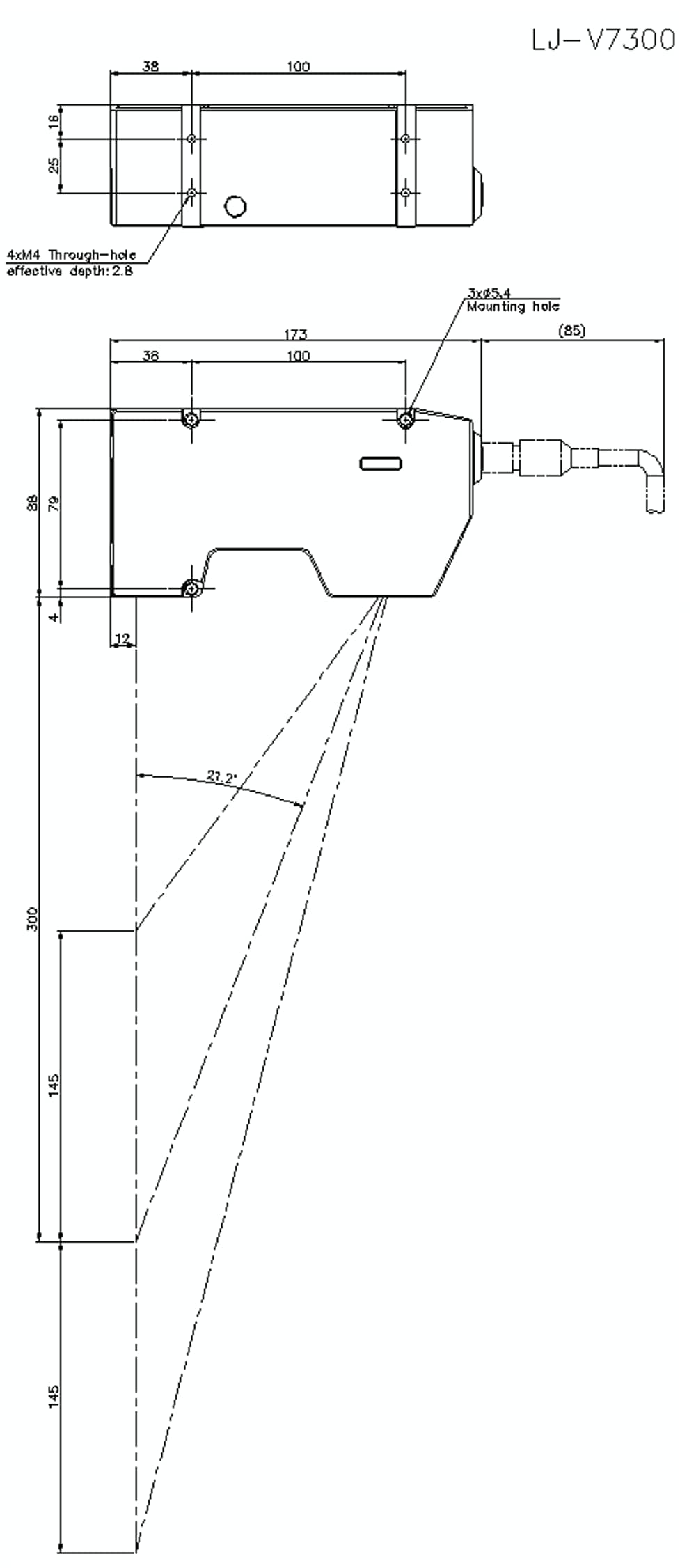

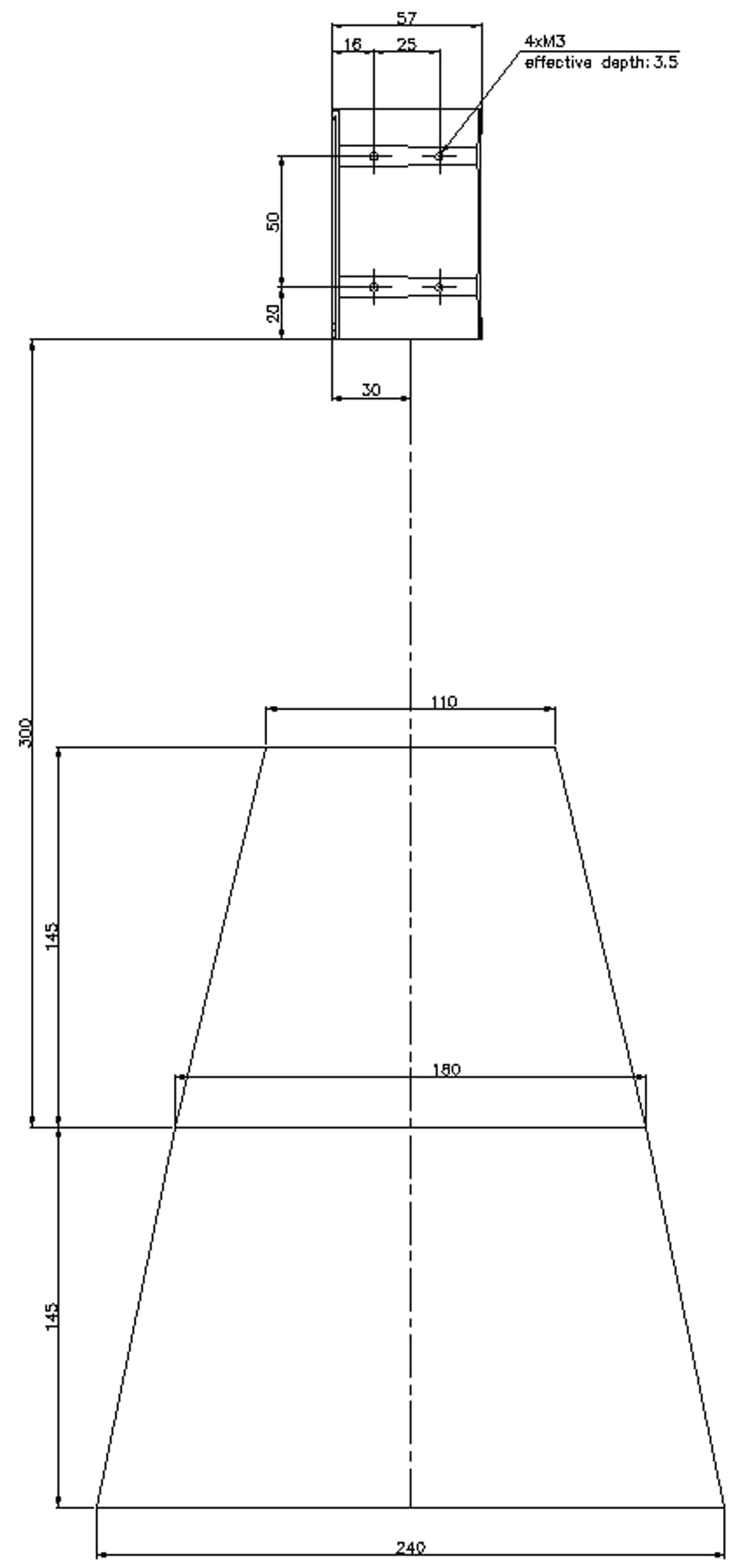

产品尺寸
