规格

型号			LJ-X8900
基准距离			980 mm
测量范围	Z 轴（高度）		±400 mm (F.S.=800 mm)
	X 轴（宽度）	近	300 mm
		基准距离	510 mm
		远	720 mm
光源			蓝色半导体激光
光源	波长		405 nm(可见光)
	激光等级		2M 类激光产品 (IEC60825-1、FDA(CDRH) Part 1040.101)2
	输出		10 mW
光点直径			约 622 mm×566 µm (基准距离上的)
重复精度	Z 轴（高度）		10 µm34
	X 轴（宽度）		25 µm35
直线性	Z 轴（高度）		Near ～参考距离: ±0.015% of F.S. (±0.004%) 全部区域: ±0.05% of F.S. (±0.006%)*6
轮廓数据间隔	X 轴（宽度）		225 µm (100 µm 至)*7
轮廓数据数量			3200 点
HDR（高动态范围）			单帧 HDR*8
激光照射位置确认功能	光源		蓝色 LED(405 nm)
温度特性			0.01％ of F.S./℃
环境抗耐性	外壳防护级		IP67(IEC60529)*9
	环境光照		白炽灯：10000 lux 以下*10
	环境温度		0 至 +45℃*11
	相对湿度		20 至 85%RH(无结露)
	抗震性		10 至 57 Hz 双振幅 1.5 mm X、Y、Z 方向各 3 小时
	耐冲击性		15 G / 6 msec
材质			铝
重量			约 1600 g
1 根据 FDA(CDRH)中的 Laser Notice No.56，以 IEC60825-1 基准进行分类。 2 请不要用光学器材(如放大透镜、放大镜、显微镜、望远镜及双筒望远镜等)直接观测激光光束。用光学器材观察激光输出可能会对眼睛造成伤害。 3 在基准距离上取 4096 次平均值即为该值。 4 测量目标物为基恩士标准物体。使用高度/ 位置工具在初始设定区域测量的高度平均值即为该值。其他为初始设定。 5 测量目标物为针规。使用高度/ 位置工具测量针规 R 面和边缘的交点位置即为该值。其他为初始设定。 6 测量目标物为基恩士标准物体。在经过 64 次平滑处理和 8 次平均化后测得的轮廓数据。其他为初始设定。(　)内为所有轮廓平均数据的代表示例。 7 可以调整轮廓数据间隔，调整后X 方向的测量范围也会变化。 8 1 次拍摄(曝光)就可以稳定、高精度地测量黑色(反射率小)至光泽面(反射率大)。 9 连接了感测头电缆(CB-B)或延长电缆(CB-BE)时的值。CB-BL 连接时除外。 10 白纸测量时，在对准受照白纸时感测头受光面的光亮程度。 *11 感测头需安装在金属板上使用。

规格

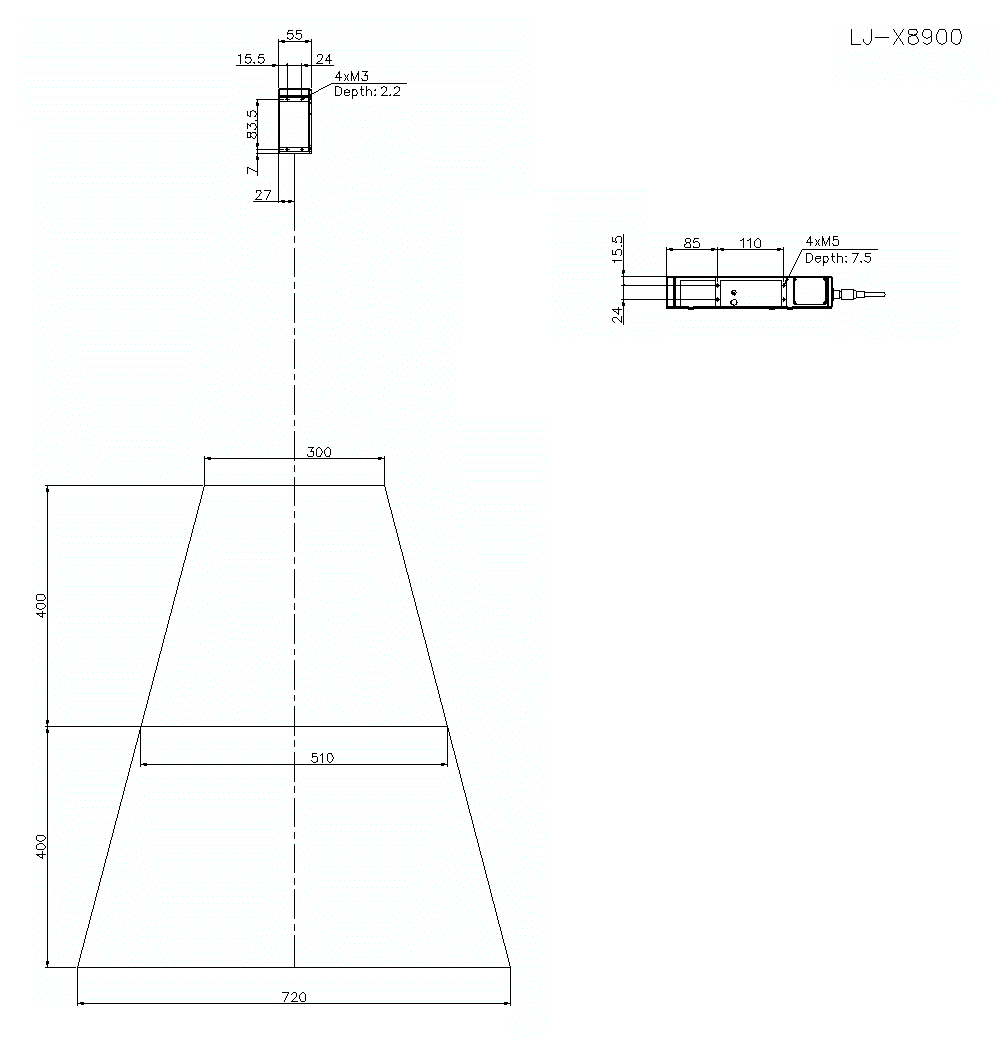

产品尺寸
