规格

型号

LJ-X8200

基准距离

245 mm

测量范围

Z 轴(高度)

±34 mm
(F.S.=68 mm)

X 轴(宽度)

64 mm

基准距离

72 mm

80 mm

光源

蓝色半导体激光

光源

波长

405 nm(可见光)

激光等级

2M 类激光产品 (IEC60825-1、FDA(CDRH) Part 1040.10*1)*2

输出

10 mW

光点直径

约 115 mm×116 µm (基准距离上的)

重复精度

Z 轴(高度)

1 µm*3*4

X 轴(宽度)

3 µm*3*5

直线性

Z 轴(高度)

±0.04% of F.S.
(±0.006%)*6

轮廓数据间隔

X 轴(宽度)

25 µm
(20 µm 至)*7

轮廓数据数量

3200 点

HDR(高动态范围)

单帧 HDR*8

激光照射位置确认功能

光源

蓝色 LED(405 nm)

温度特性

0.01% of F.S./℃

环境抗耐性

外壳防护级

IP67(IEC60529)*9

环境光照

白炽灯:10000 lux 以下*10

环境温度

0 至 +45℃*11

相对湿度

20 至 85%RH(无结露)

抗震性

10 至 57 Hz 双振幅 1.5 mm X、Y、Z 方向各 3 小时

耐冲击性

15 G / 6 msec

材质

重量

约 1200 g

*1 根据 FDA(CDRH)中的 Laser Notice No.56,以 IEC60825-1 基准进行分类。
*2 请不要用光学器材(如放大透镜、放大镜、显微镜、望远镜及双筒望远镜等)直接观测激光光束。用光学器材观察激光输出可能会对眼睛造成伤害。
*3 在基准距离上取 4096 次平均值即为该值。
*4 测量目标物为基恩士标准物体。使用高度/ 位置工具在初始设定区域测量的高度平均值即为该值。其他为初始设定。
*5 测量目标物为针规。使用高度/ 位置工具测量针规 R 面和边缘的交点位置即为该值。其他为初始设定。
*6 测量目标物为基恩士标准物体。在经过 64 次平滑处理和 8 次平均化后测得的轮廓数据。其他为初始设定。( )内为所有轮廓平均数据的代表示例。
*7 可以调整轮廓数据间隔,调整后X 方向的测量范围也会变化。
*8 1 次拍摄(曝光)就可以稳定、高精度地测量黑色(反射率小)至光泽面(反射率大)。
*9 连接了感测头电缆(CB-B*)或延长电缆(CB-B*E)时的值。CB-B**L 连接时除外。
*10 白纸测量时,在对准受照白纸时感测头受光面的光亮程度。
*11 感测头需安装在金属板上使用。

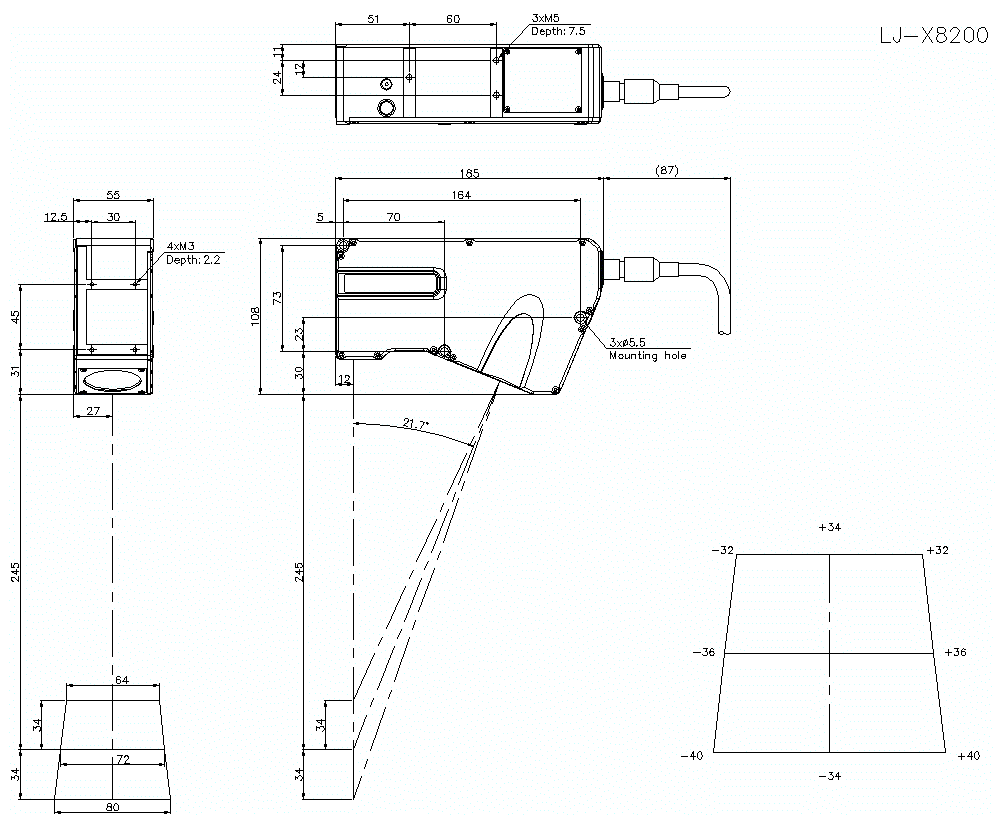

产品尺寸

* 如果字符难以读取,请确认CAD或手册。

LJ-X8200 Dimension 01
