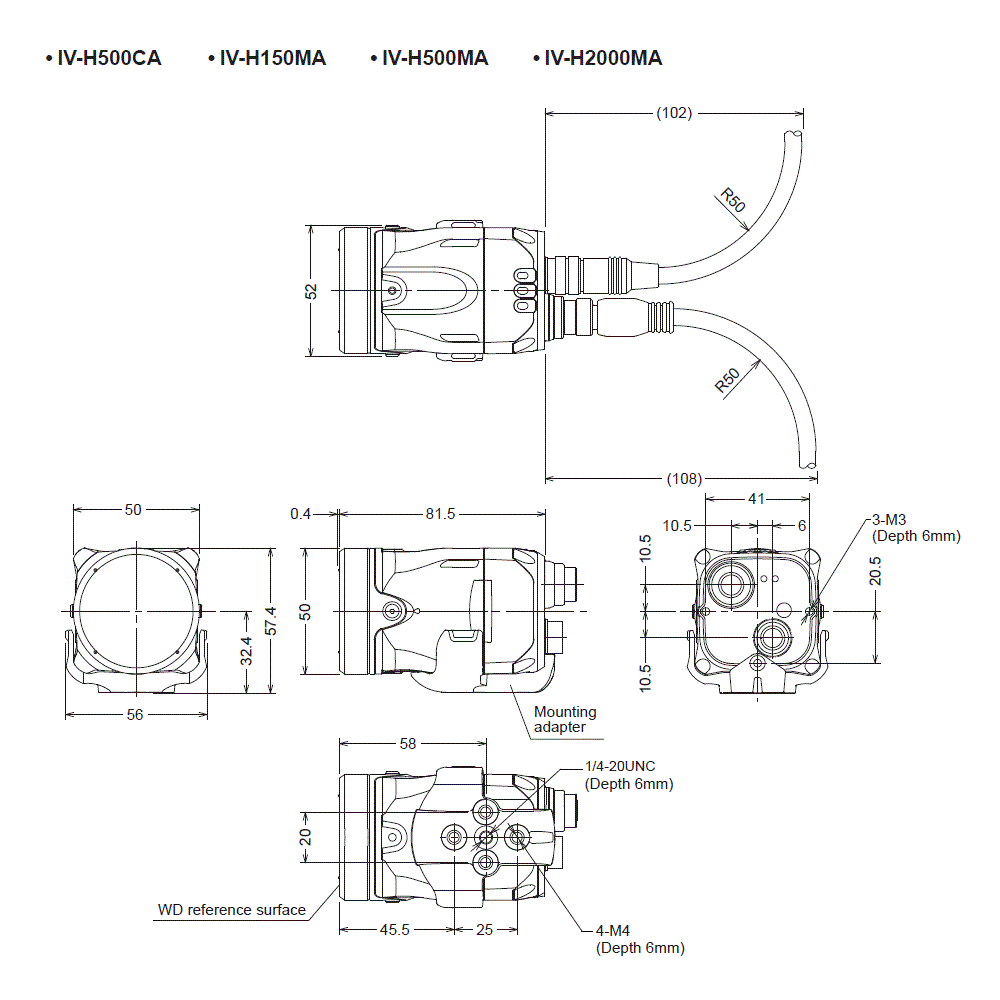

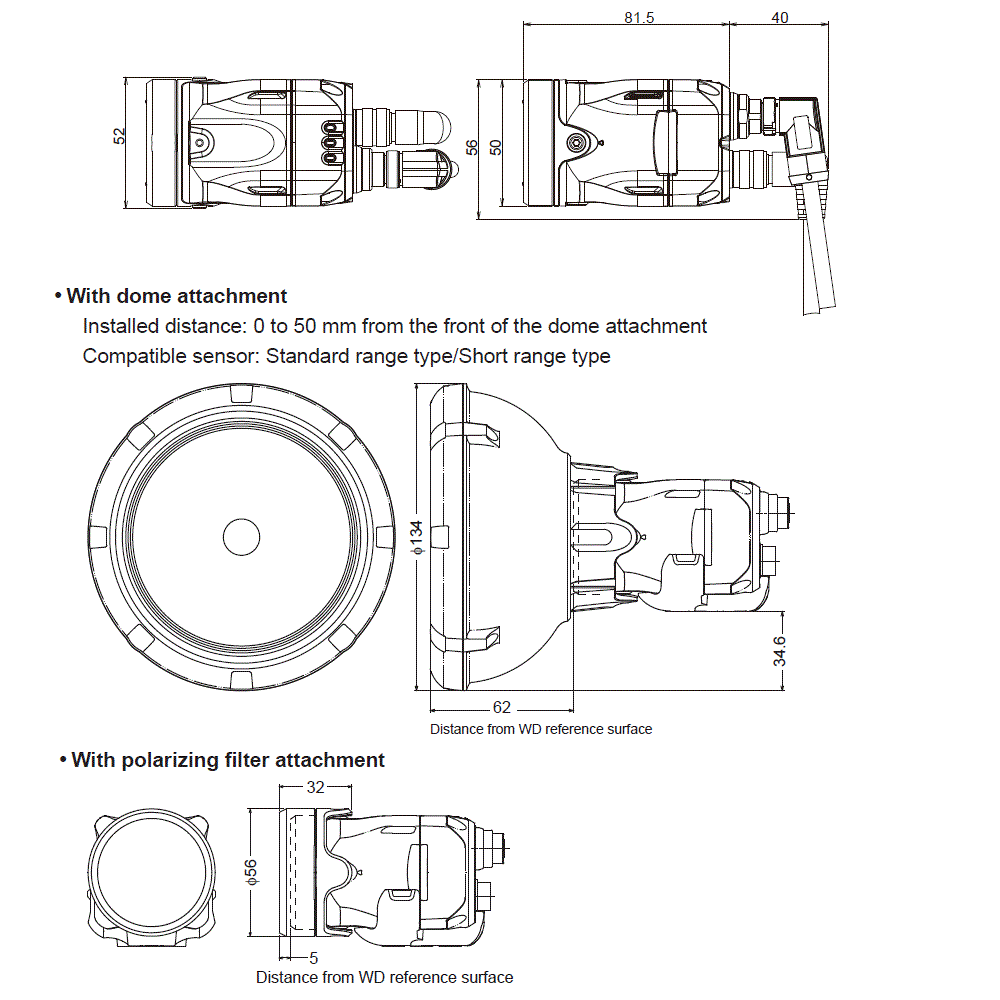

类型

近距离

安装距离

50 至 150 mm

视野

安装距离 50 mm：12 (水平) × 9 (垂直) mm 至
安装距离 150 mm：36 (水平) × 27 (垂直) mm

图像接收元件

类型

1/3 英寸 黑白 CMOS

像素数

752 (水平) × 480 (垂直)

焦点调节

自动*1

曝光时间

1/20 至 1/25,000

照明

光源

红色 LED

亮灯方式

脉冲亮灯/DC 亮灯 可切换

工具

种类

廓判别、颜色面积*2、面积*3、边缘像素、宽度/高度、直径、有无边缘、节距、位置修正、高速位置修正 (1 轴边缘/2 轴边缘)

配置数

识别工具：16 个工具、位置修正工具：1 个工具*4

设置切换(程序)

32 个程序

图像履历

保存张数

300 张*5*6

保存条件

仅限 NG/全部 可选择*6

分析信息

OFF/统计/柱状图/相似度一览 可切换
统计时：处理时间 (最新值、MAX、MIN、AVE)、OK 数、NG 数、触发数、触发错误数、按工具判断结果一览
柱状图时：柱状图、相似度 (最新值、MAX、MIN、AVE)、OK 数、NG 数
相似度一览时：按工具判断结果一览、按工具相似度一览、按工具判断栏一览*7

其他功能

HDR、高增益、彩色滤光片*2、数码缩放*3、亮度补偿、矩形补偿、白平衡*2、屏蔽功能、彩色柱状图功能、测试运行、工具自动调节、输入显示器、输出测试、保密设定、模拟器*8、附加传感器日期时间信息、缩放功能、发生 NG 传感器一览、NG 保持

指示灯

PWR/ERR、OUT、TRIG、STATUS、LINK/ACT

输入

种类

无源触点输入/电压输入 可切换
无源触点输入时：ON 电压 2 V 以下、OFF 电流 0.1 mA 以下、ON 电流 2 mA (短路时)
电压输入时：最大额定输入电压 26.4 V、ON 电压 18 V 以上、OFF 电流 0.2 mA 以下、ON 电流 2 mA (24 V 时)

点数

6 点 (IN1 至 IN6)

功能

IN1：外部触发、IN2 至 IN6：可分配任意功能使用
可分配的功能：程序切换、错误区域、外部标准图像注册

输出

种类

集电极开路输出 NPN/PNP 可切换、N.O./N.C. 可切换
NPN 集电极开路输出时：最大额定电压 26.4 V 50 mA、剩余电压 1.5 V 以下
PNP 集电极开路输出时：最大额定电压 26.4 V 50 mA、剩余电压 2 V 以下

点数

4 点 (OUT1 至 OUT4)

功能

可分配任意功能使用
可分配的功能：综合判断结果、运转、忙、错误、位置修正结果、各工具的判断结果、各工具的逻辑运算结果

Ethernet

规格

100BASE-TX/10BASE-T*9

连接器

M12 4 pin 连接器*9

网络功能

FTP 客户端功能、EtherNet/IPTM、PROFINET

额定

电源电压

24 VDC ±10 % (包括纹波)

消耗电流

0.6 A 以下

环境抗耐性

外壳防护等级

IP67*10

环境温度

0 至 +50 °C (无冻结)

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时*11

耐冲击性

500 m/s2、6 个方向 各 3 次*11

材质

主装置壳体：铸铝、密封垫：NBR、前面盖板：丙烯酸树脂、安装器具：POM

重量

约 270 g
