规格

型号				IV-HG150MA
类型				窄视野型
安装距离				40 至 150 mm
视野				安装距离 40 mm：8 (水平) × 6 (垂直) mm 至安装距离 150 mm：32 (水平) × 24 (垂直) mm*1
图像接收元件	类型			1/3 英寸黑白 CMOS
	像素数			752 (水平) × 480 (垂直)
焦点调节				自动*2
曝光时间				1/20 至 1/50,000
照明	光源			白色 LED
	亮灯方式			脉冲亮灯/DC 亮灯可切换
指示灯				2 个灯 (2 个灯的显示内容相同)
环境抗耐性	外壳防护等级			IP67*3
	环境温度			0 至 +50 °C (无冻结)
	相对湿度			35 至 85 % RH (无凝结)
	抗震性			10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时*4
	耐冲击性			500 m/s2、6 个方向各 3 次*4
材质				主装置壳体：锌铸件、前面盖板：丙烯酸树脂(硬涂层)、动作指示灯盖板：TPU
重量				约 75 g
1 使用放大镜头附件 (OP-87902) 时，为安装距离 18 mm：4 (水平) × 3 (垂直) mm 至安装距离 27 mm：7 (水平) × 5.2 (垂直) mm。 2 安装时可自动调节焦点位置。运行中不动作。可按程序注册焦点位置。 3 安装偏光镜附件 (OP-87899/OP-87900/OP-87901/OP-87902) 时除外。 4 安装 IV-HG 用圆型照明辅助附件 (IV-GD05/IV-GD10) 时除外。

产品尺寸

* 如果字符难以读取，请确认CAD或手册。

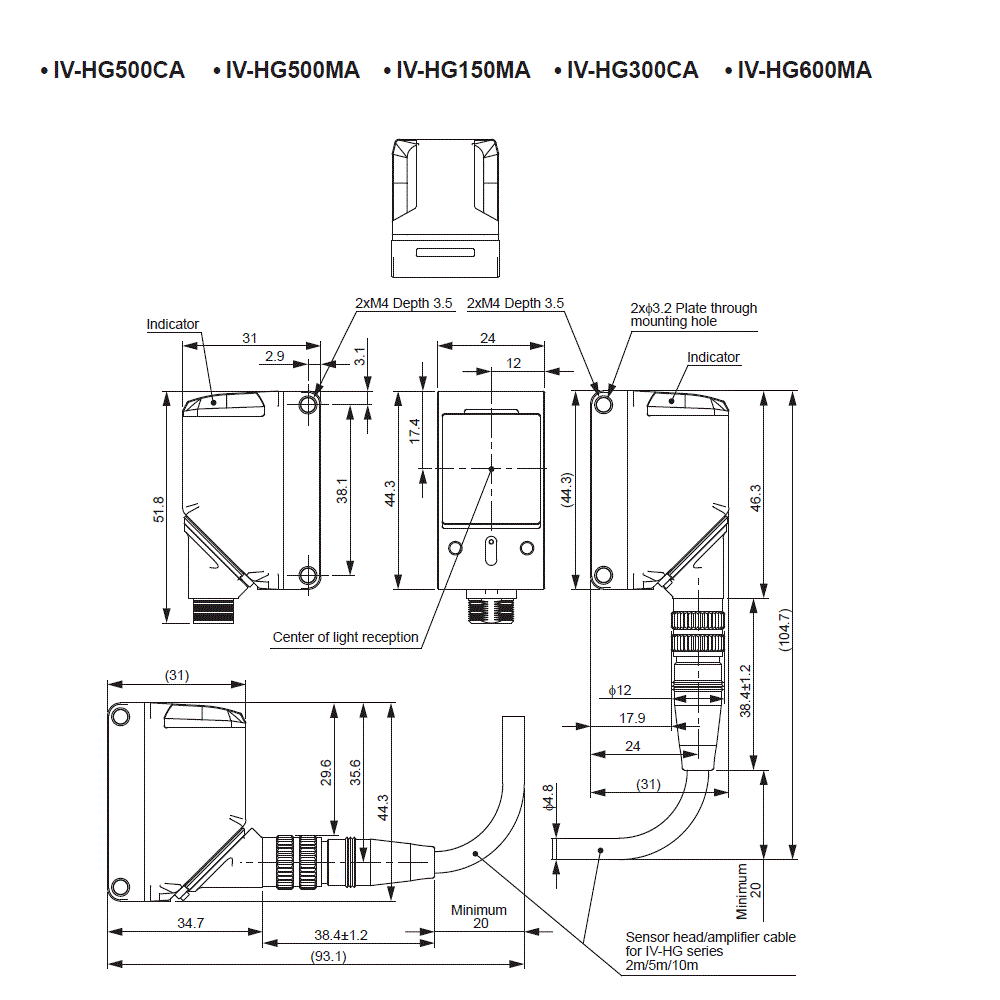

IV-HG(CAMERA) Dimension

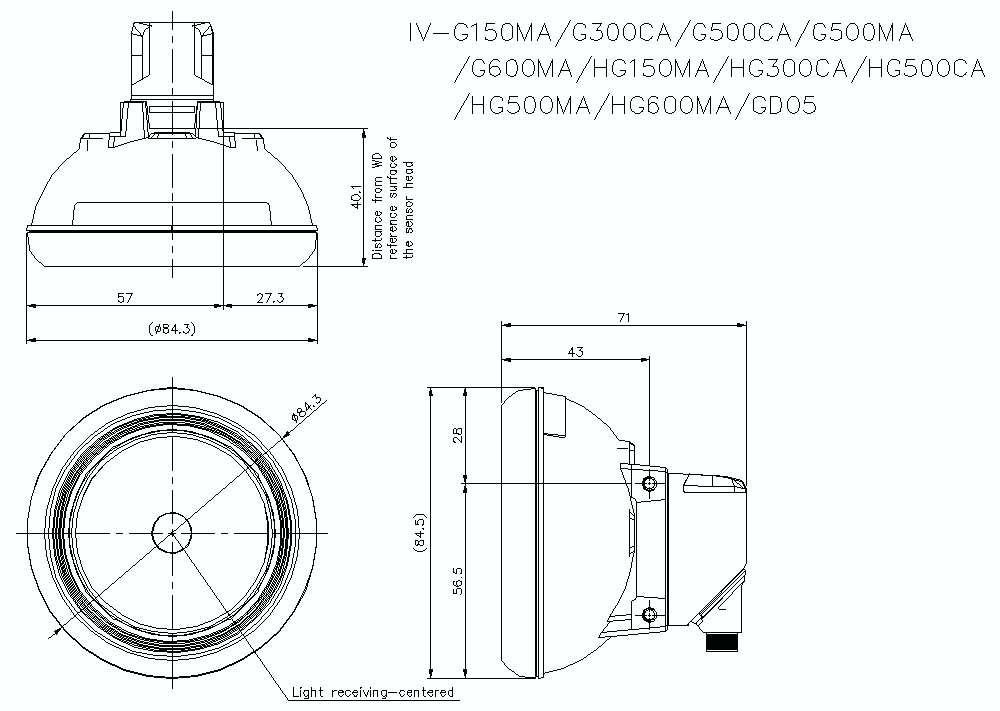

IV-G/HG/CAMERA/GD05 Dimension

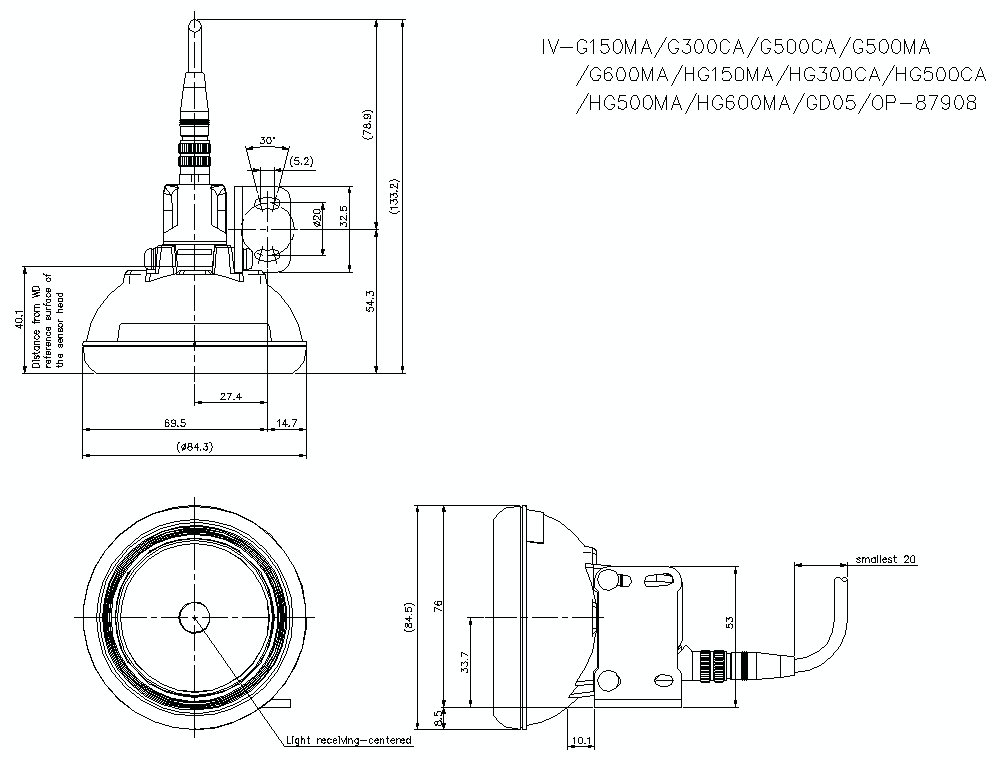

IV-G/HG/CAMERA/GD05/OP87908 Dimension

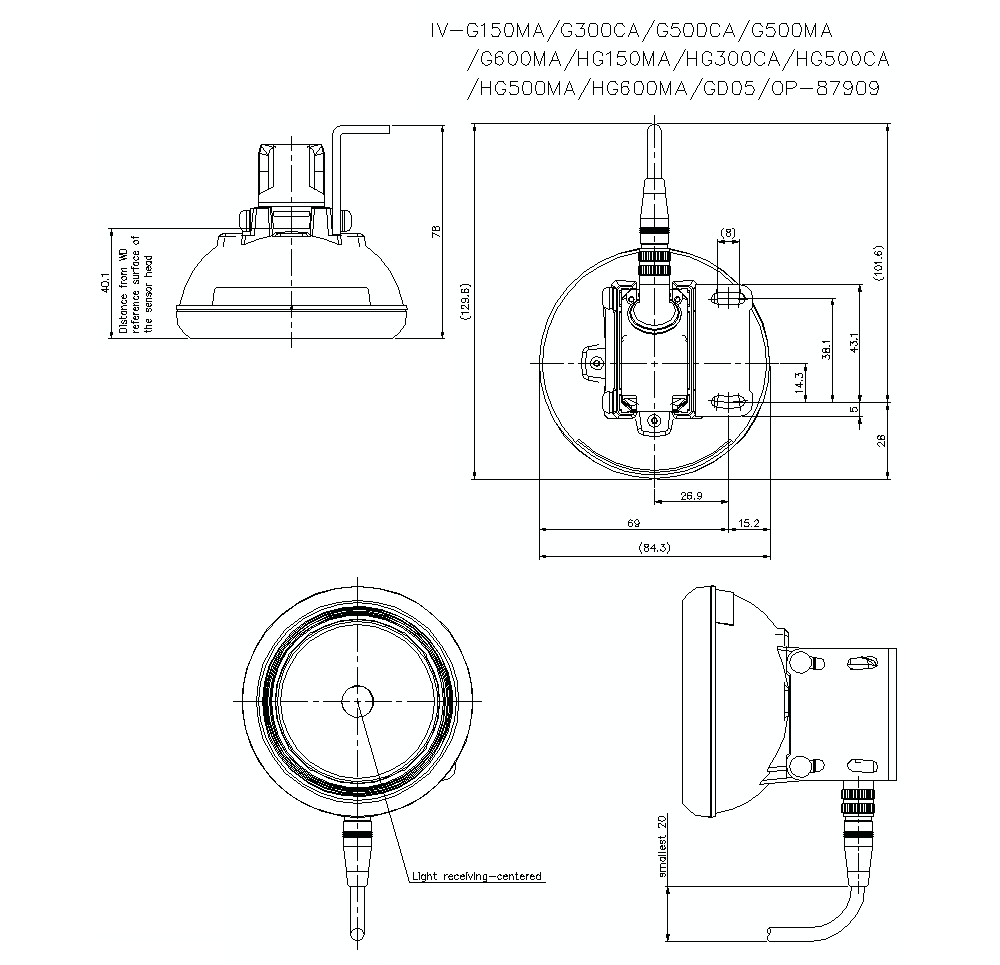

IV-G/HG/CAMERA/GD05/OP87909 Dimension

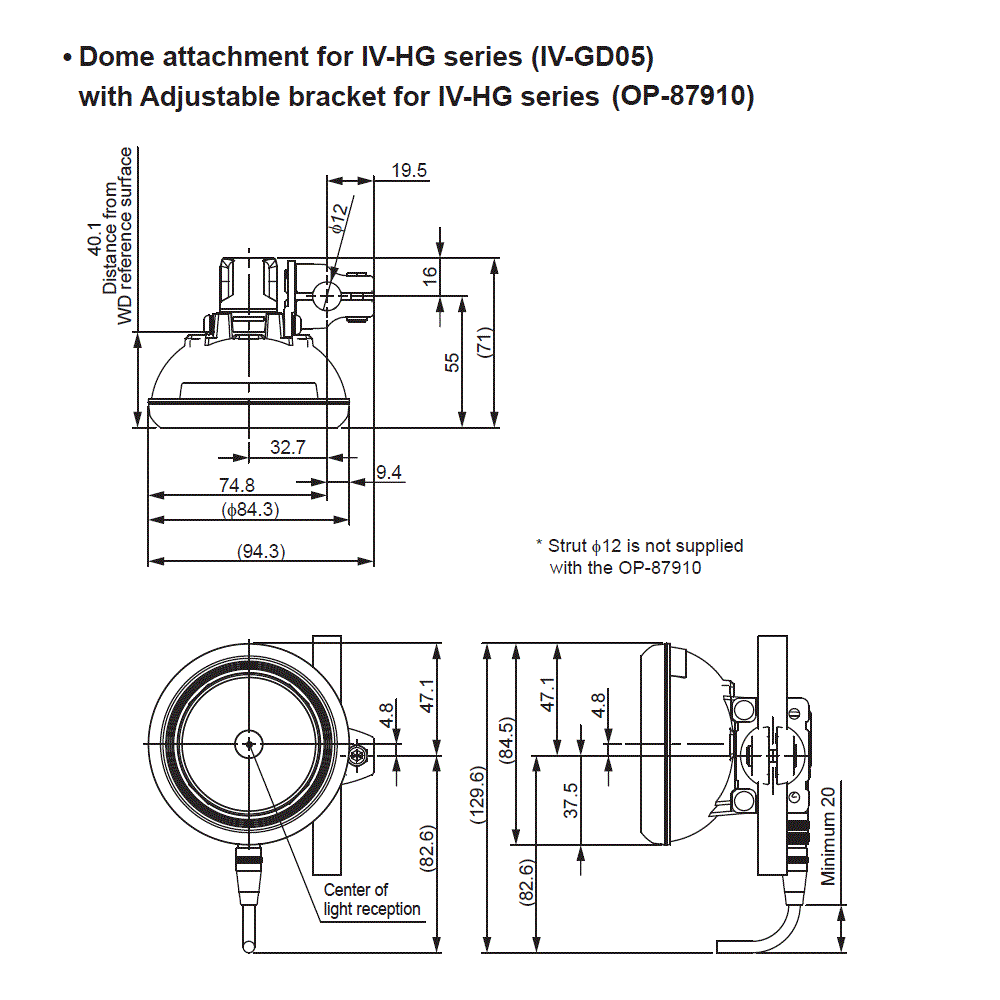

IV-HG(CAMERA)/GD05/OP-87910 Dimension

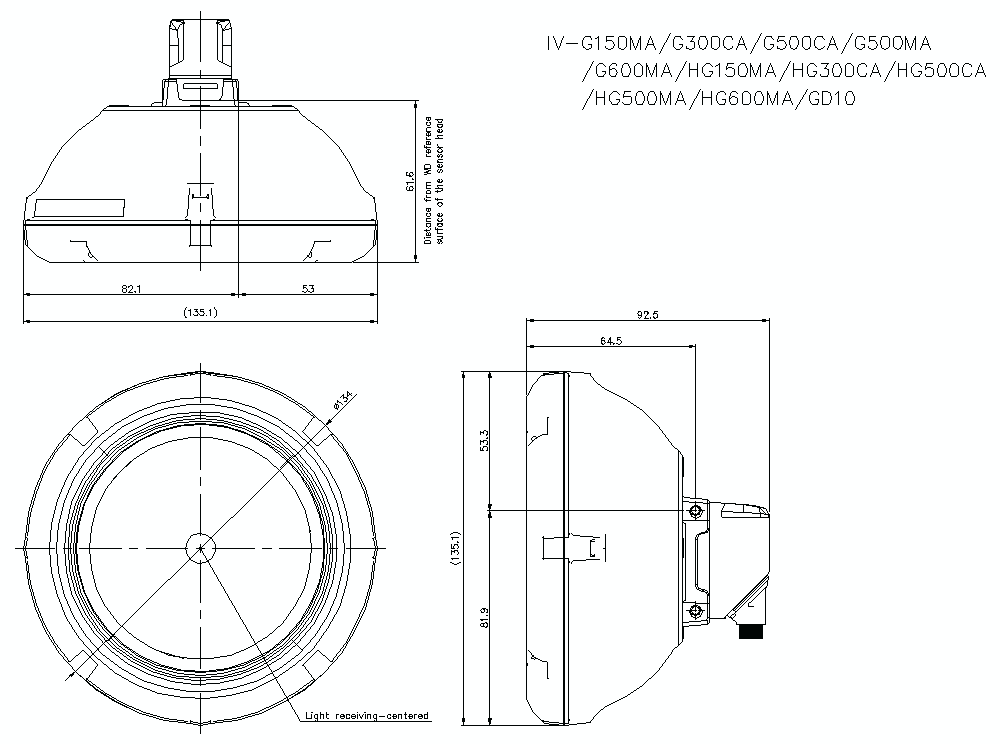

IV-G/HG/CAMERA/GD10 Dimension

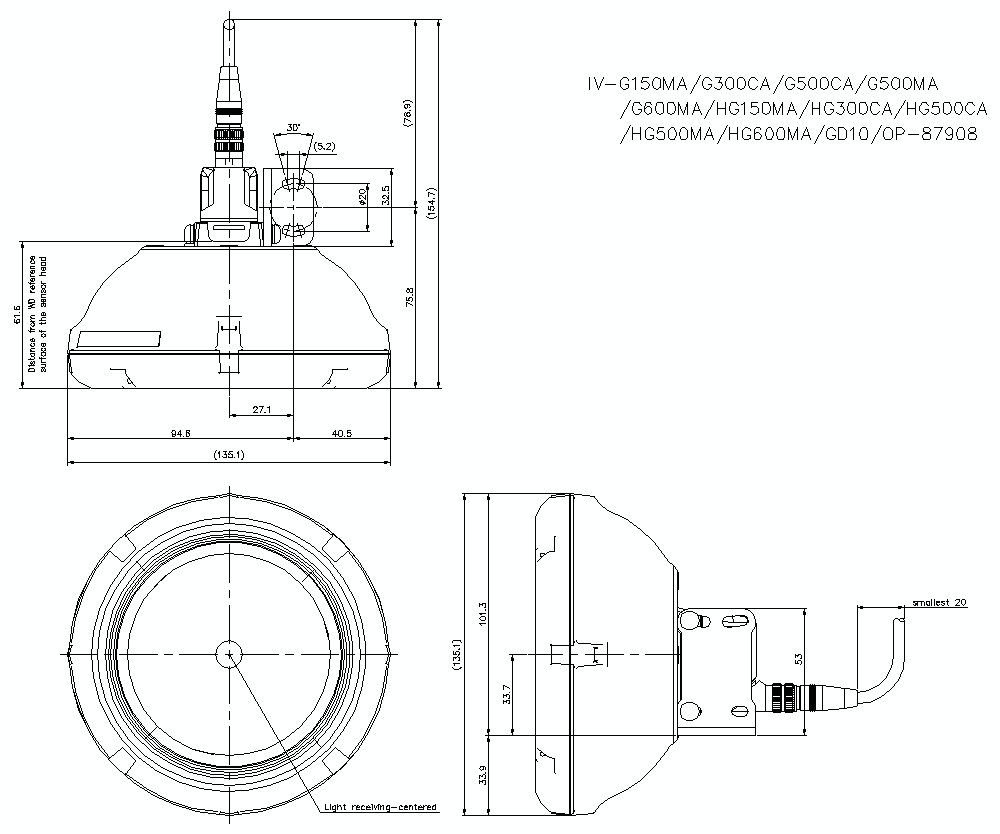

IV-G/HG/CAMERA/GD10/OP87908 Dimension

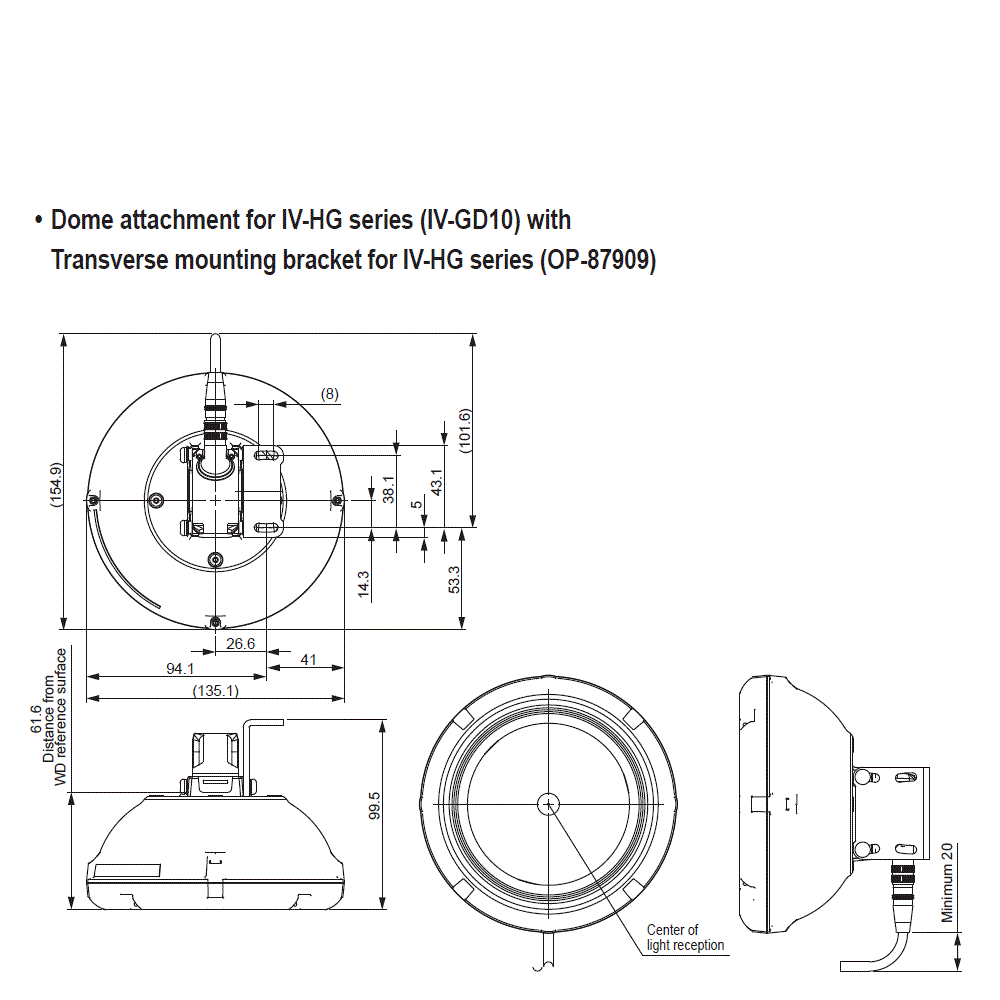

IV-HG(CAMERA)/GD10/OP-87909 Dimension

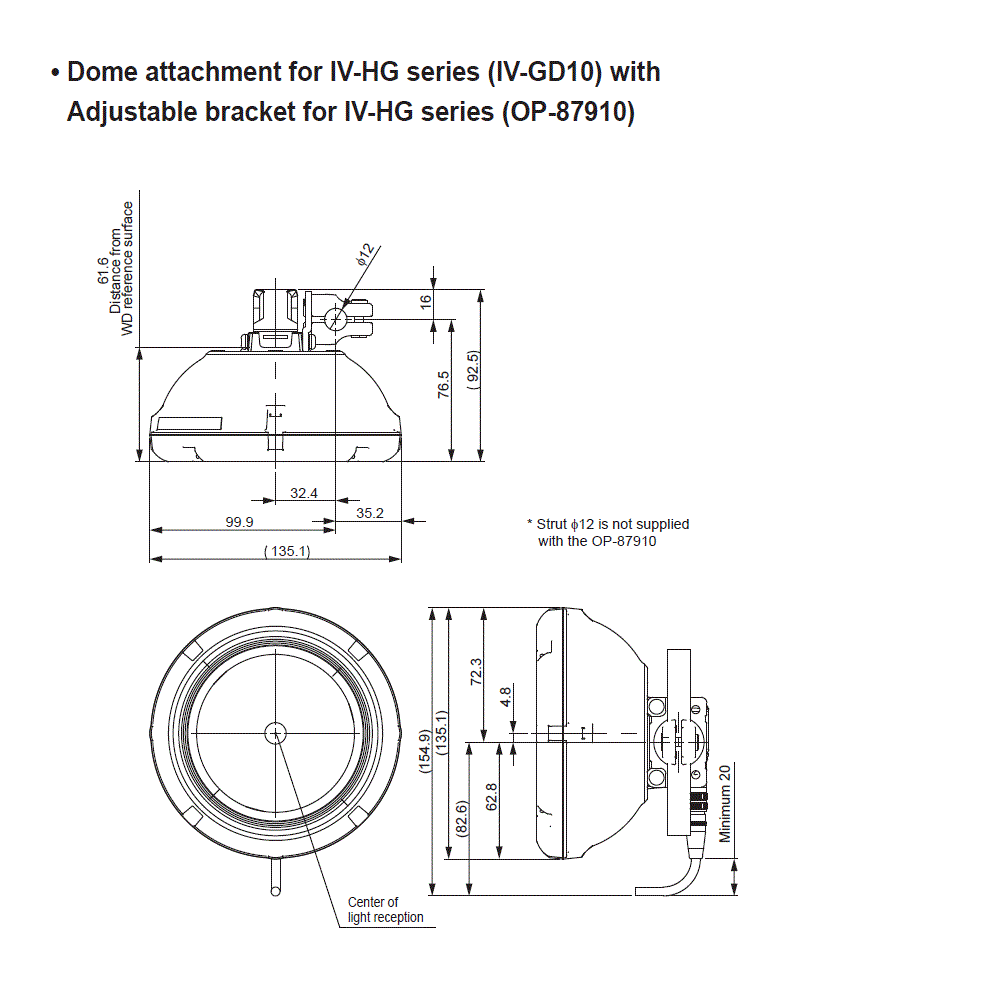

IV-HG(CAMERA)/GD10/OP-87910 Dimension

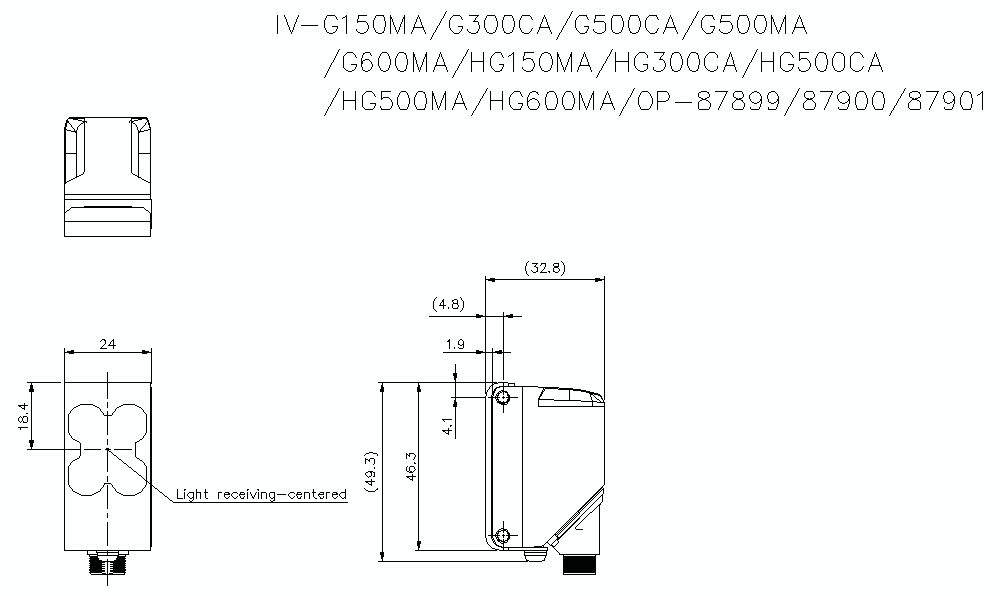

IV-G/HG/CAMERA/OP/87899/87901 Dimension

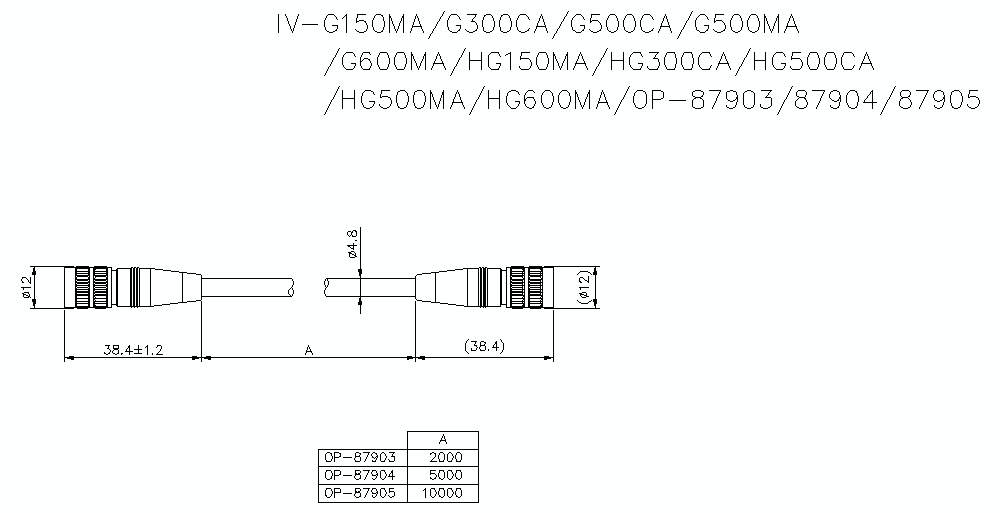

IV-G/HG/CAMERA/OP/87903/87905 Dimension

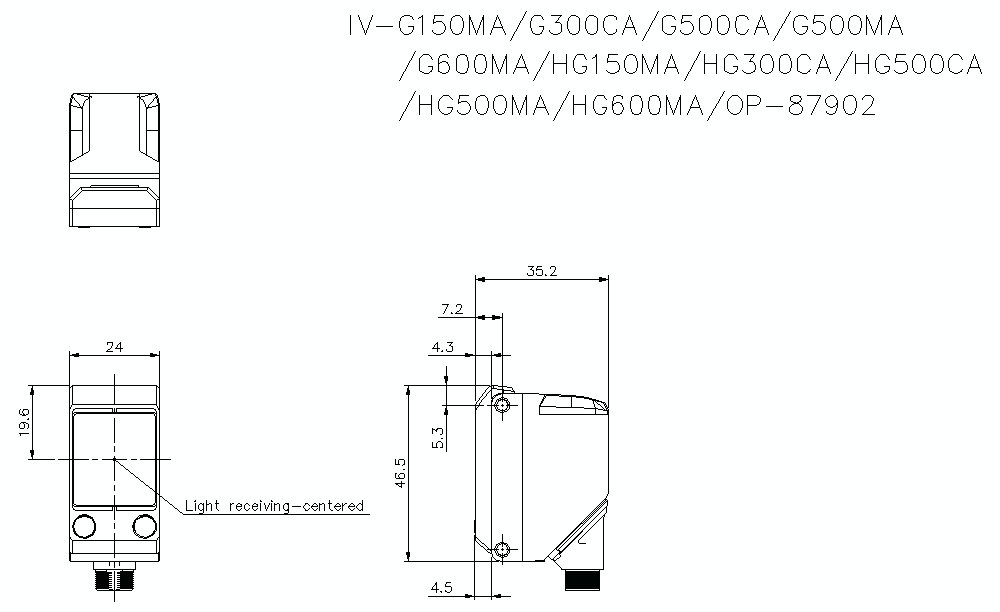

IV-G/HG/CAMERA/OP87902 Dimension

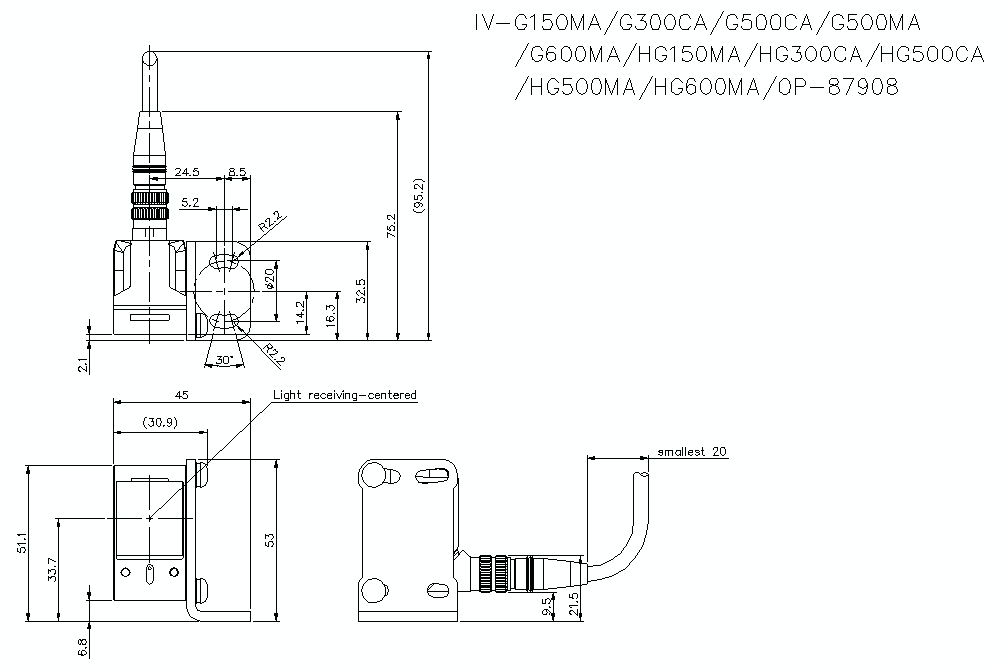

IV-G/HG/CAMERA/OP87908 Dimension

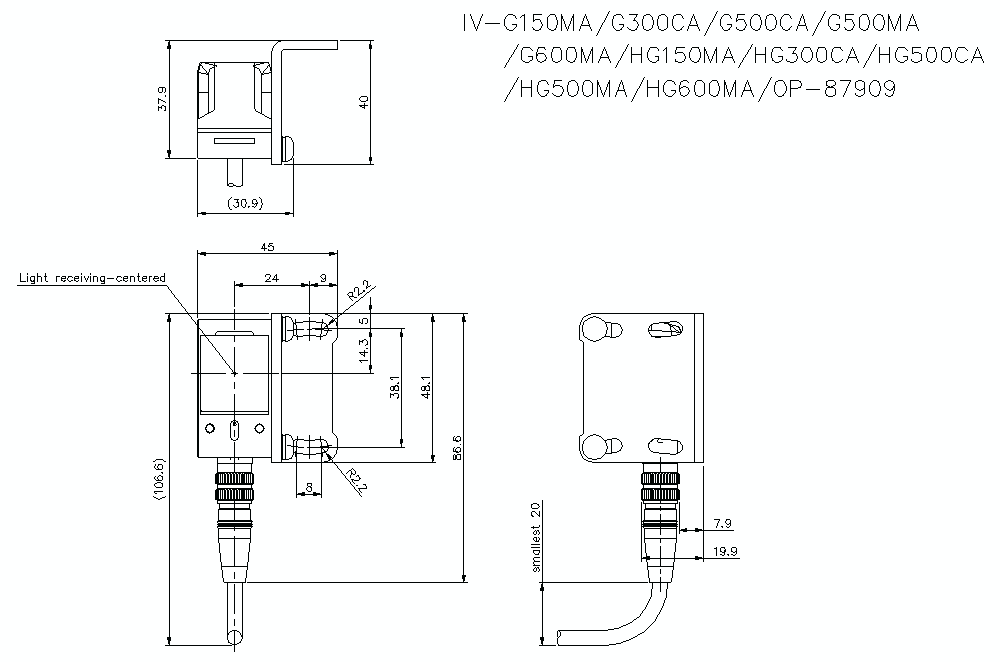

IV-G/HG/CAMERA/OP87909 Dimension

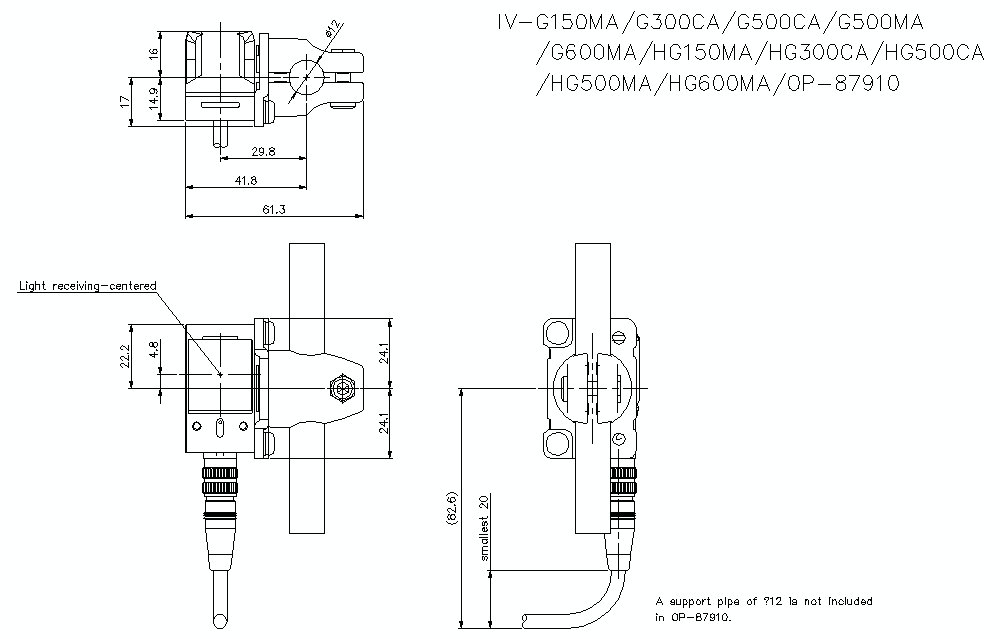

IV-G/HG/CAMERA/OP87910 Dimension
