类型

放大器单元 分机

功率消耗

正常

最大 2,200 mW (30 V 时，最大 73.3 mA)

环保 - 条形

最大 1,700 mW (30 V 时，最大 56.7 mA)

环保 - 全部

最大 1,600 mW (30 V 时，最大 53.3 mA)

显示指示灯

两个 7 段显示器 (当前值: 3 位红色 LED 指示灯，预设值: 3 位绿色 LED 指示灯) + 双色 13 级条形 LED (红色、绿色)

输出型

NPN

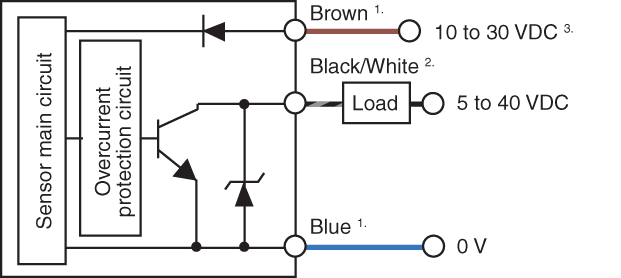

控制输出

NPN 集电极开路 x 2 ch、最大 40V 直流/最大 100 mA、残余电压最大 1 V

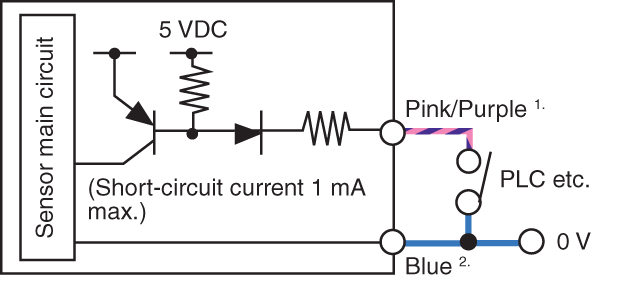

控制输入

放射停止输入、通道切换输入、偏移输入、计时输入，每个输入的响应时间：20 ms

响应时间

1.5/3/10/20/50 ms

工作状态指示灯

控制输出: 红色 LED x 2 频道显示: 绿色 LED x 2 激光辐射放射指示灯：绿色 LED 其它: 绿色 LED x 2/红色 LED x 3

额定

电源电压

10 至 30 VDC、包括纹波 (P-P) 10 %*1

环境抗耐性

环境温度

-10 至 +55 °C (无冻结)

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 各轴 2 个小时

材质

罩壳材料、显示屏盖: 聚碳酸酯; 触键: 聚甲醛; 电缆: PVC

重量

约 110 g
