类型

1- 元单展扩线

输出型

NPN

光源

红色 LED

敏感度调整/模式选择

按钮

反应时间

250 µs

操作模式

LIGHT-ON/DARK-ON (开关选择)

显示指示器

输出指示灯: 红色 LED; 稳定运转指示灯: 绿色 LED 校准指示灯: 橙色 LED

延时功能

延时开 40 ms/延时关 40 ms/计时器 (可用开关选择)

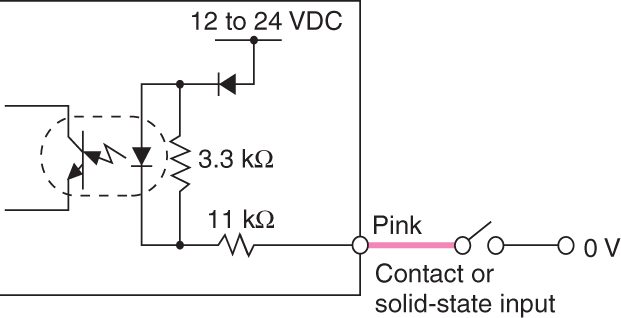

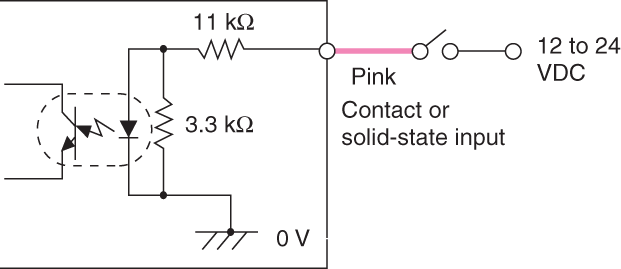

输入

无电压输入(接触式，固体状态)

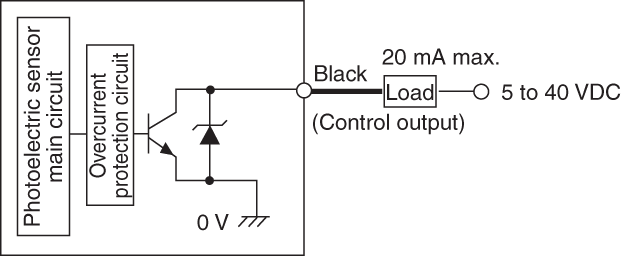

控制输出

NPN 开放式集电器 最大 100 mA (最大 24 VDC) 剩余电压：最大 1 V

稳定性输出

NPN 开放式集电器 最大 50 mA (最大 40 VDC) 剩余电压：最大 1 V*1

保护电路

反极性保护，过电流保护，过压吸收器

部件扩展

可连接 16 个扩展部件 (共 17 个部件)*2

相互抗干扰

4台

额定

电源电压

12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下*3

消耗电流

35 mA 以下

环境抗耐性

环境光照

白炽灯：最大 10,000 lux、日光：最大 20,000 lux

环境温度

-10 至 +55 °C (无冻结)*4

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时

耐冲击性

500 m/s2、X,Y,Z 方向各 3 次

外壳材料

聚碳酸酯

重量

约 40 g
