类型

1 路输出型

输出型

NPN

输入/ 输出形态

M8 连接器 *1

主单元/扩展单元

主装置

控制输出

1 路输出
NPN 连接器开路 24 V，最大 100 mA，残留电压最大 1 V

外部输入

1
输入时间 2 ms(ON)/20 ms(OFF)或更长 (选择外部校准时为 25 ms 或更长 (ON/OFF))

输出切换

LIGHT-ON / DARK-ON (可用开关选择)

光源

红色，4 元素 LED(波长：630 nm)

计时器功能

计时器关闭 / 断开延时计时器 / 开启延时计时器 / 单次计时器

响应时间

50 µs (HIGH SPEED) /250 µs (FINE) /500 µs (TURBO) /1 ms (SUPER) /4 ms (ULTRA) /16 ms (MEGA)

抗干扰单元数量

0 个装置(无法扩展)

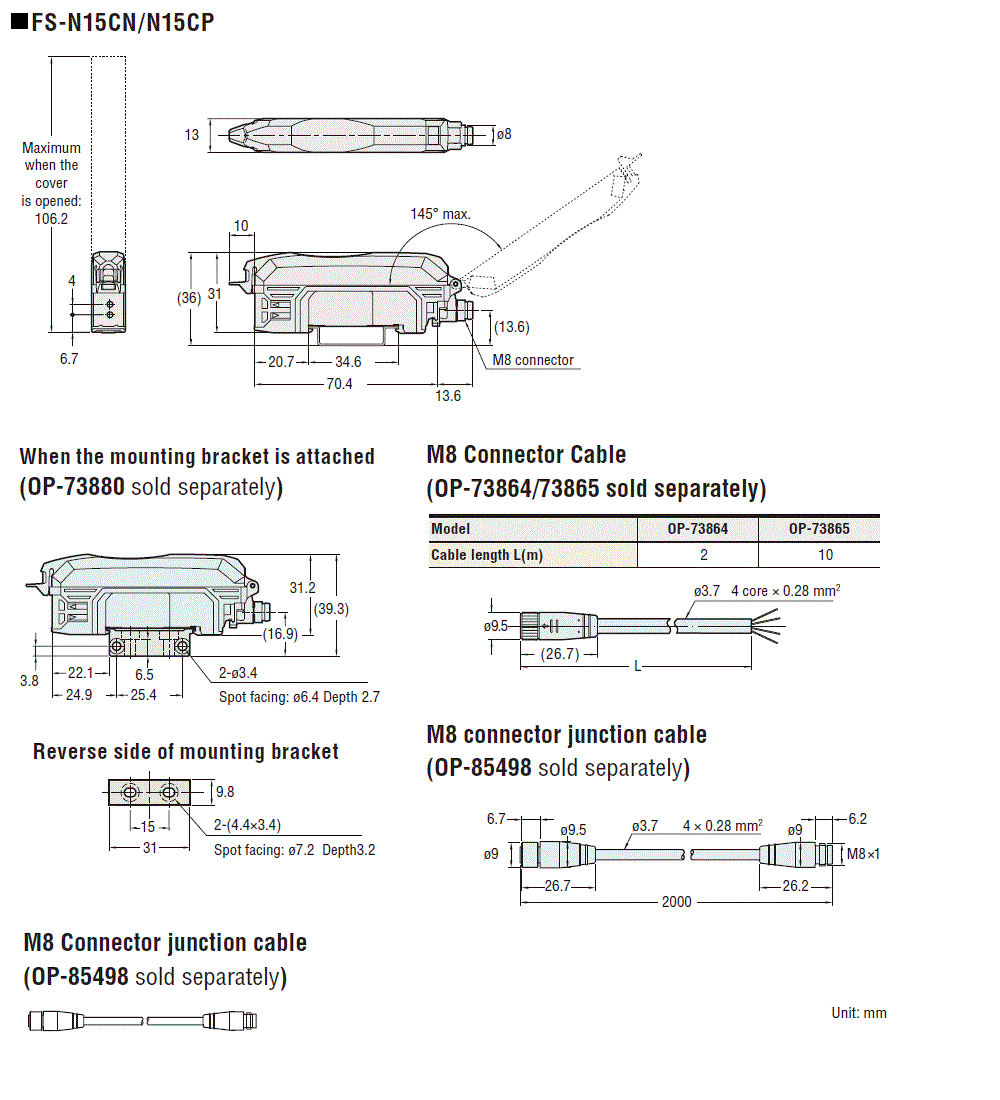

外壳尺寸

30.3 mm (H) x 9.8 mm (W) x 71.8 mm (D)

增设扩展单元

0 个装置(无法扩展)

保护电路

逆电源连接保护、输出过电流保护和、输出电涌保护

额定

电源电压

12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下

电流消耗

正常：最大 900 mW (24 V 时，最大 36 mA；12 V 时，最大 48 mA)*2
节能模式：最大 800 mW (24 V 时，最大 32 mA；12 V 时，最大 39 mA)*2
全节能模式：最大 470 mW (24 V 时，最大 19 mA；12 V 时，最大 23 mA)

环境抗耐性

外壳防护级

IP66*3*4

环境光照

白炽灯：20,000 lux 或 更低、日光灯：30,000 lux 或 更低

环境温度

-20 至 +55 °C (无冻结)

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时

耐冲击性

500 m/s2、X,Y,Z 方向各 3 次

外壳材料

适配器

玻璃增强 PBT

重量

约 30 g
