类型

高性能双路输出
电缆

输出型

NPN

主单元/扩展单元

扩展单元

控制输出

2
NPN 开路集电极 24 V；单路输出最大值：100 mA 或更低；双路输出总值：100 mA 或更低(单独使用)/20 mA 或更低(多重连接)；剩余电压 1 V 或更低

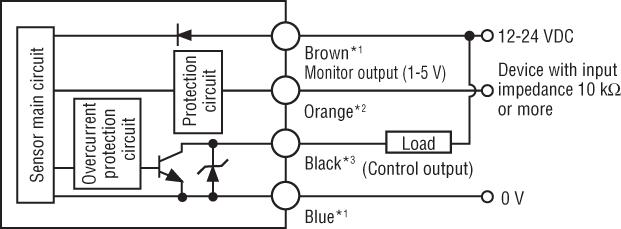

监视器输出(1-5 V)

―

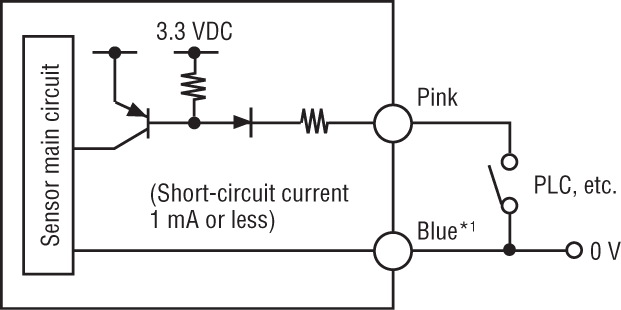

外部输入

1
输入时间 2 ms(ON)/20 ms(OFF)或更长 (选择外部校准时为 25 ms 或更长 (ON/OFF))

光源

红色 4 元素 LED

APC

可切换 ON/OFF(出厂设置：OFF)

响应时间

50 µs(HIGH SPEED)/250 µs(FINE)/500 µs(TURBO)/1 ms(SUPER)/4 ms(ULTRA)/16 ms(MEGA)

抗干扰单元数量

HIGH SPEED 无；FINE 四个；TURBO/SUPER/ULTRA/MEGA 8 个
(当设置为双倍时，抗干扰单元的数量也将翻倍)

增设扩展单元

最多可连接 16 个(双路输出型被视作两个单位)

额定

电源电压

12 至 24 VDC ±10 %、纹波 (P-P) 10 % 以下

电流消耗

标准模式：900 mW 或更低(24 V 时最大 36 mA，12 V 时最大 48 mA)*1
Eco on 模式：800 mW 或更低(24 V 时最大 32 mA，12 V 时最大 39 mA)*1
Eco Full 模式：470 mW 或更低(24 V 时最大 19 mA，12 V 时最大 23 mA)

环境抗耐性

环境光照

白炽灯：20,000 lux 或 更低、日光灯：30,000 lux 或 更低

环境温度

-20 至 +55 °C (无冻结)*2

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时

耐冲击性

500 m/s2、X,Y,Z 方向各 3 次

外壳材料

主单元和扩展单元的外壳材料均为聚碳酸酯

重量

约 70 g
