类型

回归反射型 *1
透明物体
检测

形状

矩形式

输出

NPN

连接形态

M12 螺旋线
接头 *2

检测距离

0.1 至 1 m
(使用 R-2L
反射镜时)

光点直径

―

光源

红外线 LED

灵敏度调整

1 圈旋钮调整器 (230°)

响应时间

500 µs

操作模式

LIGHT-ON/DARK-ON (可用开关选择)

指示灯 (LED)

输出: 橙色 LED, 稳定操作: 绿色 LED

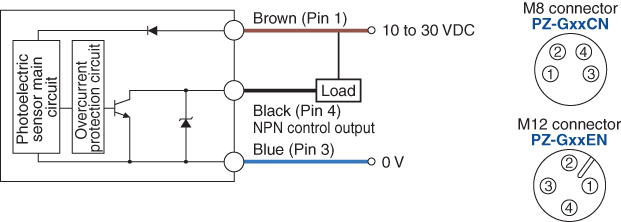

控制输出

集电极开路输出, 最大 30 V, 最大 100 mA, 残余电压: 最大 1 V

保护电路

相反极性、过流保护、突波吸收器

抗干扰

最多达 2 个装置 (使用自动差异频率功能)

紧固力矩

矩形式型号 (安装孔零件): 最大 0.5 N·m

额定

电源电压

10 至 30 VDC、包括纹波 (P-P) 10 %

消耗电流

34 mA 以下

环境抗耐性

外壳防护级

IEC：IP67/NEMA：4A、6、12/DIN：IP69K

环境光照

白炽灯：最大 5,000 lux、日光：最大 20,000 lux

环境温度

-20 至 +55 °C (无冻结)

相对湿度

35 至 85 % RH (无凝结)

抗震性

10 至 55 Hz、双振幅 1.5 mm、X,Y,Z 方向各 2 个小时

耐冲击性

1,000 m/s2、X,Y,Z 方向各 6 次

材料

外壳, M18 螺帽
(仅适用于螺纹式型号)

玻璃纤维增强 PBT

镜头盖

多芳基化合物 (PAR)

微调器

玻璃纤维增强聚酰胺 (PA)

外壳嵌入部

螺丝：铁镀镍锌、垫圈：腈丁二烯橡胶(NBR)

线缆 (仅适用于电缆型号)

聚氯乙烯 (PVC)

配件

操作手册

重量

矩形 M12 螺旋线易除接头型：约 30 g
