特点

              ● 35mm光阴极              ● 紫外灵敏
              ● 光纤输入窗              ● 光阴极门控

- 模块化设计

        条纹相机采用模块化结构设计，主要由主体单元、光学输入单元、扫描单元、读出单元和
软件组成。其中，SC－20系统的主体单元还包括控制面板、快门和图像增强器等部件。


- 专业化的软件

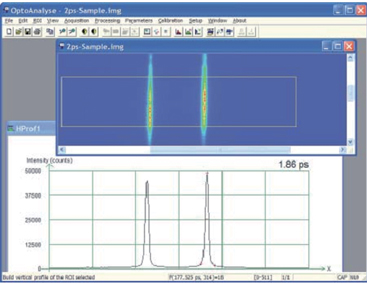

        OptoAnalyse 软件为Optoscope-SC系列条纹相机的操作和分析提供了方便。它可以实现对相机所有功能的控制以及图像的分析。该软件为时间和空间分析提供不同的工具。通过光子计数、漂移和抖动校正，可以实现高灵敏度和高时间分辨率的长时间测量。

+ 模拟信号图像获取或光子计数模式
+ 32bit编码的图像处理
+ 连续模式和单次模式操作
+ 序列信号获取模式下自动捕捉图像
+ 图像及其剖面信息的实时监控
+ FWHM显示和实时高斯拟合
+ 光谱仪控制和波长校准
+ 后期处理（数字滤波、剖面图、平均值等）
+ 适用于所有型号的读出相机
+ 漂移和抖动校正
+ 单一或多条纹相机系统控制


  主要应用领域


Ø同步辐射研究
Ø时间分辨荧光
Ø分子和等离子体物理		Ø气体放电
Ø激光多普勒干涉
Ø超快激光和电子束测量		Ø爆炸学
Ø飞秒光化学
Ø显微和荧光寿命成像（FLIM）


    应用案例

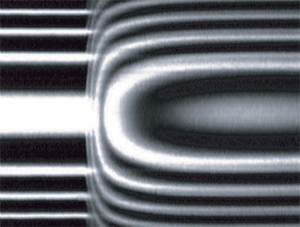

多普勒干涉的典型测量

 光谱响应灵敏度曲线


    技术参数



- 狭缝组合的选择

        SC-20条纹相机是大尺寸光阴极（35mm）条纹相机系统，主要应用于爆炸学和激光多普勒干涉等研究。信号输入方面，有两种狭缝组合可选：

        1. IOF-20  该狭缝组合是固定狭缝与光纤输入窗直接耦合，无需镜头，固定狭缝与光纤面板后的光阴极距离极小，光信号直接通过狭缝进入条纹相机。

  2. IOFS-20 该狭缝组合包含电子机械快门、F-count，可以控制曝光时间，同时还可以安装镜头拓宽探测的视野(相当于增加了光阴极有效面积)。结构如右图所示。
