PCM400系列偏振控制器
苏州波弗光电科技有限公司供应的PCM400系列紧凑型偏振控制器模块可通过电压独立控制延迟波盘使任意输入偏振态输出想要的偏振态。该器件采用OptoCeramic®电光材料，可在紧凑型封装中实现高速，固态偏振转换。 选件包括印刷电路板安装的电压驱动器，以及完整的封装系统，便于实验室工作台操作。
主要特点：
高速控制，低插损，尺寸紧凑，全固态结构，符合Telcordia GR1221与 GR1209质量标准。
典型应用：
偏振模色散补偿，偏振扰偏，偏振复用，偏振产生，偏振态控制。

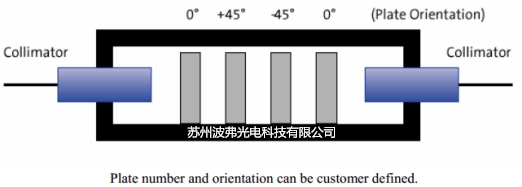

PCM400 产品结构
PCM400主要性能指标
Attributes1,2 | PCM400性能指标 |
波长范围3 | 1530-1565 nm, 1570-1610 nm |
插损2 | 1 dB max, ≤ 0.8 dB typical |
控制速率4 | < 30 μs |
最大输入光功率5 | < 500 mW |
偏振模色散 | < 0.05 ps |
偏振相关损耗 | < 0.1 dB |
回损 | > 55 dB |
其他损耗 | 0.1 dB |
功耗6 | 600 mW typical |
工作波长范围 | 0~+70℃ |
存储温度范围 | -40~+85℃ |
产品尺寸 (approximate) | 22.3 x 11 x 7.8 mm (0.88 x 0.43 x 0.31 inches) |
备注：
1.指标于25℃，工作波长1550nm测试所得。
2.所有波长零电压驱动。
3.1310nm 与其他波长可选。
4.每个波片电压从0到半波电压 V(π)响应时间。
5.高达2.7W输入光功率测试。
6.包含电压驱动再使用PCM420时功耗。
可选系列：
PCM400：偏振控制模块（4波片）
PCM410：偏振控制套件。（PCM400与电压驱动封装集成，包括100VAC转5V DC电源适配器，电压输入BNC连接器，RC/PC连接器）
PCM420：PCM400及电压驱动（0-4V输入，信号驱动电压）。
