手动可调光学延迟线（Variable Optical Delay Line）

    产品简介：

    可变光延迟线提供超过15cm

  • （

    • 500 ps）的精密光学路径的变化。紧凑，坚固耐用的设计使得在网络设备，测试仪器集成精密光学路径长度或定时校准设备的理想，和光在网络设备，测试仪器集成和光学相干断层扫描（OCT）系统

  • 。


    • 主要技术指标：

       参数

    单位

    技术参数

       中心波长(λc)

    nm

    1060，1330 or 1550

       操作波长

    nm

    λc ± 50

       光延迟范围

    ps

    0 - 500 ps continuous

       零点延迟设置**

    ps

    ~440

       读出精度

    mm

    1.0

       最大插损

    dB

    1.2

       最大插损变化

    dB

    0.5

    最大偏振相关损耗PDL

    dB

    0.1

    最小消光比 (for PM model)

    dB

    20

       最小回损

    dB

    50

    最大输入光功率(连续波)

    mw

    300

       操作温度范围

    °C

    0 to +40

       存储温度范围

    °C

    -40 to +60

       光纤类型


    单模 或 保偏光纤

    *加连接器，插损增加>0.5dB,回损减小>5dB，消光比减小>2dB，指标测试于中心波长。**绝对0 ps的延迟设置测量到外壳的边缘 (excluding caps, boots, and pigtails).

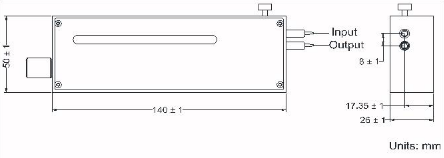

    封装尺寸图：

    订购信息：

    VDL-AA-BBB-C-D-E-F-H


    AA:工作波长：

  •

    • 06--1060nm ； 13--1310nm ； 15--1550nmBBB:延迟范围

  • ：

    • 500--500ps ； SSS--SpecifyC:衰减器： A-集成衰减器D:光纤类型

  • ：

    • FC--FC/APC ； FP--FC/UPCE:光纤保护：L-900um保护套 ； 3--3mm保护层F:光线长度：1--1.0m ； S--SpecifyH:光纤类型：S--SM单模 ； P--PM保偏
