MEMS 1x2 保偏光开关

产品简介



MEMS系列1x2 PM光开关通过将输入光信号重定向到选定光通道输出。 采用专利的MEMS设计实现的，通过电控信号切换。采用独特地具有坚固的热激活微镜移动而不是旋转实现光路切换。



MEPM系列保偏光开关采用新颖的设计显着降低了封装需求，简化了驱动，提供了前所未有的高稳定性以及无与伦比的低成本。提供原厂驱动选项，方便使用。



主要性能：



   技术指标

MEPM-12系列

-

Min

Typical

Max

Unit

   工作波长可选

850， 980， 1060， 1310， 1550

nm

   插损 [1]

-

0.6

1

dB

   消光比

18

-

-

dB

   回损 [1]

50

-

-

dB

   串扰 [1]

50

-

-

dB

   开关时间

-

20

-

ms

   重复性

-

-

±0.05

dB

   重复率

-

-

20

Hz

   寿命

109

-

-

Cycle

   开关类型

Non-Latching

   工作温度范围

-5

-

70

℃

   存储温度范围

-40

-

85

℃

   最大光功率

-

300

500

mW

   光纤类型

Panda PM fiber [2]

   备注：

[1] 不包含连接器，1550nm波长测试所得。

[2] 其他光纤类型请联系苏州波弗光电科技有限公司确认！

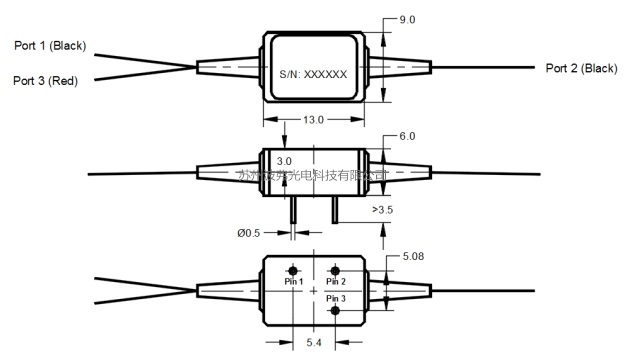

产品尺寸(Unit: mm)





电控要求：



   Optical Path

Pin 1

Pin 2

Pin 3

   Port 1→2, Port 4→3

NC [1]

GND

L

   Port 1→3, Port 4→2

H

 [1]. NC: No electronic connection.



   Driving Voltage

Min

Typical

Max

Unit

   H

4

4.5

5

V

   L

-

-

0.8

V

   功耗

-

170

-

mW
