250MHz低噪声铟镓砷双平衡光电探测器

产品简介：


苏州波弗光电科技有限公司供应的FBPD250MA6是一款交流耦合输出高速双平衡铟镓砷平衡光电接收器，基于其高跨阻增益，非常低的噪声，3dB带宽＞250MHz，低频截止频率＜6MHz。FBPD250MA6采用坚固的铝制外壳，带有两个FC光纤输入端口和50Ω负载匹配SMA射频输出端口，采用DC11–15 V单电源供电，尺寸紧凑仅为：50x60x20mm。 可根据要求提供不带外壳的OEM版本。更多产品信息，请联系苏州波弗光电科技有限公司，咨询电话：0512-62828421，咨询邮箱：sales@bonphot.com ！


主要特点：

Ø 高跨阻增益: 3500 V/W (1550 nm)

Ø 低噪声:低于-130 dBm/Hz

Ø NEP: 20 pW/ Hz typ.

Ø 600MHz 带宽

Ø 交流耦合;低频截止＜6MHz

Ø 工作波长范围: 1000 nm to 1700 nm

Ø 光纤耦合: FC适配器（FC/PC及FC/APC可用）

Ø 射频输出：50Ω负载匹配 SMA连接器

Ø 电源：DC11~ 15V,单电源供电



典型应用：

Ø 超高速（MHz量级）SS-COT成像

Ø 单端可用



主要参数指标：




   参数规格

FBPD250MA6

测试条件

Min

Typ

Max

Units

   光学参数

   工作波长范围

  -

1000

1550

1700

nm

   跨阻增益

  波长：1550 nm

-

3500

-

V/W

  波长：1310 nm

-

3300

-

   共模抑制比CMRR

  -

25

30

-

dB

   最大输入功率

  损伤阈值

10

-

-

mW

   交流参数

3dB 带宽

-

250

265

280

MHz

上升时间

脉冲输入

-

~

-

ps

交流低频截止（kHz）

-

-

5

6

MHz

输出 IP3

-

-

28

-

dBm

等效噪声功率 (NEP)

1 MHz –250MHz, 1550 nm

-

20

35

pW/√Hz

DC 参数

电源

-

DC11~15V，110mA

V，mA

其他

更多产品信息，请联系苏州波弗光电科技有限公司相关销售人员确认！

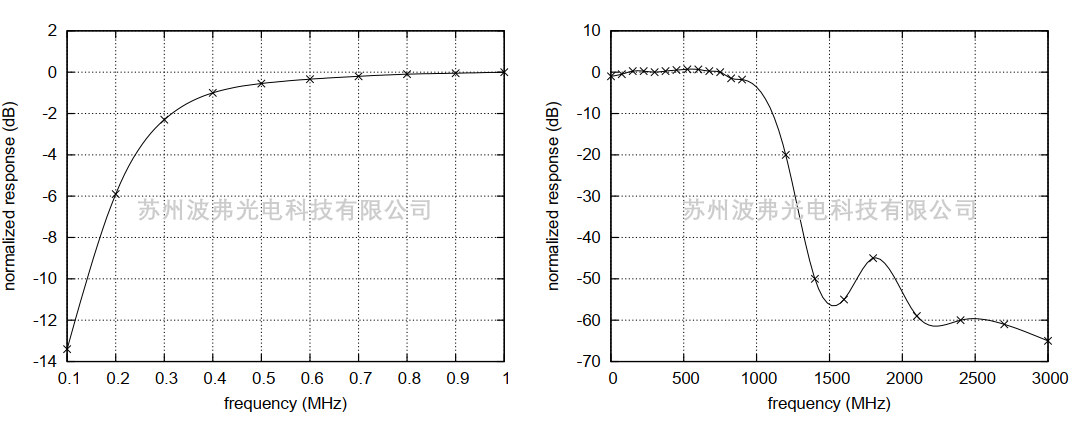

典型响应曲线：

测试条件：1310nm，100µW输入，调制器（EOM）调制后信号。



频率响应，RF输出功率VS频率


订购信息：

FBPD250MA6  250MHz 高增益、低噪声铟镓砷双平衡光电探测器（低频截止＜6MHz）
