MBC-AN系列低抖动调制器偏压控制器
法国Photline公司MBC系列自动偏压控制器设计用于快速锁定铌酸锂马赫-增德尔电光调制器（LiNb03 Mach-Zehnder modulators）正交工作点（Q+，Q-），保证系统以最优性能稳定工作，并可集成Tap Coupler与PD以实现自动锁定最佳工作点。非常适合需要高纯度载体的模拟应用。同时可选台式（可集成PD与Tap Coupler）、OEM偏压控制板两种形式，简单易用的GUI操作软件，通用的USB通讯接口，使用方便。
主要特点：
针对M-Z电光调制器设计；Q+，Q-模式控制，快速锁定工作点；高稳定性。
典型应用：
RFoF链路；模拟光通信；模拟电子战；马赫-增德尔电光调制器。
可选配：
1）-集成PD与Tap 耦合器；2）-台式，驱动板两种形式可选。
主要技术参数
参数 | Min | Typ | Max | 单位 |
偏压控制及电参数 | ||||
模式 | 低抖动 | - | ||
自动锁定工作点 | Q+或Q- | - | ||

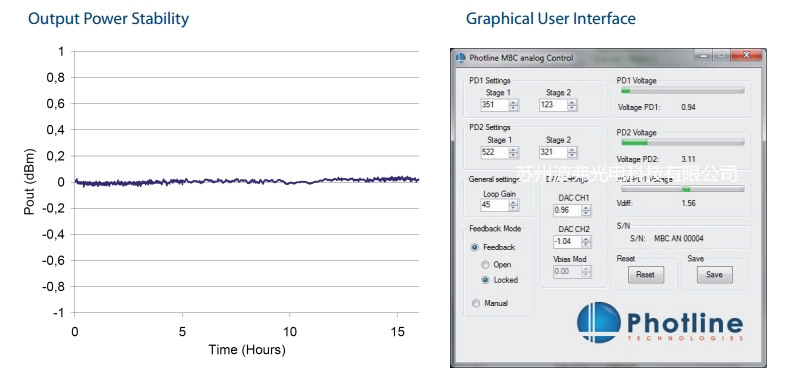

输出功率稳定性 | - | ±0.1 | - | |
偏置电压，电控 | -12 | - | 12 | V |
偏置电压，手动 | -11.5 | - | 11.5 | V |
光参数（集成PD/Tap coupler） | ||||
波长 | 1530 | - | 1580 | nm |
输入光功率1 | 0 | - | 18 | dBm |
插损 | - | - | 2 | dB |
操作温度 | -10 | - | 45 | ℃ |
存储温度 | -40 | - | 75 | ℃ |
其他指标 | ||||
形式 | 台式：MBC-AN-BT | OEM模块式：MBC-AN-Board | ||
产品尺寸 | 24x8.5x16（WxHxD，cm） | 10x7x2.7（WxHxD，cm） | ||
产品重量 | 1.5Kg | |||
电源 | 100-120V/220-240V，50-60Hz | ±12V DC/-50mA~60mA | ||
光输入/输出 | FC/APC（其他可选） | - | ||
控制 | GUI/USB Typ B | |||

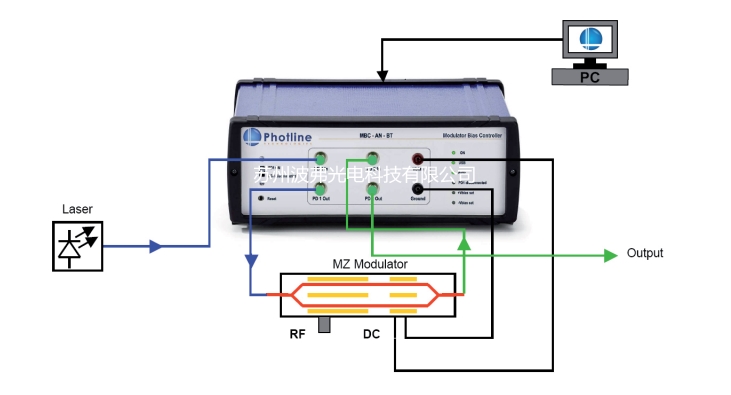

台式功能介绍：
模块式功能介绍：
选型参考：
台式：MBC-AN-BT（可选：OPT-PD/TAP-1550）
模块式：MBC-AN-Board
