VIP100系列平台采用 VIBe™ 机械隔振技术，由 VIB100 隔离器支撑的带安装孔的铝板组成。该系列平台类似于VIP320，但具有超紧凑的封装。并且从10Hz开始，可以在垂直和水平方向上提供良好的隔离效果。

用于隔离的铝制平台载重达 35 磅

非常适用于要求小型封装的紧凑型应用

与 1 英寸的可隔离 10Hz 的 VIB100 隔离器集成

机械振动隔离，无需空气软管或压缩机

产品规格

特征

VIBe™机械隔振技术

机械隔离技术具有六自由度隔振器设计，在规定重量范围内，使隔振器发生偏转或压缩时工作。偏转量是每个隔离器上有效负载的函数。 它可以有效衰减垂直和水平振动，使您的精密应用与振动隔离。 对于不适合气动隔振的应用，这是一个很好的替代解决方案。

机械设计确保隔振性能

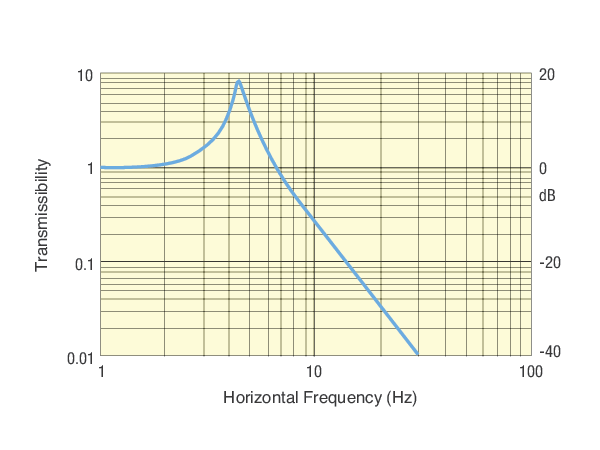

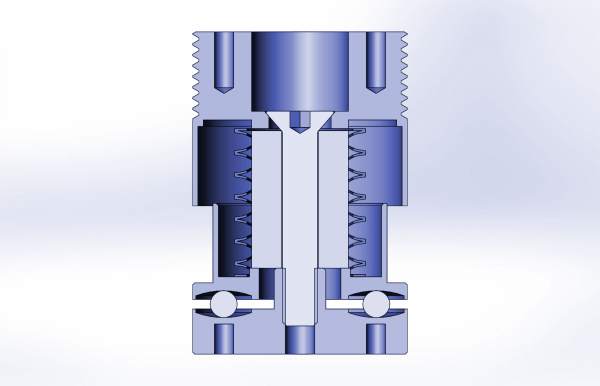

VIBe™技术通过利用夹在精密滚道之间的滚珠轴承在水平方向上工作，从而形成隔离平面。由于微振动而在滚道之间移动的滚珠在重力作用下恢复到中立位置，如同一个非线性弹簧。由于弹簧力（即恢复力）是非线性的，因此它是恒定的，并且与输入振动的频率和振幅无关，这意味着滚珠的振荡运动没有“固有”频率。取而代之的是，该运动具有无数个频率，每个位移增量都有一个频率，这使得隔离平面的两个半面之间的共振实际上在物理上是不可能的。因此，该隔离器滤除了宽范围的输入振动频率，并确保了一个恒定的振动传递降低水平。

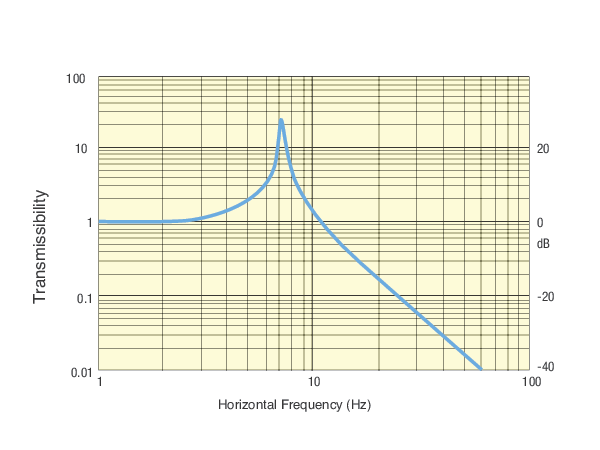

垂直振动隔离是通过Newport专有的非线性弹簧机械结构实现的，其切向刚度几乎为零。弹簧的固有频率在较大的弹簧压缩范围内保持恒定的相对较低的水平，从而有效地隔离了垂直振动。

超紧凑设计

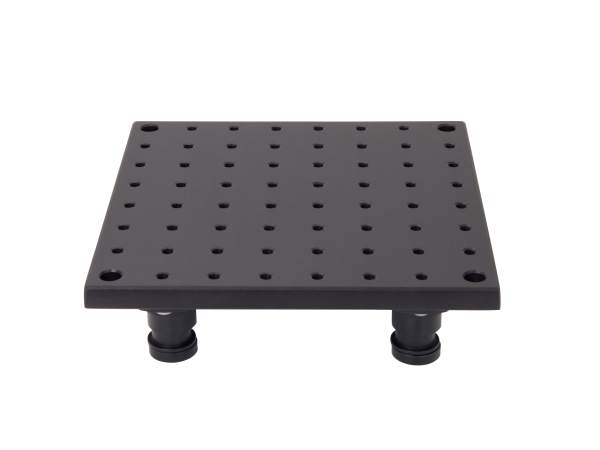

VIP100 平台专为需要较小占地面积的应用而设计。用于支撑铝板的 VIB100 隔振器直径为 1 英寸，铝板尺寸小巧，仅为 8 英寸 x 8 英寸，可适应 OEM 和研究应用中紧凑的空间要求。
