简单地定标光谱仪: AvaLight-HAL-CAL-Mini 和Avalight-DH-CAL是基于NIST溯源的定标光源,用于标定光谱绝对强度。AvaLight-HAL-CAL-Mini 是一种紧凑实惠的光源.它对可见光范围内(350-1095 nm)进行校准。也可以订购扩展近红外光谱范围(1100-2500nm)。 它有一个内置带有SMA适配器的余弦校正器,并带有ASCII格式的校准文件。 校准可以使用AvaSoft软件完成。

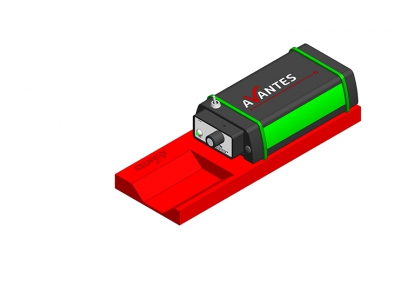

AvaLight-HAL-CAL-ISPxx-Mini是Avalight-HAL-CAL-Mini的特殊版本,可以将各种Avantes的AvaSphere-xx-IRRAD积分球耦合到光源(xx = 30,50或80mm内径) 进行校准。 这个光源提供了一个特殊的底板来固定AvaSphere。 Avalight-HAL-CAL-Mini和Avalight-HAL-CAL-ISPxx-Mini(含电源)。
AvaSphere-50-LS-HAL-CAL
对于可见光谱范围(360-1100 nm)的辐射校准,Avantes提供了AvaSphere-50-LS-HAL-CAL。 这种辐射校准球通常用于校准带SMA连接器的光谱仪和裸光纤。 这种均匀的光源确保了光纤在校准过程中均匀照射。AvaSphere-LS-HAL-CAL配有电源和CD光盘,校准文件为ASCII格式。

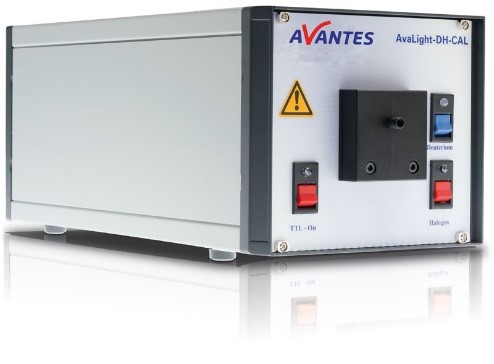

AvaLight-DH-CAL
对于紫外和可见光范围(200-1099 nm)的校准,AvaLight-DH-CAL是解决方案。该源可与所有AvaSpec光谱仪一起使用来校准绝对光谱强度。它配有内置漫射器,带SMA适配器的余弦校正器(CC-VIS / NIR)以及包含ASCII格式校准文件的CD-ROM。
包括两个校准文件:一个用于全范围(200-1099 nm)的辐照度校准,另一个用于可见光和近红外范围(350-1099 nm)的辐射校准。对于第一个文件,校准时应使用氘灯和卤素灯泡。第二个文件只能用于卤素灯。仅有卤钨灯的光谱为较长的波长提供更平滑的黑体校准光谱。
Avantes提供了AvaLight-DH-BAL-CAL,为了在200-1100 nm范围内获得更平衡的光谱,对于仅紫外线范围校准(200-400 nm),AvaLight-D-CAL是合适的选择。
可以将校准文件导入AvaSoft-IRRAD应用软件中进行强度校准,从而将光谱仪转换为分光辐射度计。
AvaLight-DH-CAL-ISPxx是这些校准光源的特殊版本,旨在使用AvaSphere-xx-IRRAD积分球与光源的耦合。 (xx是30,50或80mm内径)。 AvaLight-DH-CAL,AvaLight-DH-BAL-CAL和AvaLight-D-BAL-CAL均包含一组电源。
灵活校准
AvaLight-HAL-CAL-Mini | AvaLight-DH-(BAL-)CAL | AvaSphere-50-LS-HAL-CAL | |
校准单位 | Irradiance μW cm-2 nm-1 | Irradiance μW cm-2 nm-1 | Radiance μW sr-1 cm-2 nm-1 |
校准面 | 余弦校正器或积分球 | 余弦校正器或积分球 | 裸光纤 |
波长范围 | 350-1095 nm / 1100-2500 nm* | 200-1099 nm | 350-1095 nm / 1100-2500 nm* |
校准重复性 | ± 0.5 % | ±1.0 % | ± 0.5 % |
校准相对不确定度(NIST standard) | ±5.0% (350-1100 nm) ±3.5% (1100-1950 nm) ±5.0% (1950-2500 nm) | ±10% (200-240 nm) ±9% (240-350 nm) ±10% (350-400 nm) ±9.5% (400-1100 nm) | ±9.5% (350-1100 nm) |
校准有效期 | 60 hrs | 60 hrs | 60 hrs |
预热时间 | Ca. 15 Min. | Ca. 30 Min. | Ca. 15 Min. |
输出功率 | 170 μW cm-2 nm-1 (@800 nm) | 80 μW cm-2 nm-1 (@215 nm) 5 μW cm-2 nm-1 (@800 nm) | 100μW sr-1 cm-2 nm-1 (@800 nm) |
电源要求 | 12 V / 2.08 A | 100-240 VAC | 24 VDC / 0.3 A |
体积 | 150 x 78 x 37 mm | 315 x 165 x 140 mm | 70 round x 75 mm height |
AvaLight-HAL-CAL-Mini | NIST可溯源卤钨灯,带 CC- VIS/NIR 余弦校正器, 包括 PS-12V/2.08A电源 |
AvaLight-HAL-CAL-ISP30-Mini | NIST可溯源卤钨灯,配合 AvaSphere-30-IRRAD积分球使用, 包括PS-12V/2.08A 和特制积分球支架底座 |
AvaLight-HAL-CAL-ISP50-Mini | NIST可溯源卤钨灯,配合 AvaSphere-50-IRRAD积分球使用, 包括PS-12V/2.08A 和特制积分球支架底座 |
AvaLight-HAL-CAL-ISP80-Mini | NIST可溯源卤钨灯,配合 AvaSphere-80-IRRAD积分球使用, 包括PS-12V/2.08A 和特制积分球支架底座 |
HL-Recal | AvaLight-HAL-CAL 重新校准服务, 350-1095nm |
HL-Recal-NIR | AvaLight-HAL-CAL 扩展或重新校准服务, 1100-2500nm |
AvaLight-D-CAL | NIST可溯源紫外氘灯校准光源,带 CC-VIS/NIR 余弦校正器,需使用抗紫外光纤 -SR |
AvaLight-DH-CAL | NIST可溯源紫外/可见氘-卤钨灯校准光源,带 CC-VIS/NIR 余弦校正器,需使用抗紫外光纤 -SR |
AvaLight-DH-BAL-CAL | 均衡型NIST可溯源紫外/可见氘-卤钨灯灯校准光源,带 CC-VIS/NIR 余弦校正器,需使用抗紫外光纤 -SR |
AvaLight-DH-CAL-ISP30 | NIST可溯源紫外/可见氘-卤钨灯校准光源,配合 AvaSphere-30-IRRAD积分球使用, 包括特制积分球支架底座, 需使用抗紫外光纤 -SR |
AvaLight-DH-CAL-ISP50 | NIST可溯源紫外/可见氘-卤钨灯校准光源,配合 AvaSphere-50-IRRAD积分球使用, 包括特制积分球支架底座, 需使用抗紫外光纤 -SR |
AvaLight-DH-CAL-ISP80 | NIST可溯源紫外/可见氘-卤钨灯校准光源,配合 AvaSphere-80-IRRAD积分球使用, 包括特制积分球支架底座, 需使用抗紫外光纤 -SR |
DH-recal | AvaLight-DH-CAL 重新校准服务,200-1099nm |
AvaSoft-IRRAD | 辐照度测量应用软件,和Avasoft-Full全功能软件一起订购 |
