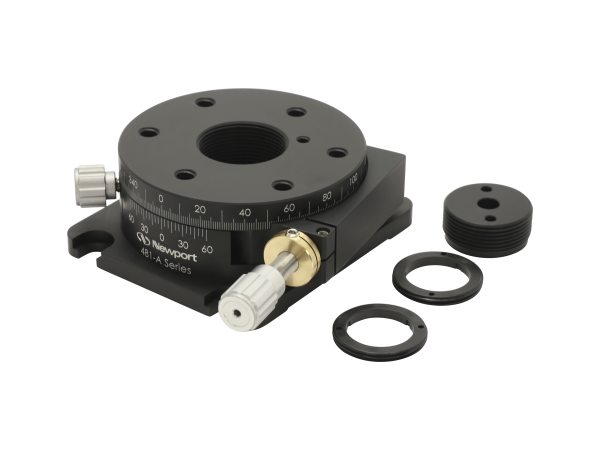

481 高性能旋转台可使安装组件或 1 英寸光学元件实现平滑的旋转，与标准性能的同类产品相比具有更高的灵敏度和控制性。使用可选的 PRA-05 适配器时，系统支持 1/2 英寸光学元件。

• 可通过 1 英寸光学元件的螺纹孔进行精确旋转

• 能以更高灵敏度进行 360°平滑平移

• 通过测微计或调节螺丝进行切向平移

• 适配器可用于安装1/2英寸直径的光学元件

产品规格

型号	481-A	481-A-S	M-481-A	M-481-A-S
随附的促动器	40 TPI Micrometer	AJS100-0.5	40 TPI Micrometer	AJS100-0.5
粗调行程	360°	360°	360°	360°
细调行程	5°	5°	5°	5°
灵敏度	30 arc sec	15 arc sec	30 arc sec	15 arc sec
刻度	1°	1°	1°	1°
游标	5 arc min	5 arc min	5 arc min	5 arc min
回程差	Negligible	Negligible	Negligible	Negligible
镜片直径	25.4 mm	25.4 mm	25.4 mm	25.4 mm
镜片厚度	9 mm	9 mm	9 mm	9 mm
通光孔径	19.1 mm	19.1 mm	19.1 mm	19.1 mm
负载	178 N	178 N	178 N	178 N
最大驱动扭矩	0.9 Nm	0.9 Nm	0.9 Nm	0.9 Nm
螺纹类型	8-32 and 1/4-20	8-32 and 1/4-20	M4 and M6	8-32 and 1/4-20
直径	73.2 mm	73.2 mm	73.2 mm	73.2 mm
重量	0.36 kg	0.36 kg	0.36 kg	0.36 kg
推荐使用TRA 电动促动器	TRA6CC or TRA6PPD	TRA6CC or TRA6PPD	TRA6CC or TRA6PPD	TRA6CC or TRA6PPD
推荐使用 TRB 电动促动器	TRB6CC or TRB6PP	TRB6CC or TRB6PP	TRB6CC or TRB6PP	TRB6CC or TRB6PP

特征

360°粗旋-5°精旋

481系列旋转台是将任何组件旋转到近似角度后微调其角度方向的理想选择。该旋转台可通过手动旋转精密镗孔轴承实现360°连续粗略平移，同时结合千分尺或100 TPI微调螺钉实现切向5°范围的精细调节。 要激活精调，需要用指旋螺钉将粗旋锁定到位。 指示每个度数的刻度标记和带有5个弧度 zui 小标记的游标被刻在旋转台侧面。

duo 功能的光学安装

481系列旋转台具有1.063"-20的螺纹中心孔，可牢固安装1.0英寸的光学元件，例如使用包含固定位的波片和偏振片，PRA-05适配器中0.5英寸的光学元件PRA-05 或CH-0.5支架中0.5英寸的分束立方体CH-0.5 。格兰激光方解石偏振片也可以直接穿过螺纹孔Glan-Laser Calcite Polarizers。481位移台还配备了实心孔径插入件RSA-1TIRSA-1TI ，它将提供一个居中的通孔，以便在轴上安装由光学杆支撑的光学组件。

可更换的制动器

可以通过拧松制动器安装座侧面夹紧的螺钉来快速卸下481系列旋转台的制动器，从而使用户可以更换安装 zui 适合应用精度要求的另一种制动器。兼容的制动器包括更高TPI的调节螺钉如AJS127-0.5 AJS127-0.5 ，差动测微头DM-6L DM-6L 和电动制动器(TRA6CC , TRA6PPD , TRB6CC , TRB12PP )。

桌面或接杆安装

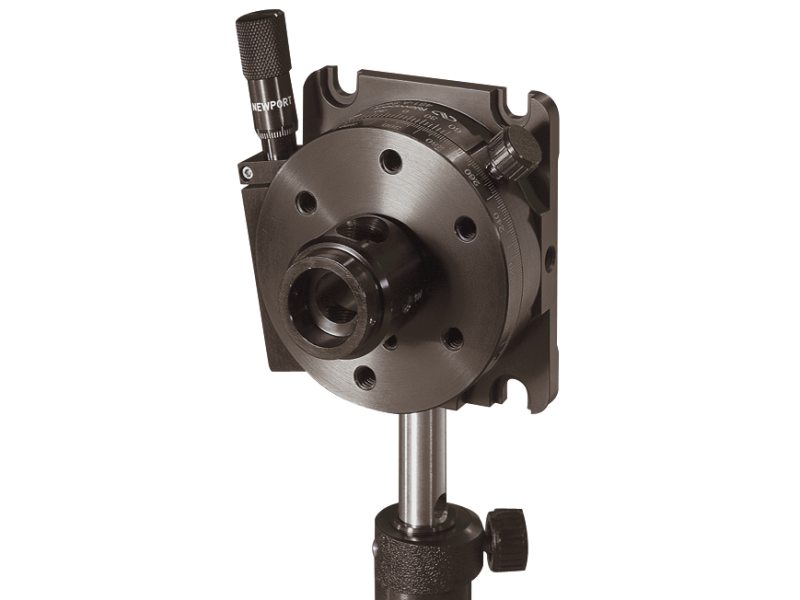

481系列的位移台可通过底座边角上的通孔安装到光学平台上，或通过底板侧面上的螺纹孔垂直安装在光学镜架上。

轻松组合为实现多轴运动

481系列的高性能旋转台与我们的各种线性linear stages 以及翻转倾斜平台tip & tilt platforms相兼容。它们可以组合使用以提供多轴运动，从而能够轻松地适应特定系统的需求。
