高性能光谱仪

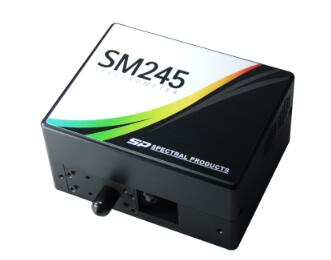

1.SM245高速CCD光谱仪
SM245高速CCD光谱仪
产品特色：
1、低噪声和低的杂散光
2、灵活的光学接头可直接插入狭缝和光纤
3、应用广泛
4、高速数据采集
5、200-1050nm波长范围
6、16bit的USB 1.1/2.0界面
7、支持多达8通道配置
8、UV增强涂层
参数 | 值 |
探测器 | Sony ILX511 CCD · 像素值: 2048 · 传感像素尺寸: 14µm x 200µm · 灵敏度: 1800 V/(lx s) @ 660nm · 井深: 62,500 e- |
光谱焦距 f# | 2.7 |
暗噪声有效值 | <35 RMS counts in 16bit @35msec integration time |
信噪比 | >250: 1 |
光纤耦合 | 标准SMA905 or FC 接头 |
有效光谱范围 | 200-1050nm |
滤波片选择 | 长通滤波片或者覆盖每个波长的线性可变滤波片 |
光谱精度 | 根据选择的狭缝和光栅0.25到 10nm |
杂散光 | <0.05% at 632nm (<0.1% Ave) |
电脑界面 | USB 1.1/2.0 16 bit (0-65535) |
最小积分时间 | 1msec |
触发模式 | 自由运行模式 软件触发模式 外部触发模式 |
尺寸(英寸) | 6.0 H X 3.3 W X 1.9 D |
重量 | 1 lbs. |
软件 | SM32Pro (免费配置) |

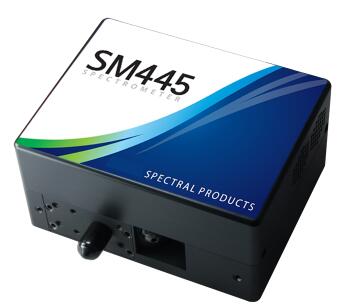

2. SM445预配置的CCD光谱仪
产品特色：
·宽光谱范围（200-1050nm）
·高光学分辨率，3K阵列CCD
·10us极低的曝光时间
·设计紧凑@模块设计
产品详细参数表：
型号 | SM 445 |
探测器 | Toshiba TDC 1304 CCD Pixel: 3648 (effective) |
光谱分辨率 | 0.10 to 10nm dependent on 光谱范围, slit width, fiber diameter |
光谱范围 | 200 - 1050nm |
光谱仪 f# | 2.7 |
光纤接口 | SMA 905 or FC standard |
杂散光 | < 0.05% @632nm (< 0.1% avg) |
暗噪声 RMS | < 50 RMS counts in 16-bit @35ms integration time |
信噪比 | > 300 : 1 |
最小积分时间 | 8msec (General Mode) / 10µsec (Shutter Mode) |
触发模式 | Free Run mode |
滤波器选择 | Longpass filter or linear variable filter installed per wavelength coverage |
电脑接口 | USB 1.1 / 2.0 16-bit (support up to 8 multi-channel configuration) |
软件 | Windows XP/VISTA/Win7(both 32/64bit)/Win10 (both 32/64bit) SM32Pro included (free with spectrometer) |
尺寸(inches) | 3.54H x 2.76W x 1.73D inches |
重量 | 0.88lbs |
狭缝的选择 | 5, 10, 25, 50, 100, 200, 400um |
温度诱导转变 | < 2 pixels per ± 15°C Lower Thermal Expansion Option is available on request |

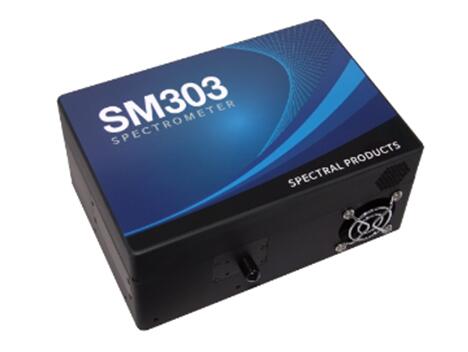

3.SM303：TEC制冷Back-Thinned CCD光谱仪 更适用于高数据采集应用
产品特色：
·科学级高性能
·极低的暗噪声和杂散光
·宽动态范围、高信噪比
·灵活的光学输入（可选光纤输入）
·高速数据采集
·光谱范围：200-1050nm
·新升级的自动快门针对黑暗环境
产品详细参数表：
Model | SM 303 |
探测器 | Hamamatsu S7031-1006 Back-Thinned CCD Pixel: 1024 x 58 |
光谱分辨率 | 0.15 to 10nm depending on the slit and grating choices |
光谱范围 | 200 - 1100nm |
光谱仪 f# | 3.3 |
光纤接口 | SMA 905 or FC standard |
杂散光 | < 0.05% avg |
暗噪声 RMS | < 2 RMS counts in 16-bit @35ms integration time |
信噪比 | > 1000 : 1 |
最小积分时间 | 7ms |
触发模式 | Free Run mode |
滤波器选择 | Longpass filter or linear variable filter installed per wavelength coverage |
电脑接口 | USB 1.1 / 2.0 16-bit (0 - 65535), support up to 8-multi-channel configuration |
软件 | Windows XP/VISTA/Win7, 8.1, 10 (32/64bit) Includes DLL libraries and SDKs for easy custom application development |
尺寸(inches) | 9.13H x 5.12W x 3.56D inches |
重量 | 7lbs |
狭缝的选择 | 10, 25, 50, 100, 200, and 400µm |
TEC制冷温度 | -10°C |

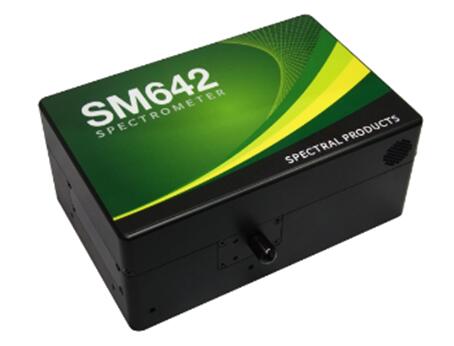

4.非制冷 Back-thinned CCD-低信号级应用的选择
产品详细参数表：
Model | SM642 |
探测器 | Hamamatsu S10420-1106 non-TE-cooled Back-Thinned CCD Pixel: 2048 x 64 |
光谱分辨率 | 0.25 to 7nm depending on the slit and grating choices |
光谱范围 | 200 - 1050nm |
光谱仪 f# | 3.3 |
光纤接口 | SMA 905 or FC standard |
杂散光 | < 0.01% @632nm (< 0.05% avg) |
暗噪声 RMS | < 7 RMS counts in 16-bit @35ms integration time |
信噪比 | > 450 : 1 |
最小积分时间 | 7ms |
触发模式 | Free Run mode |
滤波器选择 | Longpass filter or linear variable filter installed per wavelength coverage |
电脑接口 | USB 1.1 / 2.0 16-bit (0 - 65535) support up to 8 multi-channel configuration |
软件 | Windows 98/Me/2000/XP/VISTA/Win7/Win8.1/Win10 (both 32/64bit) SM32Pro & SM32Pro MX (free with spectrometer) |
尺寸(inches) | 5.98H x 3.94W x 2.50D inches |
重量 | 2.7lbs |
狭缝的选择 | 10, 25, 50, 100, 200, and 400µm |
温度诱导转变 | ±1 pixels per ±15°C |
光谱仪操作软件主要功能：
§ sm32pro Windows®95，2000，XP，7的软件（支持32bit和64bit）进行数据采集和分析
§ 透射、反射和吸收测量
§ 数据导出、放大、缩小、频谱重叠，和许多更多的功能
§ 包含颜色分析工具
§ 信号平均和集成时间控制
§ DLL库便于用户在DOS和Windows®环境下开发软件
§ 包含VC++、VB和LabVIEW的示例
