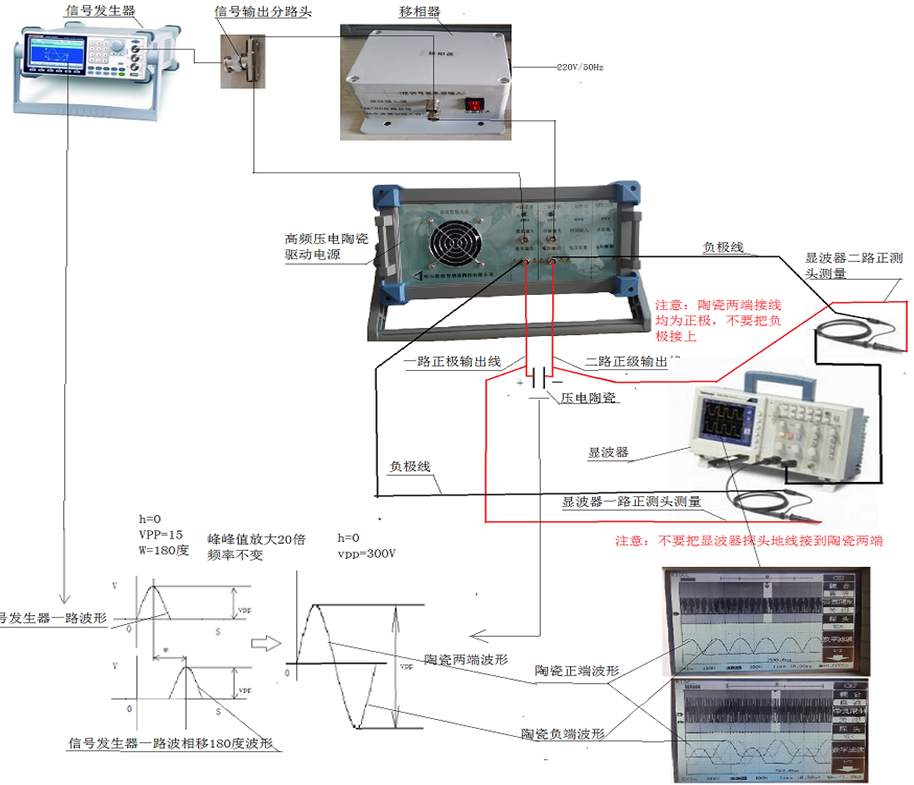

使用方法如下:将随机附件“信号输出分路头”“移相器”按下图中连接,信号输出分路头安装到信号发生器的一路输出端, 信号输出分路头一端连接移相器的信号发生器输入;信号输出分路头另一端连接高频压电陶瓷驱动电源一路模拟信号 输入;移相器的移相180度输出连接高频压电陶瓷驱动电源二路模拟信号输入;高频压电陶瓷驱动电源一路正极接压 电陶瓷正极,二路正极接压电陶瓷负极,(注:不要接负极连到压电陶瓷上)
安装完成接线,可打开信号发生器,移相器和高频压电陶瓷驱动电源上电开关,调节信号发生器幅值和频率,可用正负电压驱动压电陶瓷;
压电陶瓷上的波形驱动测量可按下图用示波器测量电压波形
注:用户需用示波器测量输出电压信号时,不可以把示波器的地线接到电压输出电极上,即压电陶瓷的两端,如需测量信号,用二路示波器探头分别测量压电陶瓷的两端,地线可接输出电压端的地线。
高频压电陶瓷驱动电源负载,电压,频率响应参数表如下:
用户可做参考:
压电陶瓷电容量 | 峰峰值100V响应频率 | 峰峰值150V响应频率 | |
10nF | 190kHz | 100 kHz | |
30 nF | 83 kHz | 33 kHz | |
100 nF | 25 kHz | 10 kHz | |
300 nF | 8.3 kHz | 3.3 kHz | |
1 μF | 2.5 kHz | 1.0kHz | |
3 μF | 833Hz | 333 Hz | |
10 μF | 250Hz | 100 Hz | |
30 μF | 83Hz | 33 Hz |
