●非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
●消二次色散设计，有效抑制杂散光
●可根据具体需求灵活配置多块光栅
●RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
●入光口可与我公司各种光源配套使用，可配光纤接口
●可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中Omno300/Omno500/Omno750系列光谱仪具有两个可选出光口位置
●精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
●狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长
●配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
●选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
●光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染

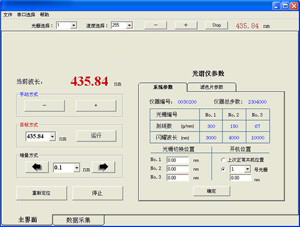

● 软件增加功能：定时间、定波长输出单色光。

基本参数：

焦距(Focal Length)	300mm
F/#	F/4.8
杂散光(Stray Light)	5×10-4
最小步距(Minimum Step)	0.0023nm
光栅名称（Grating Name）	光栅S55x55x6
光栅有效使用面积(Grating Size)	55mm×55mm
标准配置光栅参数 (Standard 3 Gratings)	G1200-300（1200g/mm,λp=300nm） G600-750（600g/mm,λp=750nm） G300-1250（300g/mm,λp=1250nm）
狭缝有效尺寸(Slits Size)	刃口10μm自动保护，宽10μm-3mm可调，高14mm

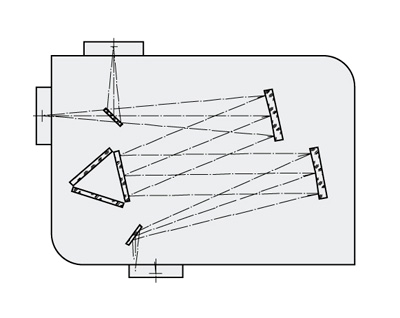

光路图：

光栅与技术指标对照表

光栅型号	线色散(nm/mm)	准确度（nm）	重复性（nm）	分辨率（nm）	理论光谱范围(nm)	机械光谱范围(nm)
G2400-250	1.3	0.1	0.05	0.05	185-500	0-550
G1800-250	1.7	0.15	0.08	0.08	185-500	0-730
G1800-500	1.7	0.15	0.08	0.08	330-730	0-730
G1200-250	2.7	0.2	0.1	0.1	185-500	0-1100
G1200-300					200-600
G1200-500					330-1000
G600-500	5.4	0.4	0.2	0.2	330-1000	0-2200
G600-750					500-1500
G600-1000					660-2000
G600-1250					830-2200
G300-500	10.8	0.8	0.4	0.4	330-1000	0-4400
G300-1250					830-2500
G300-1800					1200-3600
G300-3000					2000-4400
G150-4000	21.6	1.6	0.8	0.8	2600-8000	0-8800
G66-DB	48.6	3.7	1.8	1.8	2500-25000	0-20000
G50-12000	65	5	2.5	2.5	8000-24000	0-26400

型号说明：

型号	特点
Omno301	出、入口垂直分布单色仪，出口安装狭缝
Omno302	出、入口平行分布单色仪，出口安装狭缝
Omno303	双出口单色仪，均安装狭缝，手动切换
Omno304	双出口单色仪，均安装狭缝，电动切换
Omno3051	出、入口垂直分布光谱仪，垂直出口安装CCD
Omno3052	双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，手动切换
Omno3053	双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，电动切换
