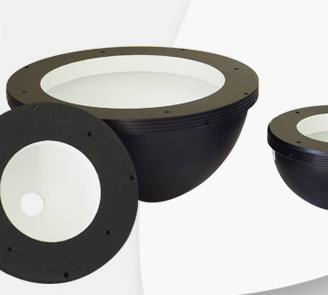

D系列 无影LED光源

光源从底部发光,经过多次漫反射形成无影光源，DOME光源是一种高均匀性的光源，适用于表面凹凸不平、反光物体检测。





主要应用：曲面反光物体表面检测 、表面不平整缺陷检测 、IC电容器等电子产品检测和手机按键字符检测 。

产品特点：可消除曲面反光，无影效果好 、特殊纳米涂层，高反射、高均匀性 、坚固的外壳设计















命名规则：

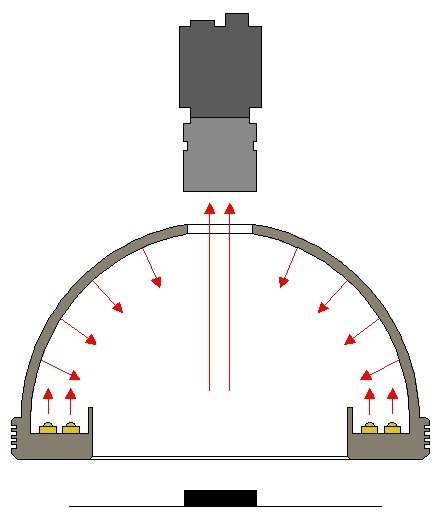

照射示意图：

NBET-        D        210        -       W

品牌          Dome光源 外径尺寸                 颜色



（单位：mm)









































 品系列类型

型号

功率（蓝/绿/白）

功率（红）

颜色

发光尺寸

圆顶无影光源

NBET-D90-R/G/B/W

24V/4W

24V/3.4W

蓝/绿/白/红

内径46mm

圆顶无影光源

NBET-D130-R/G/B/W

24V/5.6W

24V/4.2W

蓝/绿/白/红

内径78mm

圆顶无影光源

NBET-D210-R/G/B/W

24V/10W

24V/8.0W

蓝/绿/白/红

内径158mm

圆顶无影光源

NBET-D300-R/G/B/W

24V/17W

24V/15W

蓝/绿/白/红

内径253mm

圆顶无影光源

NBET-D400-R/G/B/W

24V/24W

24V/19.8W

蓝/绿/白/红

内径355mm
