技术参数

型号 RH61－Ds 单位

指标

电源类型 数字型

键盘与电脑软件 设定电压和波形输出(包括正弦波频率,正弦波电压幅值)

软件可设定扫频功能,包括初始频率到终止频率设定,初始频率的

递增频率设定,递增频率保持时间设定.

输出通道 2 路

软件功能 软件和液晶屏可读取电流电压值和频率

2路输出电压匹配功能 两路正弦波形可设相位差0到360度可调

电压峰峰输出范围 0～600V(连续可调)注：可按用户要求定做 V

电压输出阻抗 ＜20 Ω

模拟输入电压 0～±10(放大30倍) V

模拟输入阻抗 ＜100 kΩ

单路单向峰值最大电流 0.5 A

单路单向峰值最大输出功率 150 W

电压稳定性 ＜0.1% %F.S/8h

空载频率 100 KHZ

频率范围 0到60（10nf 负载）(满幅值) KHZ

过流\短路保护电流 >500 mA

电源静态电压纹波 ＜50 mV

空载输出频率 100 KHz

电源阶跃响应 60 V/us

电源电压要求 220±10％ V

电源频率要求 50±10％ Hz

相对湿度 <85 %

工作温度 0～45 ℃

A 型机箱

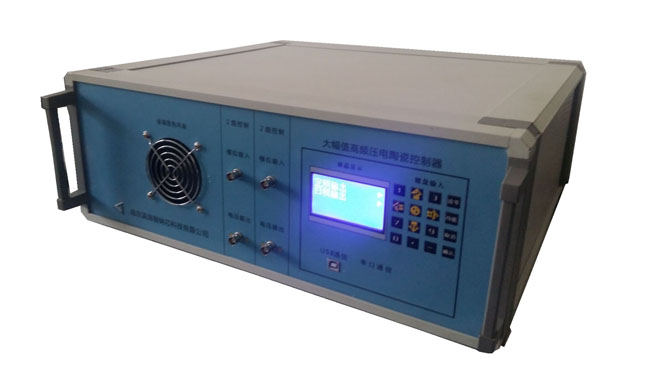

数字高频压电陶瓷驱动电源实图

数字高频压电陶瓷驱动电源实图

重量:20Kg
