压电陶瓷的特点:
容性负载,驱动电压在０到１５０Ｖ
工作温度在-20℃~120℃,
输出位移小，输出力大
响应速度右在微秒级
驱动要求直流稳压电源
根据驱动的方式不同可输出直线位移，也可以作为震荡源使用
主要应用:
微型机械制造、超精密加工
集成电路制造、生物工程
医疗科学
光学微处理系统，光纤对接
航空航天领域
扫描探针显微镜
如有特殊温度要求请与我们联系

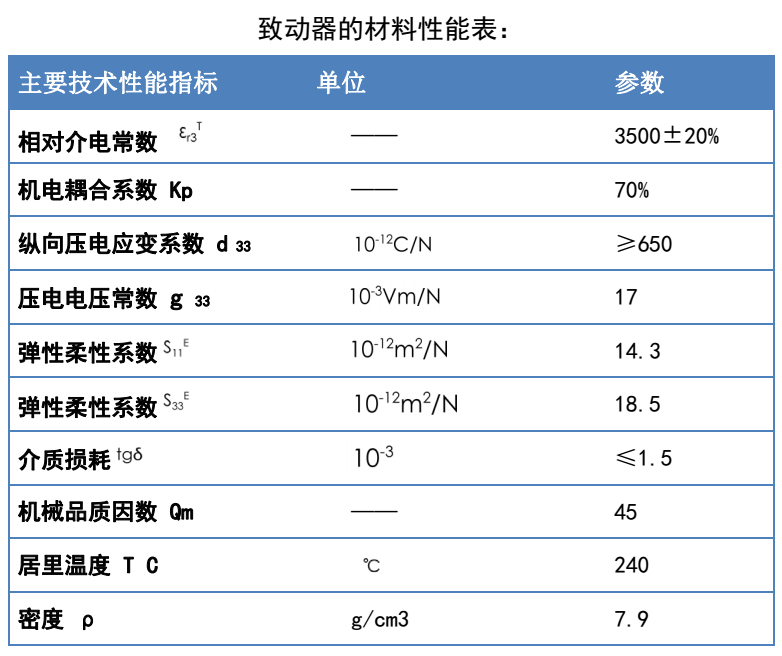

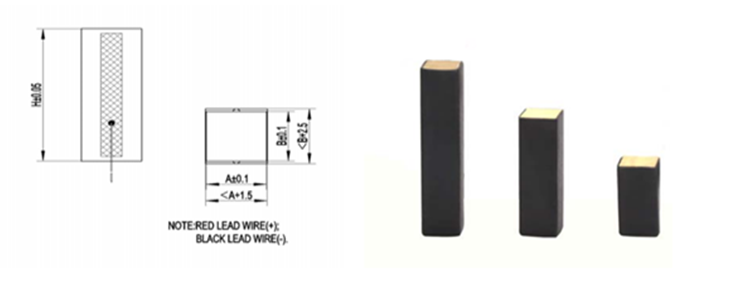

数 型 号 | 外形尺寸A×B×L［mm］±2% | 标称位移Ｌμ［um@150V］（±10%） | 无位移输出最大推力［N@150V］ | 刚度［N/μm］ | 压电陶瓷响应频率f 0 [kHz] | 静电容量［μF］（±20%） |
RP150/3×3/5 | 3×3×6 | 5 | 330 | 66 | 90 | 0.15 |
RP150/3×3/10 | 3×3×10 | 10 | 330 | 33 | 70 | 0.35 |
RP150/3×3/15 | 3×3×16 | 15 | 330 | 22 | 50 | 0.50 |
RP150/3×3/20 | 3×3×20 | 20 | 330 | 16.5 | 45 | 0.70 |
RP150/5×5/5 | 5×5×6 | 5 | 900 | 180 | 55 | 0.40 |
RP150/5×5/10 | 5×5×10 | 10 | 900 | 108 | 50 | 0.60 |
RP150/5×5/20 | 5×5×18 | 20 | 900 | 60 | 25 | 1.00 |
RP150/5×5/30 | 5×5×28 | 30 | 900 | 38 | 10 | 2.00 |
RP150/5×5/40 | 5×5×38 | 40 | 900 | 28 | 5 | 3.00 |
RP150/5×5/50 | 5×5×48 | 50 | 900 | 18 | 4 | 3.60 |
RP150/5×5/60 | 5×5×58 | 60 | 900 | 15 | 3 | 4.20 |
RP150/7×7/10 | 7×7×10 | 10 | 1800 | 216 | 25 | 1.20 |
RP150/7×7/20 | 7×7×18 | 20 | 1800 | 120 | 10 | 2.00 |
RP150/7×7/30 | 7×7×28 | 30 | 1800 | 77 | 5 | 3.20 |
RP150/7×7/38 | 7×7×32 | 38 | 1800 | 68 | 4 | 3.60 |
RP150/7×7/50 | 7×7×42 | 50 | 1800 | 51 | 2.5 | 5.00 |
RP150/10×10/10 | 10×10×10 | 10 | 3600 | 450 | 10 | 2.00 |
RP150/10×10/20 | 10×10×18 | 20 | 3600 | 250 | 3 | 4.00 |
RP150/10×10/30 | 10×10×28 | 30 | 3600 | 160 | 2 | 7.00 |
RP150/10×10/40 | 10×10×38 | 40 | 3600 | 118 | 1 | 10.0 |
RP150/10×10/50 | 10×10×48 | 50 | 3600 | 72 | 0.8 | 12.0 |
RP150/10×10/60 | 10×10×58 | 60 | 3600 | 60 | 3 | 4.0 |
RP150/14×14/10 | 14×14/10 | 10 | 7200 | 1000 | 3 | 4.50 |
RP150/14×14/20 | 14×14/20 | 20 | 7200 | 500 | 1 | 10.0 |
RP150/14×14/30 | 14×14/30 | 30 | 7200 | 333 | 0.5 | 16.0 |
RP150/14×14/40 | 14×14/40 | 40 | 7200 | 250 | 0.4 | 24.0 |
RP150/14×14/50 | 14×14/50 | 50 | 7200 | 144 | 0.3 | 28.5 |
RP150/14×14/60 | 14×14/60 | 60 | 7200 | 120 | 0.2 | 33.0 |
压电陶瓷选型方法请参考前章资料/驱动电源选型请参考后章资料 | ||||||

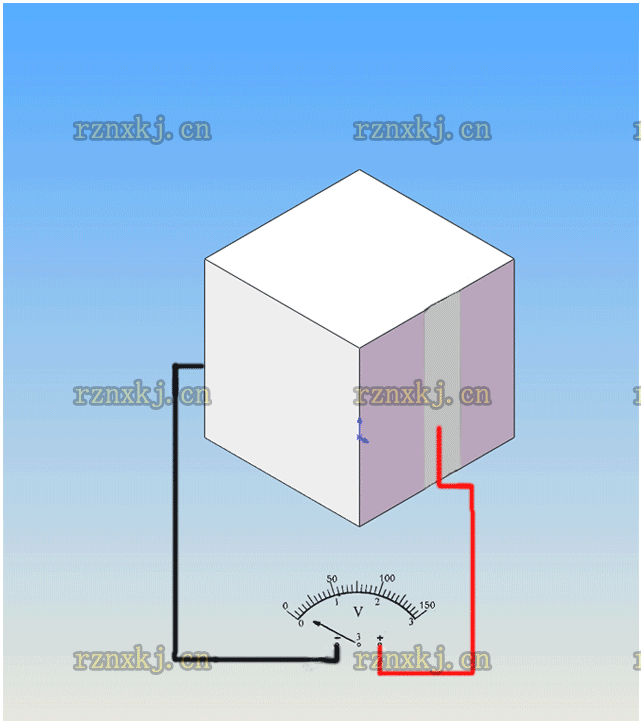

产品驱动方式
产品使用方法
致动器的使用方法：
致动器属于大出力，小位移（相对于毫米级来说）的电子元器件，由于位移小，使用时必须注意致动器和需推动物体的良好的接触（最好是刚性连接），软性连接易使致动器位移损失在软性连接面，导致位移输出变小。

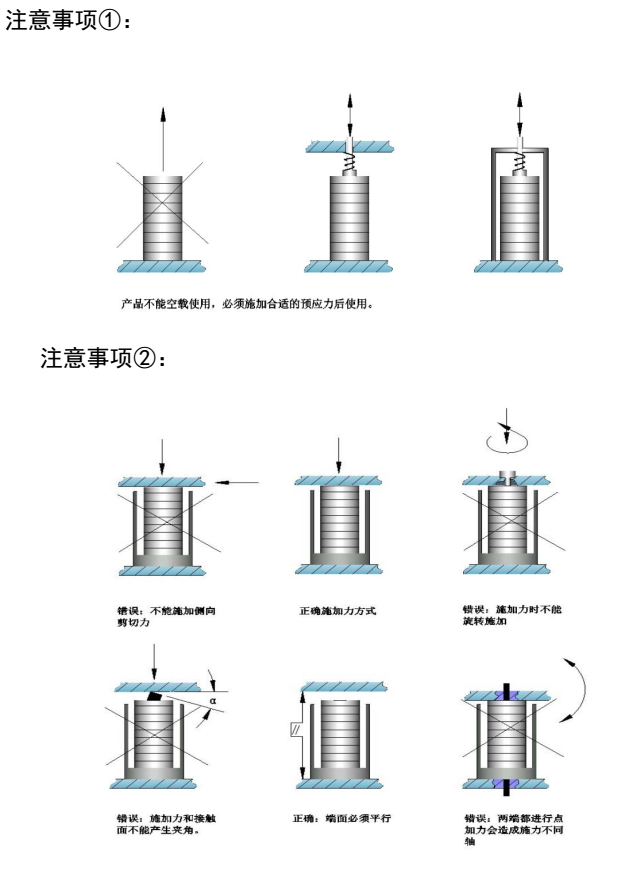

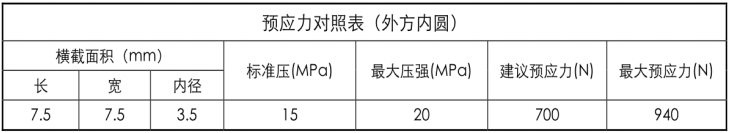

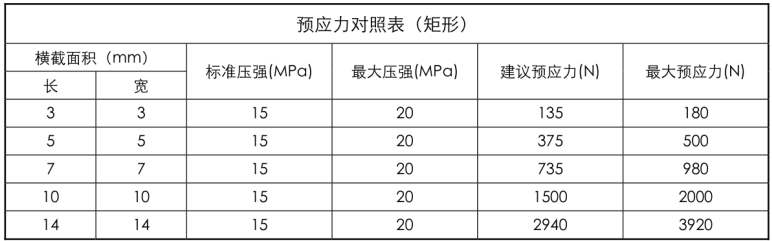

致动器使用时一般不允许空载使用，都需要加一定的预应力，动态使用时，必须加载预应力，具体预应力的大小，可参照下表：

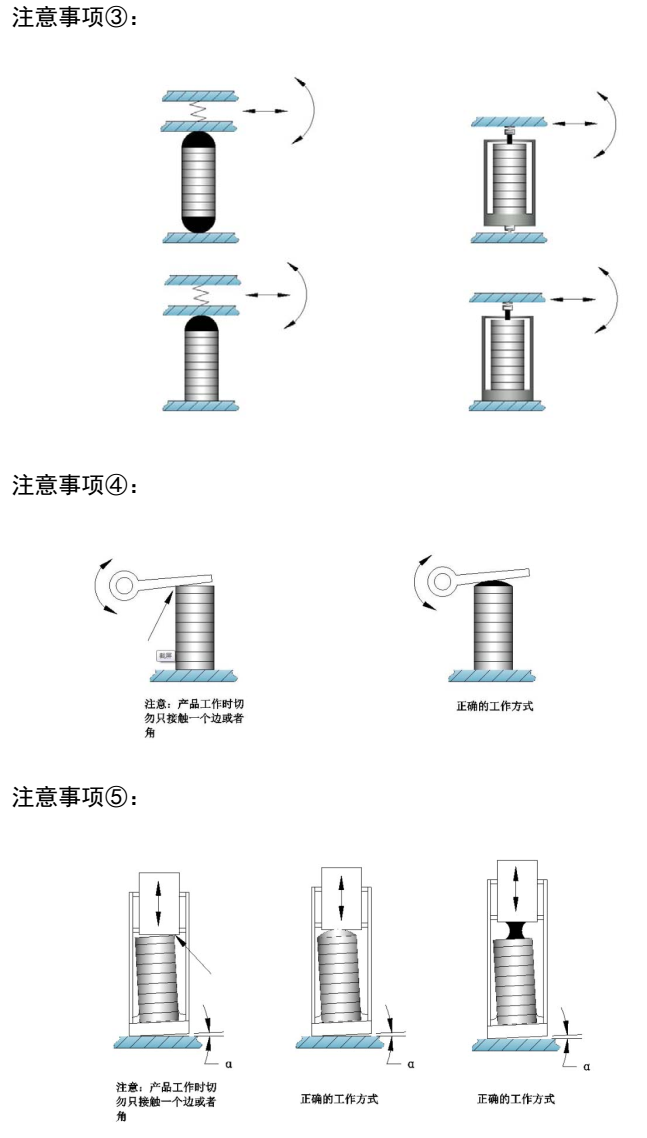

致动器使用的材料属于陶瓷材料，陶瓷具有脆性，所以在使用致动器是必须保证是面接触，切勿使用点接触或者线接触，致动器使用时必须使器件出力方向和器件的轴保证一致，以下图例说明：
致动器的工作电压，严禁超过额定电压使用，额定使用电压请查看产品命名规则，同时建议输入电流不超过15A。
致动器在零位移时的出力即为最大出力，反之，最大位移时出力将接近无限小，建议选择正确的规格型号，以满足正常使用。
致动器的使用环境：
压电陶瓷致动器的使用环镜为温度范围-20~120°C，环境温度≤75%，温度过高容易造成器件损坏或者性能降低，温度过高，易使器件绝缘电阻下降。

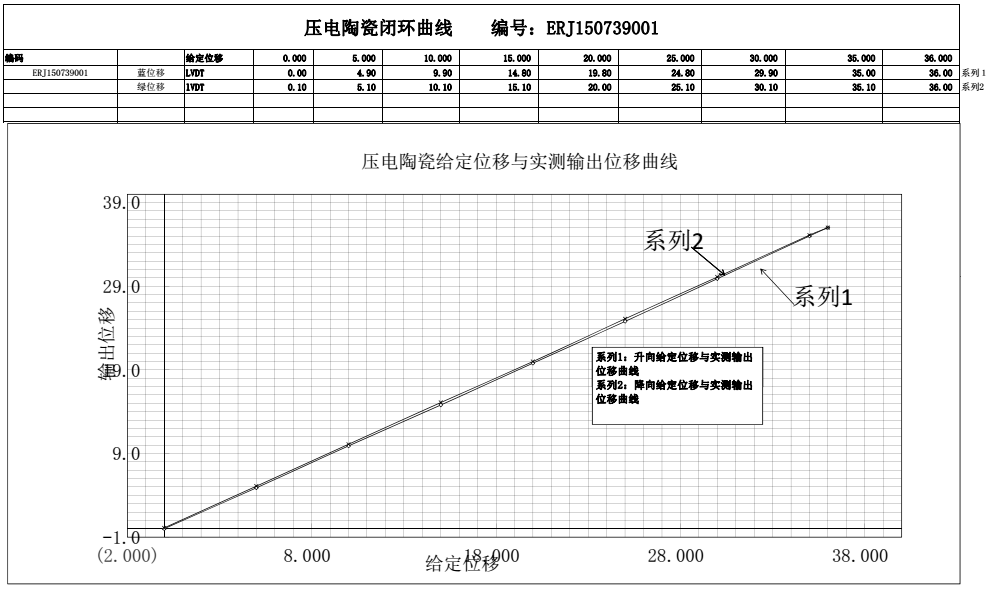

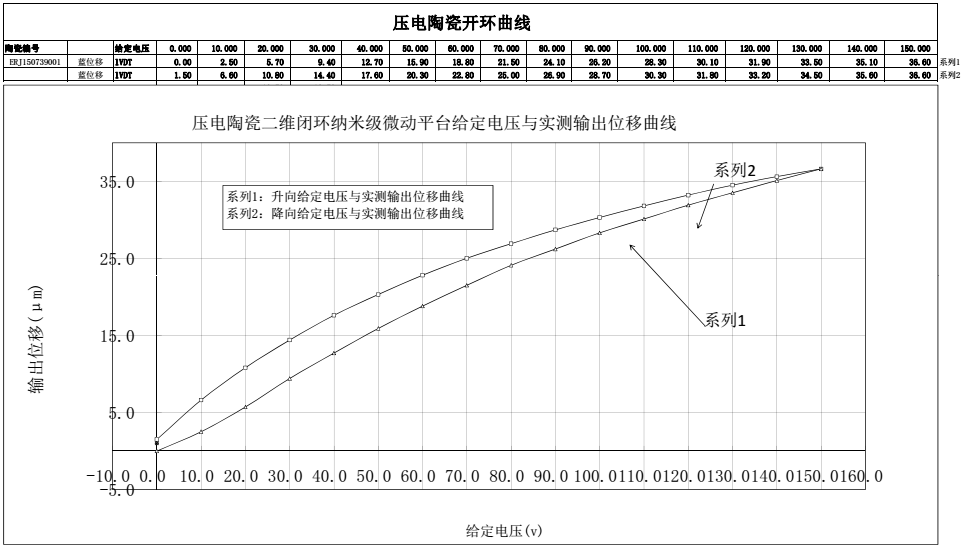

产品测试说明
