产品特点
01-结构精巧；
● 尺寸21×14.6mm，重量3.5g，易于集成；
● 配备定位孔，方便安装；
● 软排线连接，可自订排线样式，适配整机结构；
02-创新性的解决方案；
● 使用ARM SOC直接驱动传感器和处理数据，实现极致性价比；
● 支持调用SOC的ISP/DSP，兼顾效果和功耗；
● 提供丰富的api，支持二次开发；
03-高性能，高精度，选择丰富；
● 256×192 分辨率，快速高效
● 工业测温型号测温范围-20℃~+550℃
● 人体测温型号测温精度最高可达±0.5℃
● 可选3.2mm和7mm镜头，满足大视场或远距离测量要求。
红外图片展示

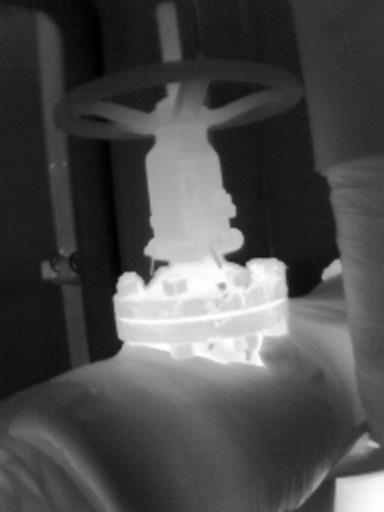

设备检修

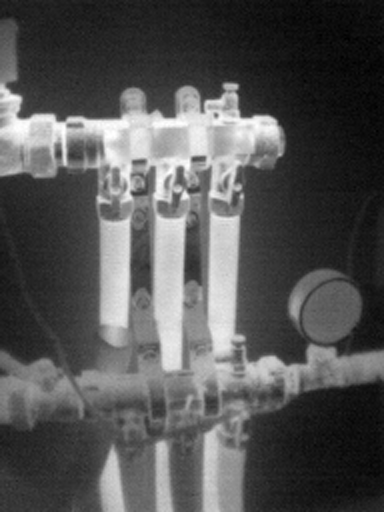

暖通检测

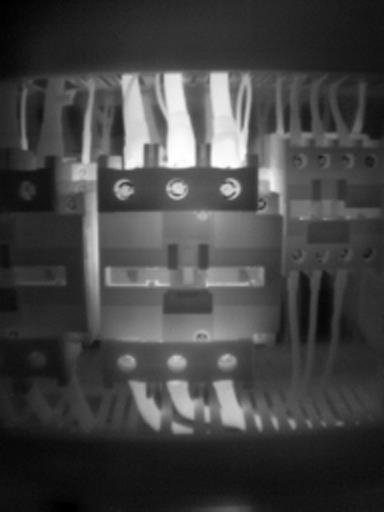

电力巡检

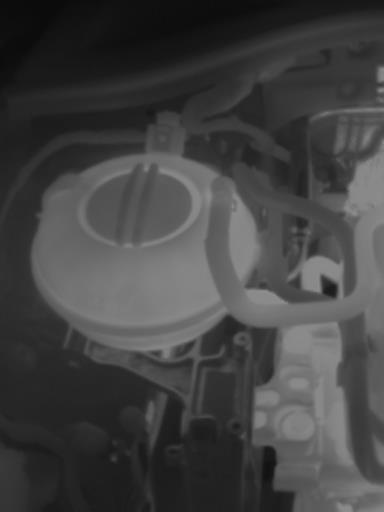

汽车维修
prev
next
适用场景
智能家居
无人机

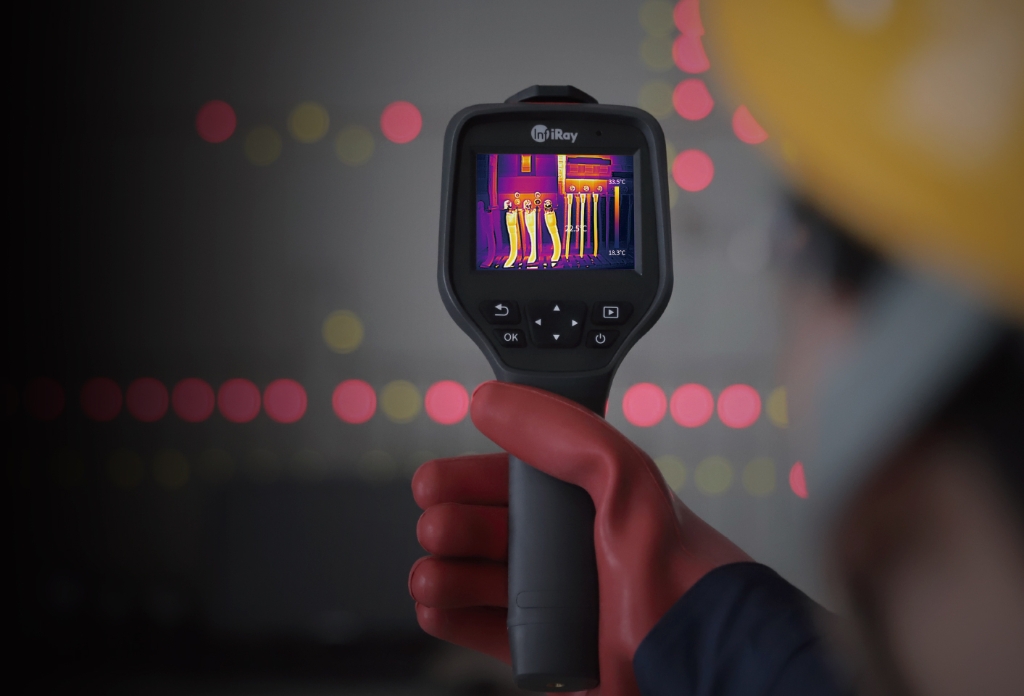

测温工具
安防监控
技术参数
| 性能指标 | ELF1 |
| 探测器类型 | 氧化钒非制冷红外焦平面探测器 |
| 分辨率 | 256×192 |
| 像元间距 | 12μm |
| 探测器帧频 | 25Hz /30Hz |
| 响应波段 | 8～14μm |
| 噪声等效温差 | ≤50mK@25℃,F#1.0 |
| 测温范围 | 工业测温型：-20℃～+150℃，0~+550℃ |
| 人体测温型：0~60℃ | |
| 测温精度 | 工业测温型：±3℃或读数的±3%（取较大者）@环境温度-20℃~+60℃ |
| 人体测温型：±0.5℃@目标温度33℃~42℃；±1.0℃@目标温度20℃~33℃；±1.0℃@目标温度42℃~50℃ @环境温度15℃~45℃ | |
| 典型功耗@25℃ | 单模组：<50mW；快门校正瞬态<150mW |
| 重量（不含FPC） | 约3.5g【1】 |
| 数据输出 | Raw数据 |
| 通信接口 | I2C |
| 尺寸 | 21mm × 14.6mm×7.8mm【1】 |
| 连接器 | 33pin；0.3mm间距；同面 |
| FPC | 默认长度50mm，可根据需求自行定制 |
| 可搭配镜头 | 3.2mm：56°×42.2° |
| 7mm：24.8°×18.7° | |
| 快门 | 内含快门和快门驱动芯片 |
| 工作温度 | 工业测温型：-20℃～+60℃ |
| 人体测温型：-10℃～+60℃ |
注：
【1】数据为搭配3.2mm镜头测得；
