AXH 垫高块

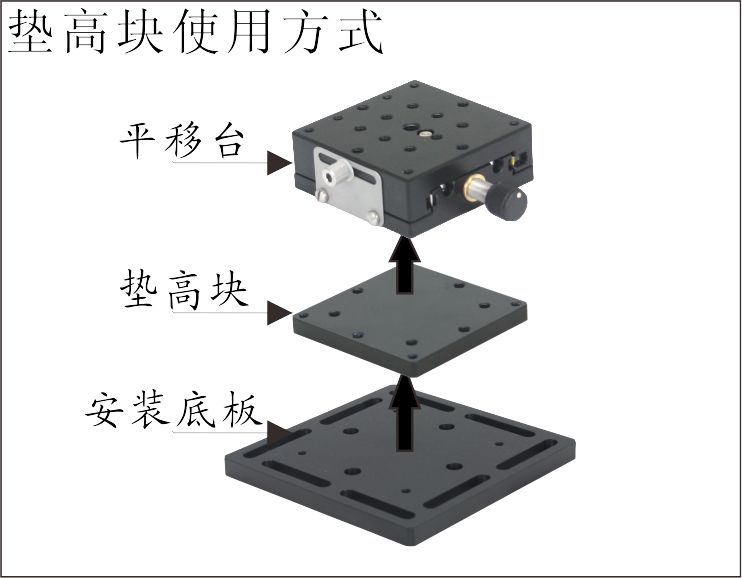

垫高块是用于将平移台抬高，使之到达需要的中心高度的辅助器件。垫高块上配套有螺纹孔，底下安装平移台底板配套使用，上面安装平移台，从而实现平移台整体高度的抬升。产品具体尺寸请参照图纸，如有特殊规格要求，可定制。
型号表示：AXH外形尺寸-高度
外形尺寸—表示垫高块或垫高台的外形尺寸，如60表示60×60mm的垫高块
高度—表示垫高块的整体高度
(快速索引号) | 型号 | 高度H(mm) | 配合使用 的底板 | 可配合使用 的平移台 |
|---|---|---|---|---|
732-1 | AXH40-5 | 5 | AXB40 | 所有外形40、50mm(型号中有40、50台面)的手动平移台 |
732-2 | AXH40-10 | 10 | ||
732-3 | AXH40-15 | 15 | ||
732-4 | AXH40-20 | 20 | ||
732-5 | AXH40-25 | 25 | ||
732-6 | AXH40-30 | 30 |
.jpg)
(快速索引号) | 型号 | 高度H(mm) | 配合使用 的底板 | 可配合使用 的平移台 |
|---|---|---|---|---|
732-7 | AXH60-5 | 5 | AXB60 | 所有外形60mm(型号中有60台面)的手动平移台 |
732-8 | AXH60-10 | 10 | ||
732-9 | AXH60-15 | 15 | ||
732-10 | AXH60-20 | 20 | ||
732-11 | AXH60-25 | 25 | ||
732-12 | AXH60-30 | 30 |
.jpg)
(快速索引号) | 型号 | 高度H(mm) | 配合使用 的底板 | 可配合使用 的平移台 |
|---|---|---|---|---|
732-13 | AXH76-5 | 5 | AXB76 | 所有外形76mm(型号中有76台面)的手动平移台 |
732-14 | AXH76-10 | 10 | ||
732-15 | AXH7615 | 15 | ||
732-16 | AXH76-20 | 20 | ||
732-17 | AXH76-25 | 25 | ||
732-18 | AXH76-30 | 30 |
