AMD1-6 调整架用标准垫块
调整架配套的垫块有多种规格，用于调整架底部，将调整架固定到平移台、工作底板、光学平板等工作台面上，并可以使用垫块将被调整元器件的中心垫高。 通用调整架和各种圆形、方形镜片调整架用底面安装垫块。垫块上有沉孔，配合调整架底下的螺纹孔进行安装。垫块上开有长槽孔，可以方便地用M4、M6等螺钉安装到平移台、光学平板、光学平台等各种工作台面上，实现调整架的固定安装。此外，如果垫块有高度不够，可选用本系列的增高垫片来提高调整架的中心高，实现光路高度的统一。
型号表示：AMD序号
序号—标准垫块的序号，从1至6表示

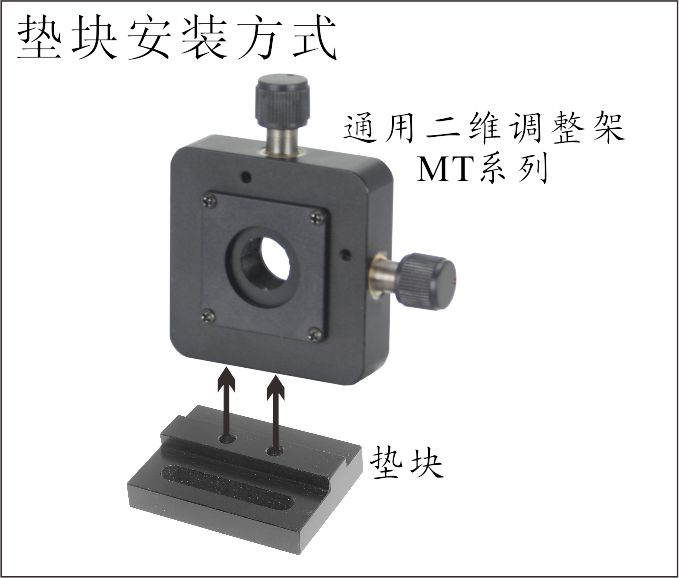

垫块安装使用示意
注：如有特殊尺寸需求，可以定制。点击型号可以查看详细图纸。
（快速索引号） | 718-1 | 718-2 | 718-3 | 718-4 | 718-5 | 718-6 |
|---|---|---|---|---|---|---|
型号 | ||||||
长×宽(mm) | 50×28 | 50×38 | 50×42 | 50×38 | 50×38 | 58×38 |
厚度h(mm) | 4.5 | 11 | 11 | 11 | 11 | 11 |
备注说明 | 标准垫块,厚度可定制 | 厚度可以用垫片来调节, 也可定制 | 安装长槽与调整架的调钮不干涉, 厚度可定制 | 双槽开通式垫块，厚度可用垫片来调节, 也可定制 | 厚度可以用 垫片来调节, 也可定制 | 68mm外形以上调整架用 大垫块,厚度可以定制 |
配合使用的 调整架 | 1. MT通用调整架：48、58外形的四维架MTC、五维架MTD 2. MR2二维圆形镜片调整架：40、50、58、69外形的分光架MR2A；50、58、66外形的压圈式镜架MR2B；镜筒式镜架MR2C； 3. 58、66外形三维镜筒式调整架MR3； 4. 58、66、80、88外形的三维偏振镜架MPB； 5. 外形73以下的二维方镜架MFA； 6. 40、58外形的平板式调整架MB； 7. 水冷晶体架MJS； 8. 二维棱镜架MLC1； 9. 50、58外形的圆柱体调整架MYC； 10.二维光纤调整架MGA | 1. 二维通用调整架：MTA58 2. 三维通用调整架：MTB58、MTB58F | 1. 二维通用调整架：MTA38、MTA68 2. 三维通用调整架：MTB68、 3. 四维通用调整架：MTC68\68L、MTC78\78L 4. 五维通用调整架：MTD68、MTD68H、MTD78 5. 圆形镜片调整架：分光架MR2A80;压圈式MR2B80 6. 方形镜片调整架：MFA外形尺寸73至93的镜架 | |||
