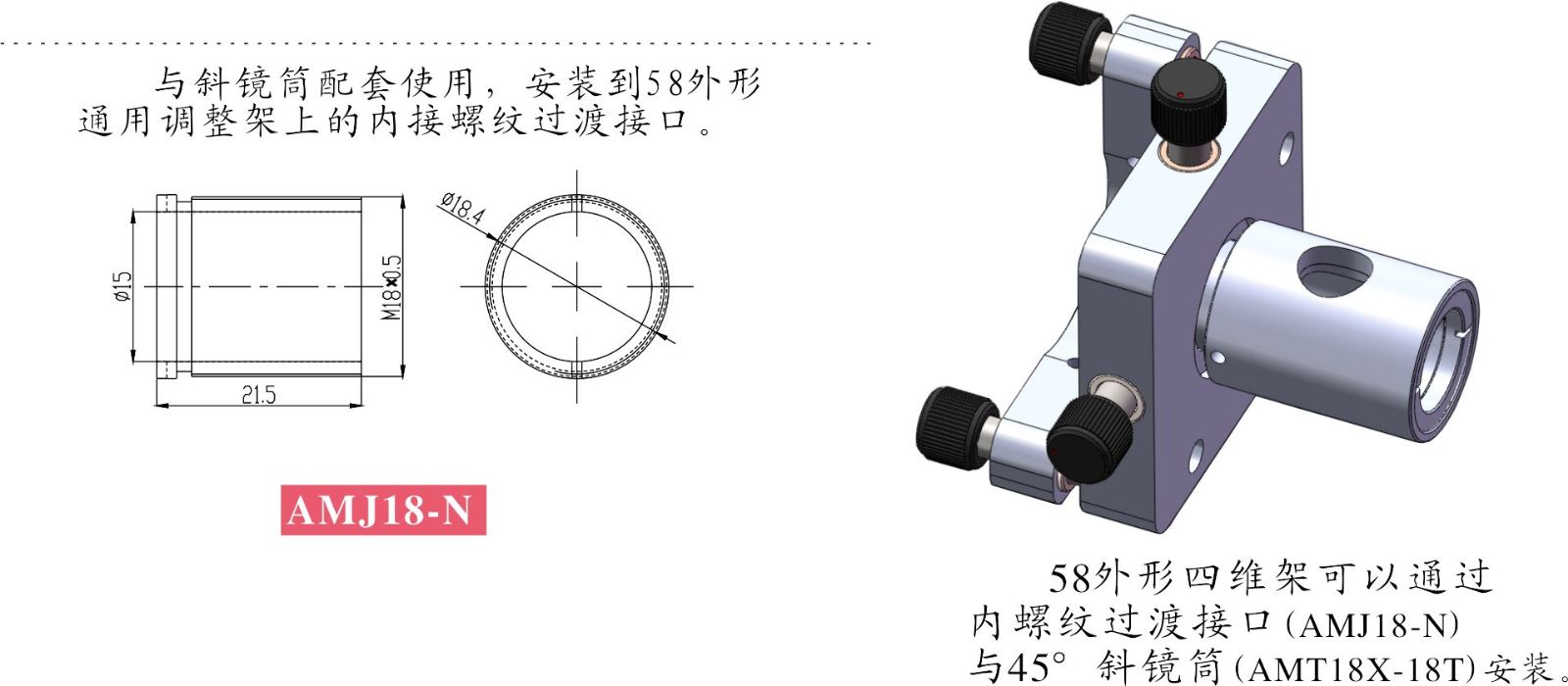

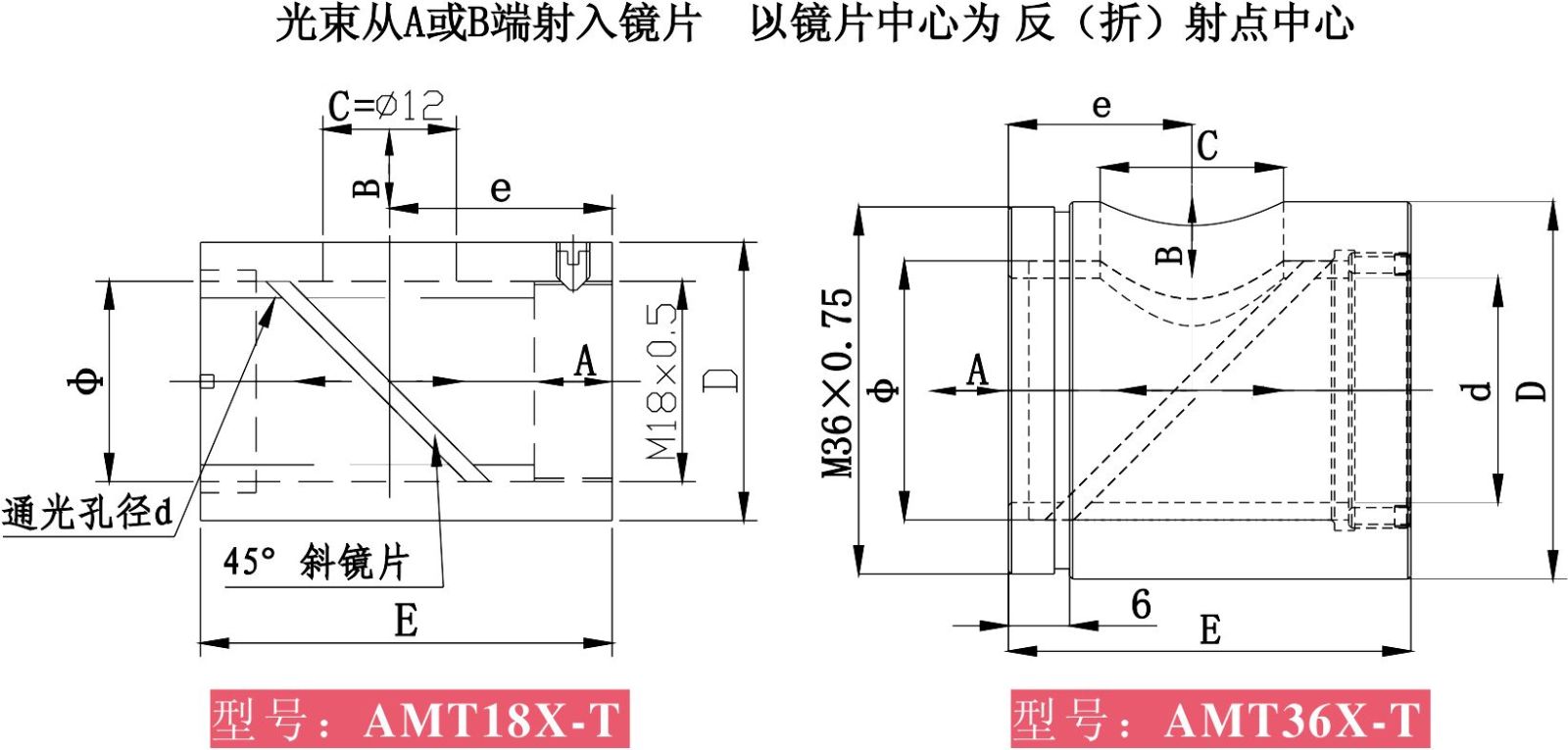

腔镜45°斜镜筒可以安装椭圆形(截面为平行四边形)的全反镜，半反半透分光镜等，镜片反射面朝外安装，入射光可以射入再90°反射，或者部分反射，部分透射。只需将镜片放入镜筒，用压圈旋进压紧镜片，然后，将装有镜片的镜筒直接旋入调整架的配套螺纹接口即可进行镜片调整。具体尺寸参见下图，如有特殊规格需求，可以定制。
AMTX-T 椭圆镜45°斜镜筒
腔镜45°斜镜筒可以安装椭圆形(截面为平行四边形)的全反镜，半反半透分光镜等，镜片反射面朝外安装，入射光可以射入再90°反射，或者部分反射，部分透射。只需将镜片放入镜筒，用压圈旋进压紧镜片，然后，将装有镜片的镜筒直接旋入调整架的配套螺纹接口即可进行镜片调整。具体尺寸参见下图，如有特殊规格需求，可以定制。
型号表示：AMT(螺纹接口规格)X-镜片直径(斜镜筒形式)
螺纹接口规格—镜筒安装到调整架上的螺纹规格，缺省表示多种规格通用,如果是单一螺纹匹配,那么用数字表示,例如18表示M18×0.5螺纹接口
镜片直径—表示镜筒装夹的镜片直径
斜镜筒形式—缺省表示45°斜镜筒，T表示椭圆镜45°斜镜筒
型号表示：AMT(螺纹接口规格)X-镜片直径-T
螺纹接口规格—镜筒安装到调整架上的螺纹规格，缺省表示多种规格通用,如果是单一螺纹匹配,那么用数字表示,例如18表示M18×0.5螺纹接口
镜片直径—表示镜筒装夹的镜片直径
（快速索引号） | 715-1 | 715-2 | 715-3 | 715-4 | 715-5 | 715-6 | 715-7 |
|---|---|---|---|---|---|---|---|
型号 | AMT18X-12.7T | AMT18X-18T | AMT18X-20T | AMT36X-25T | AMT36X-30T | AMT36X-35T | AMT36X-38.1T |
螺纹接口(mm) | M18×0.5 | M36×0.75 | |||||
椭圆镜片短轴Φ(mm) | 12.7 | 18 | 20 | 25/25.4 | 30 | 35 | 38.1 |
椭圆镜片长轴(mm) | ≈18 | ≈25.4 | ≈28.3 | ≈36 | ≈42.4 | ≈49.5 | ≈53.8 |
通光孔径d(mm) | φ9.5 | φ15 | φ17 | φ22 | φ27 | φ32 | φ32 |
出光孔径C(mm) | φ12 | φ12(可根据客户要求扩大) | φ18 | φ22 | φ25 | φ27 | |
镜片中心位置e(mm) | 20 | 20 | 17 | 18 | 20.5 | 29.5 | 31.5 |
镜片厚度(mm) | 4mm(厚度可定制) | ||||||
镜筒外径D(mm) | φ25 | φ25 | φ27 | φ37 | φ42 | φ42 | φ45 |
镜筒总长E(mm) | 38 | 38 | 38 | 39.5 | 44 | 57.5 | 60.5 |
配合使用的 调整架 | 58外形通用四维调整架:MTC58,MTC58L (注:需要配内螺纹过渡接口AMJ18-N一起使用) | 镜筒式镜片调整架MR2C系列, 58外形三维圆形镜片架MR3W系列 | |||||
