型号表示：XYZT台面尺寸H-行程U
      台面尺寸—平移台的台面宽度尺寸

      行程—平移台的行程范围


      超精密的台式升降三维台，采用交叉滚柱导轨结构，保证平台运行更好的载重能力、平移的直线性和稳定性。采用细牙调节螺杆，调节的最高分辨率达0.01um。
      操作时先松开锁紧钮，调节粗调螺杆，进行初步定位，然后锁紧粗微调切换钮，旋转超精密微调手轮，进行超精密微调定位。

XYZT 超精密台式平移升降台(代号:U)
      超精密的台式升降三维台，采用交叉滚柱导轨结构，保证平台运行更好的载重能力、升降的直线性和稳定性。采用细牙调节螺杆，调节的最高分辨率达0.01um。
      操作时先松开锁紧钮，调节粗调螺杆，进行初步定位，然后锁紧粗微调切换钮，旋转超精密微调手轮，进行超精密微调定位。



型号表示：XYZT台面尺寸H-行程U
      台面尺寸—平移台的台面宽度尺寸

      行程—平移台的行程范围

(快速索引号)

506-1

型号

(方向：XYZ)

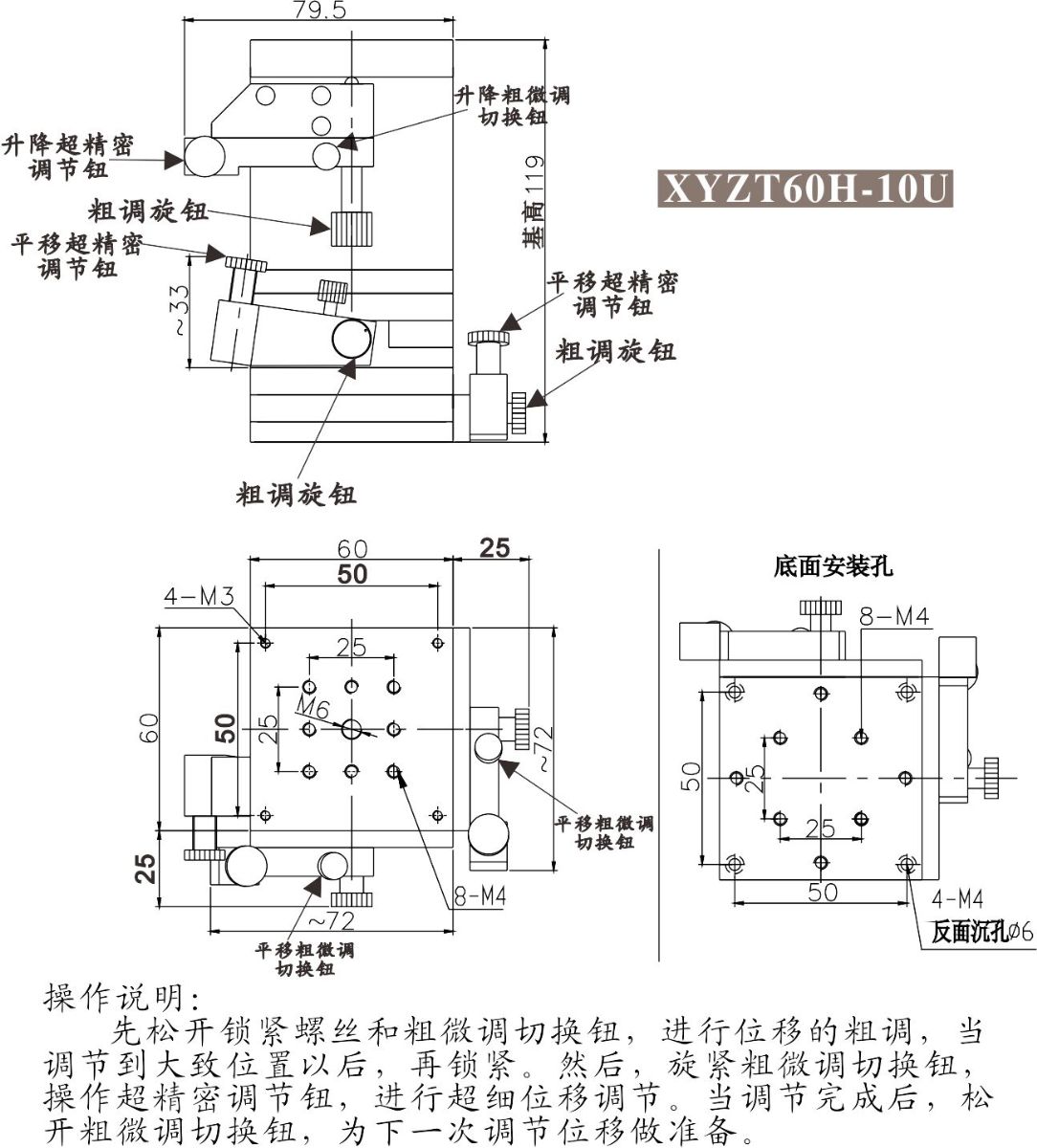

XYZT60H-10U

台面尺寸(mm)

60×60

行程(mm)

粗调

10

超精密

0.01

调节螺距(mm)

0.25

分辨率(um)

粗调

1

超精密

0.01

承载(kg)

5

滑动导轨

交叉滚柱导轨

自重(kg)

1.15

选配安装底板

AXB60、AXB92S
