• 光学面包板，具有良好的阻尼性能，适用于关键应用

• 模态阻尼器，可均匀、快速、有效地消除振动

• 4.8 mm 400 系列不锈钢工作表面，具有较大刚度

• 每2平方英尺上的表面平整度为±0.004英寸

• 垂直粘结的蜂窝状蜂窝芯

• 19 mm深的密封孔，带有易于清洁的聚合物杯

特征

模态阻尼技术

使 PG 系列面包板具备优良性能的原因就是一种被称为模态阻尼的先进技术。该技术利用两个阻尼器，使用人造橡胶使其结合，能够均匀、快速和有效地消除振动。模态阻尼器作为侧板安装在光学面包板的四个侧面上，确保了其优良的阻尼性能。

高阻尼性能的模态阻尼器

我们的精密级模态阻尼光学实验板结合了模态阻尼技术和独特的集成宽带阻尼设计，为关键的应用提供高性能和可靠性。模态阻尼技术利用两个阻尼器，使用人造橡胶使其结合，能够均匀、快速和有效地消除振动。模态阻尼器作为侧板安装在光学面包板的四个侧面上，确保了其卓越的阻尼性能。柔度曲线中的红色曲线展示了模态阻尼与我们的无模态阻尼的科研级光学面包板(淡蓝色曲线)相比所提供的较好性能。

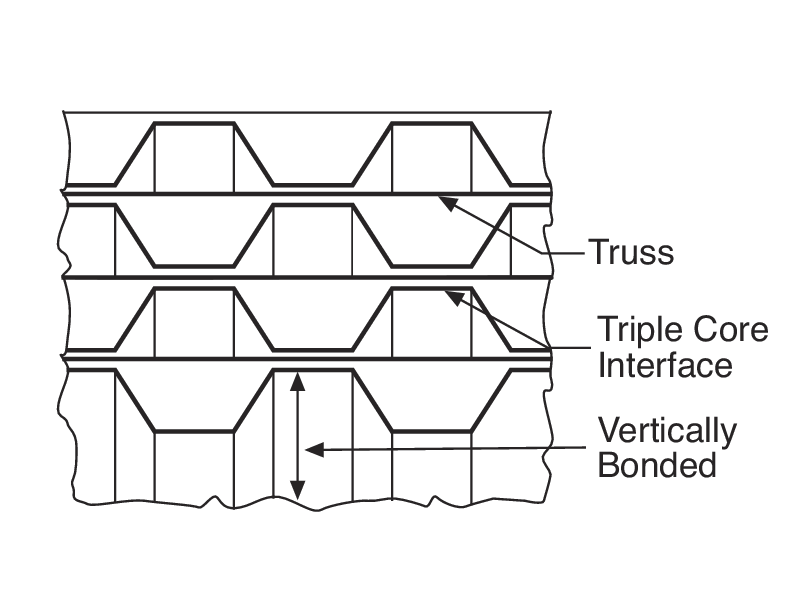

高刚性的桁架蜂窝芯

通过在蜂窝芯的中心加入额外的钢板层，我们的桁架式蜂窝芯设计提高了光学测试板的刚重比。桁架式芯板设计使得每个蜂窝单元都有一个三重芯板连接面。这种设计使得每个六边形蜂窝单元都有一个沿着蜂窝芯高度方向垂直黏合的三重芯板连接面。我们的桁架设计提供0.03英寸厚的三重芯板连接面，局部刚度提高了50%。为了制造具有这些蜂窝芯，每一块波纹蜂窝钢板都采用弹性吸振材料制成，并沿着蜂窝芯高度方向垂直黏合。这种劳动密集型的工艺，使我们的光学面包板拥有高的静态和动态刚度，同时也增加了单点承载能力。

六角蜂窝芯的优点

通常的光学面包板是由两个面板和一个轻量级的蜂窝芯组成夹层结构，以获得较高的刚重比。我们使用高性能桁架式六边形蜂窝芯，和普通的圆形小单元芯设计相比有多个优点。六边形的形状使相邻的芯之间的贴合提供了更大的表面积，而传统的设计使用波纹钢板，相邻芯之间的接触比较小。由于我们将每个六边形的芯一分为二，附加的粘合区域也提高了桁架式设计的强度。

单独密封的螺纹安装孔栅格

我们所有的光学面包板都设计有一个安装孔网格，由各个单独密封的1/4-20或M6螺纹孔组成。这些安装孔具有19 mm的螺纹深度。当有灰尘和液体进入光学面包板和光学平台时，可能会长期对产品的阻尼性能造成的影响，而且产品的性能也会日渐衰退。而一个优质面包板和平台的性能往往要达到几十年以上的寿命。

定制光学面包板

Newport 拥有一支定制设计团队，能够满足您的各种定制需求。这支团队在过去的 40 多年里接触过各种类型的材料、形状、结构和孔型等，并为世界各地的研究、航空航天、半导体和医疗相关领域的客户提供过产品服务。

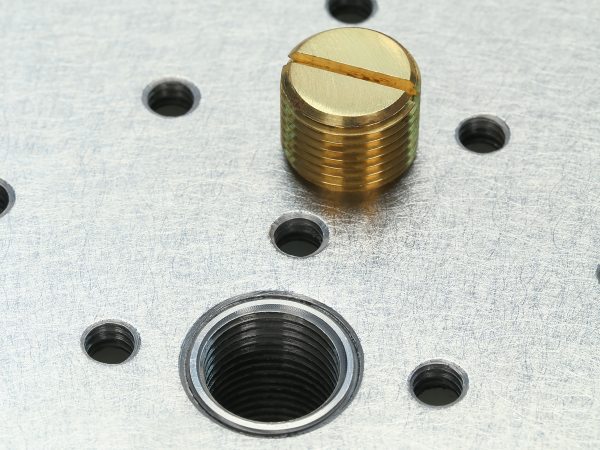

Microlock安装选项

为了在光学平台上实现牢固的固定，配有Microlock锁紧装置 的IG系列面包板作为标准产品 IG -ML 系列提供。MIcrolock系统是一项可将蜂窝光学面包板以通用的方式可靠地安装在光学平台上方，或直接安装在任何垂直或水平结构上。 MIcrolock设置于面包板的中心和边角，通过1/4-20 (M6)的六角螺丝来安装。

Selection Guide

光学面包板选择指南

光学面包板的类型选择需要根据应用所需的阻尼和刚度等性能标准。确定所需的面包板类型后，您可以进一步选择用于支持您工作的平台表面尺寸。
