特征

主动、可调谐的宽带阻尼性能


SST系列SmartTable HD光学平台高阻尼特性的平台。宽带阻尼由4.8毫米厚的平台表面,减弱宽带振动的约束芯层,消除表面共振的阻尼工作面以及消除侧壁共振的复合边缘涂层提供。两个精密调谐的阻尼器有选择地消除了平台的两个基本结构振动模式及谐波。

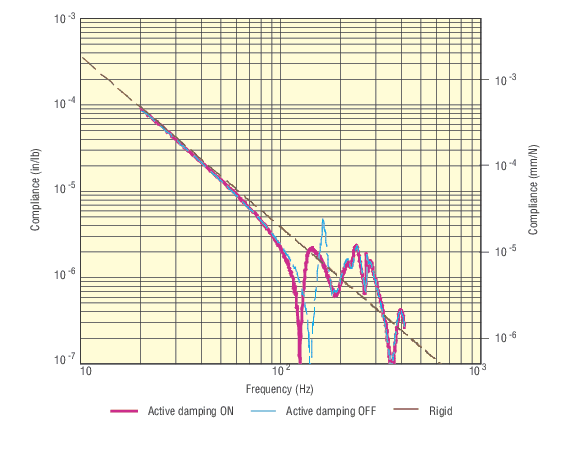

柔度曲线显示了给定激励力和频率下结构的位置运动。红色虚线是刚体线,显示了理想的光学平台在没有相对运动的情况下的性能。 蓝线显示光学平台的固有频率以及它们与刚体的固有频率之间的偏差。红线表示开启主动阻尼后的阻尼性能。






尺寸为4英尺×8英尺×12英寸(1200 x 2400 x 305 mm)的SST平台的表面柔度曲线。

调谐质量阻尼——有效的被动阻尼方法

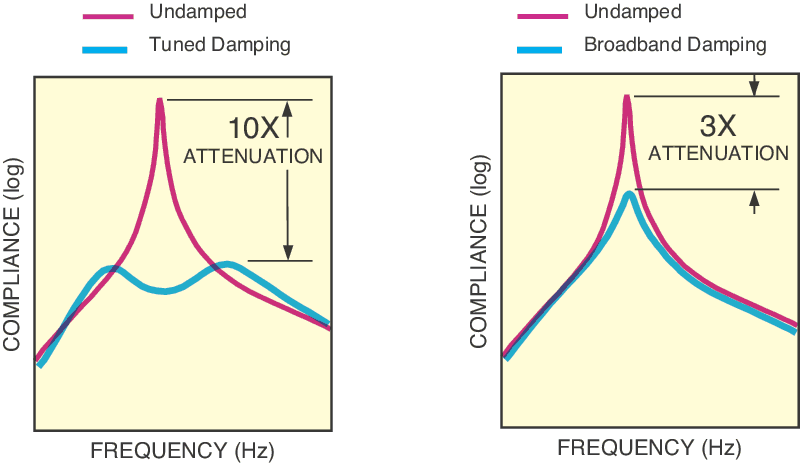

混合阻尼和可升级的SmartTable®系统采用精密的调谐质量阻尼(TMD)技术消除平台共振。在所有已知的被动阻尼方法中,TMD是较有效的优选方法,因为它将阻尼力集中在主共振模式的频率上。依靠高效、高性能的阻尼效果,它被广泛应用于各个行业,如著名的大峡谷空中步道,台北101大楼,美国宇航局的战神一号火箭等。大多数同类产品所采用的宽频带阻尼方法,在宽频带内平均吸收适量的振动能量,与之相比,Newport的调谐质量阻尼方法主要针对共振频率的振动。我们的精密调谐阻尼器的工作频率从25 Hz覆盖到525 Hz,可以为更大的光学平台的提供更好的阻尼效果。一旦在工厂设置好,阻尼器就牢固地锁定,其频率在桌子运输期间都不会改变。


Intelligent Q (IQ) 主动阻尼技术

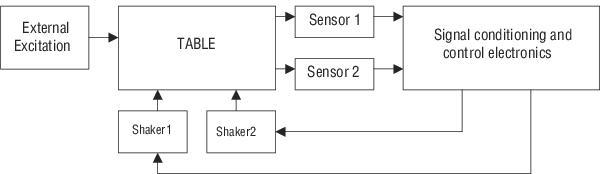

SmartTable 的核心是一款名为Intelligent Q(Q)阻尼的阻尼技术。该技术通过在光学平台设计中使用两对传感器和促动器,同时,通过外部控制器整合信号处理,从而有效解决了光学平台中的中频谐振问题,实现了光学平台的快速和精确阻尼响应。每个传感器 - 促动器对由单独的控制通道进行控制。传感器感测振动,促动器输出信号以补偿振动。前置放大器和带通滤波器在将传感器输出信号馈送到数字控制器之前会对其进行调节。数字控制器控制递归滤波器,其补偿振动器的动态响应并对相位进行校正,从而使位移和力之间的相位差在期望的频率范围内接近(-π/2)。


通过一键自动调谐轻松完成设置

SmartTable 主动阻尼产品设置方便、易于操作。只需将 IQ 阻尼器与控制器连接,按下控制器上的“自动调谐”按钮,系统将自动查找平台的谐振并设置增益参数。一旦调谐完成,阻尼器将开始工作以抑制桌面上的实时振动。此功能还能帮助用户提高不同负载或负载分布下的平台性能——当设置发生较大变化时,按下“自动调谐”可实现高阻尼特性。

全天候振动监测

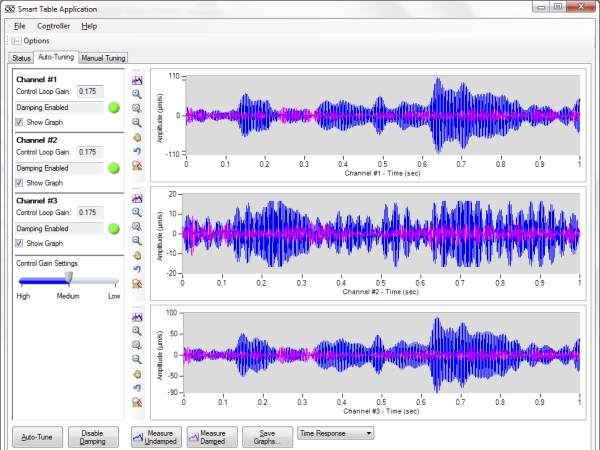

ST-300 主动阻尼控制器配有功能强大且直观的软件,允许用户生成 FFT 图、时间响应图,并保存图像或导出数据进行进一步分析。ST-300 软件还提供10 ~ 820 Hz的连续振动数据监测功能,可作为长时间实验系统的故障排除工具。







激活IQ阻尼系统后,主动阻尼可消除随机激励产生的振动频谱中的主要共振振动峰值,尤其是在敏感的100-300 Hz范围内。


较快的稳定时间






SST系列在一个平台上同时应用了IQ主动阻尼和精确调谐的被动阻尼技术,可在促动器/传感器的整个工作范围内实现较精确且及时的补偿,为挑战性应用提供了较安静的工作表面。


超刚性蜂窝状芯板结构设计


我们的蜂窝芯结构,每一片波纹状蜂窝钢板都是由弹性吸振材料制成的,并且在光学面包板或光学平台的整个高度垂直粘结,形成更牢固的蜂窝芯结构。这种劳动密集型的生产程序确保 Newport 的光学面包板或光学平台具有坚固的蜂窝结构。






垂直黏合的三芯接面

Newport 平台均沿蜂窝芯的高度方向垂直黏合。垂直黏合向芯中增加了约束层阻尼效应,同时使平台的刚重比优化到较大。桁架式芯板设计使得每个蜂窝单元都有一个三重芯板连接面。鉴于开放芯板设计在每个接口处仅有两个结构构件,Newport 平台将其增加至三个,提高了 50% 的局部刚度。这三个板在整个平台高度方向上的完全黏合带来了更大的刚度。





高阻尼侧板

光学平台的侧板不仅仅是盖子。它们可以增强平台的整体阻尼性能。我们的光学平台使用高阻尼复合木材作为侧板,以帮助消除侧面的振动。复合木材具有比钢更好的阻尼性能,因为钢具有高弹性,容易出现振动或振荡。木材等低弹性材料可以抑制振动和振荡。例如,家用立体声扬声器通常由复合木材封闭以抑制声振动。





安装孔单独密封

Newport 的所有光学面包板和平台都有单独密封的安装孔。这些安装孔的螺纹深度为 19 mm。Newport 这种单独密封的安装孔可靠且更加便于清洁。这是因为我们相信产品的完整性 - 尤其是蜂窝芯。当有灰尘和液体进入光学面包板和光学平台时,可能会长期对产品的阻尼性能造成的影响,而且产品的性能也会日渐衰退。而一个优质面包板和平台的性能往往要达到几十年以上的寿命。





螺纹、沉头和去毛刺安装孔的精密栅格

1/4-20 或 M6 螺纹安装孔是沉头孔且已去毛刺。这确保了螺纹可轻松啮合,同时消除污染问题。安装孔位于带有标准栅格标记的 1 英寸或 25 mm 栅格上,能够方便、可重复地安装组件。





独特的压力粘结工艺确保了卓越的平整度

使用计量品质钢装配压板,确保光学平台卓越的平整度。在组装和粘结过程中,压板始终支撑平台的顶部表面,将相同的平整度压印在顶部表面。我们的压板是行业中较大和较平整的。在粘结过程中,我们使用重力压力粘结,在光学平台上施加恒定压力,确保顶部表面符合压板平整度。





光学平台支撑选项


我们为光学平台提供三种支撑方式。具有自动重新调平功能的S-2000A隔振器有着业界领先的隔振性能,并包括一个集成的机械高度调节系统,允许改善工作台水平度、高度控制和对非水平地板的补偿。 SL系列气动隔振器在不需要自动重新调平的情况下以非常实惠的价格提供了隔振功能。隔振器可消除10 Hz至50 Hz范围内的地板振动,并支持多种不那么严格的研究和生产应用。RL系列非绝缘刚性支撑腿可在不需要隔振的情况下提供刚性高载荷支撑。






光学平台配件选项


我们提供一整套的光学平台配件,以释放您光学平台上的空间,或安装桌面应用实验。配件包括:






SmartTables对纳米结构成像的改进


上图中显示的纳米结构是安装在Newport SmartTable光学平台表面上并用其成像的。左侧的图像是在禁用SmartTable主动阻尼时的成像效果。 右侧的图像是在启用SmartTable主动阻尼后的成像效果。图片来源:Steven E. Kooi,博士,麻省理工学院焊料纳米技术研究所研究工程师。


SmartTable HD 的典型应用


众多应用都可以从 SmartTable HD 平台中获益。与传统光学平台相比,SmartTable 能够在较宽的频率范围内实时检测阻尼振动,并能够精确地抑制多个谐振峰值,为您的应用提供一个安静的平台。SmartTable HD 在使用了Newport 精密可调无源阻尼器的被动阻尼平台基础上,又增加了两个有源 IQ 阻尼器,从而提供较安静的平台。


自定义SmartTable设计选项


Newport 拥有一支优秀的定制设计团队,能够满足您的多种定制需求。这支团队在过去的 40 多年里接触过多种类型的材料、形状(见双平台表面)、结构和孔型等,并为世界各地的研究、航空航天、半导体和医疗相关领域的客户提供过产品服务。






光学平台选择指南


Newport提供多种光学平台,包括我们的宽带阻尼RPR系列光学平台,精密调谐阻尼RS系列光学平台以及采用IQ阻尼技术的主动阻尼SmartTable光学平台。我们的光学平台解决方案旨在满足性能、预算和交付需求。 从要求严苛的应用(例如共焦显微镜、光谱学或干涉仪)到预算有限的应用,Newport都有适合它们的光学平台。

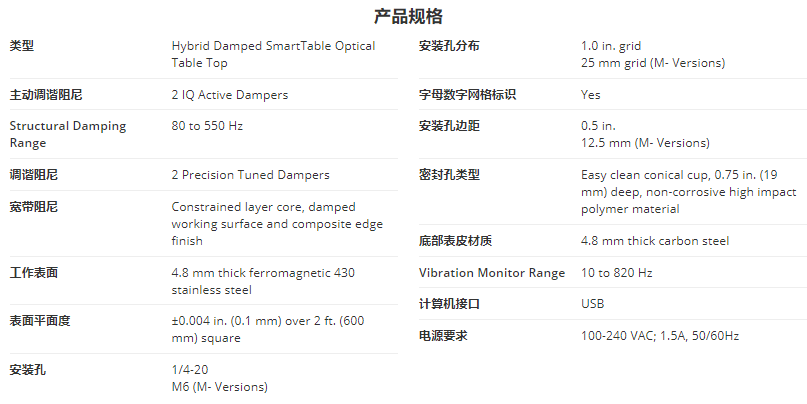

平台系列混合SmartTable主动SmartTable可升级SmartTable1被动RS4000被动RS2000宽带RPR
应用请查看我们完整的光学平台选择指南
主动IQ阻尼器22→ 2000
精密调谐阻尼器202620
宽带阻尼约束层芯板,阻尼工作面和复合边缘饰面
阻尼性能★★★★★★★★★★★★★★★★
Cost$$$$$$$$$$$$$$$$$$
工作表面4.8 mm厚的430铁磁不锈钢
底面4.8 mm厚的碳钢
芯板设计垂直黏合的桁架式蜂窝
侧板高阻尼的复合木材
安装孔单独密封
安装规格1英寸(25毫米)网格上分布1/4-20 (M6)安装孔
标准台面SSTSTST-UT2RS4000RS2000RPR
其它标准版本N/AN/AN/A无尘室双倍密度无磁性
平台支撑查看我们的光学平台支撑
完整的平台-支撑系统2OTS-SST
隔振
OTS-ST
隔振
刚性
OTS-UT2
隔振
刚性
N/AINT4
隔振
刚性
INT2
隔振
刚性
柔性曲线3SSTSTST-UT2RS4000RS2000RPR

1. 通过安装两个主动IQ阻尼器,可以在现场将可升级的SmartTable升级到混合阻尼SmartTable。
2. 平台系统配有气动隔振支架或刚性支架。 完整平台系统中的平台与独立平台相比具有不同的支腿安装孔。
3. 该柔度曲线对应于4×8×12英寸(1200 x 2400 x 305 mm)的平台表面。
