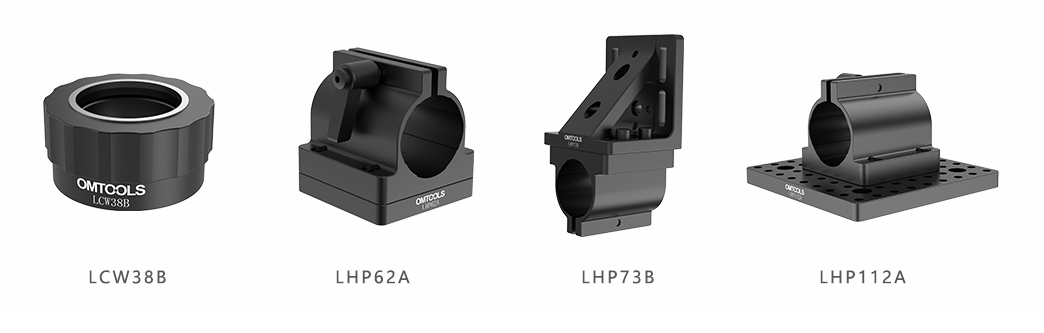

Ø1.5英寸接杆安装夹块

OMTOOLS Ø1.5英寸接杆安装夹块适用于夹持Ø38 mm的机械件或光学件，用作Ø38 mm接杆转接件，该夹块带有一个快速拆卸手柄用于将夹块固定在接杆上，手柄长度35.5mm，可直接旋转手柄安装，内部的棘轮传动机构使手柄在回调位置的过程中不驱动螺栓。转接件前面连接一块62.5mm × 62.5mm的安装板，安装板上交叉阵列分布有24个M4和21个M6螺纹孔以及4个M6沉头孔，同类型的螺纹孔间距为12.5 mm，安装板上的螺纹孔可用来固定各种光机械底座和镜架，用法和面包板类似。转接件用光学接杆和转接件支撑，可以作为光机械或光学元件的夹具使用

产品特点：

材质：6061-T6 铝合金

选型表：

Ø1.5英寸接杆大型安装夹块

OMTOOLS Ø1.5英寸接杆大型安装夹块适用于夹持Ø38 mm的机械件或光学件，用作Ø38 mm接杆转接件，该夹块带有一个快速拆卸手柄用于将夹块固定在接杆上，手柄长度35.5mm，可直接旋转手柄安装，内部的棘轮传动机构使手柄在回调位置的过程中不驱动螺栓。转接件前面连接一块112.5mm × 112.5mm的安装板，安装板上交叉阵列分布有77个M6螺纹孔以及4个M6沉头孔，同类型的螺纹孔间距为12.5 mm，安装板上的螺纹孔可用来固定各种光机械底座和镜架，用法和面包板类似。转接件用光学接杆和转接件支撑，可以作为光机械或光学元件的夹具使用。

产品特点：

材质：6061-T6 铝合金

选型表：

Ø1.5英寸可调高度套环

OMTOOLS Ø1.5英寸可调高度套环为安装Ø38 mm的接杆的设备提供一种方便的高度调节方式。易于操作的驱动环可实现每转0.64 mm的精细高度调节。这个套环还可以在不改变高度的情况下以接杆为轴自由旋转。将套环放在Ø1.5英寸的接杆上，保持在所需的高度。通过挠性夹臂拧紧M6内六角螺钉，固定接杆上套环的位置。在套环上方的接杆周围放置一个光机械元件，旋动驱动环调整元件的高度，可实现最大8.2mm纵向调节范围。拧紧带胶头固定顶丝，就可以锁定高度。调节高度时，套环顶部的尼龙环可防止其受到损伤

产品特点：

材质：6061-T6 铝合金

选型表：

Ø1.5英寸接杆安装支架

OMTOOLS Ø1.5英寸接杆安装支架适用于夹持Ø38 mm的机械件或光学件，直角支架提供了一系列安装选择，包括七个M6安装孔，两个M6沉头孔和四个M6腰型槽。直角支架带有一个快速拆卸手柄用于将夹块固定在接杆上，手柄长度35.5mm，可直接旋转手柄安装，内部的棘轮传动机构使手柄在回调位置的过程中不驱动螺栓。一旦达到期望平台高度，使用快拆手柄即可固定夹具。通过松动将支架连接到夹具的M5内六角螺丝，可在14.0 mm范围内上下调节平台高度。

产品特点：

材质：6061-T6 铝合金

选型表：
